展頻和水波紋關係
在LCD面板當中，在做畫質評價時經常會遇到在某些特殊的畫面下能看到 明顯周期性得橫線，簡稱水波紋。通常通過調節 SSCG，改善此問題。
當我們有時候發現開啟SSCG 功能得時候，有時會發現現象會加重，一般來說，當我們的GOA 的CLK 得頻率和SSCG的modulation頻率保持一致時，這個時候水波紋約為與GOA一樣的多少條線一循環的寬度;當我們把調製頻率過大&過小時，對於水波紋改善很明顯。例如，以CLK 頻率為40.5KHZ 的時候，當我們把展頻頻率調製較低時，會有較大得改善。具體機理如下。

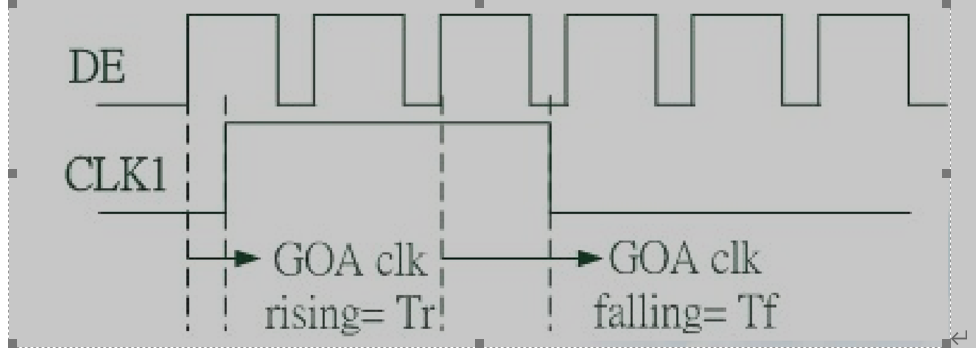

1.Tr & Tf的絕對時間為Tr* 系統頻率 & Tf*系統頻率,系統頻率隨展頻開後而同步變化
2.當SSCG modulation frequency設置較小(例如:20kHz),且對到GOA clk的系統頻率,上升/下降沿會容易固定偏快or偏慢(如下A,B,C)
(3)當SSCG modulation frequenc設置較大(例如:42kHz),則GOA clk上升/下降沿會較均衡(如下X, Y, Z)
有時候還會發現 面板的遠端水波紋較重，近端較輕，其原因為水波紋跟面板充電率有關。面板遠程充電率較不足對充電率變化較敏感。此時修改 CLK改為OSC domain設定可降低SSCG on充電時間的差異，具體機理如下。
(1)Tr & Tf的絕對時間為Tr* 系統頻率 & Tf* 系統頻率系統頻率隨展頻開後而同步變化
(2)改為OSC domain 後,Tf*OSC頻率,則Tf的時間幾乎固定,降低充電時間差異
具體總結如下
- 面板離SD端越遠充電率會較差,此時充電率若存在較大的差別(SSCG on)較容易產生水波紋現象，再調整modulation frequency之後可讓水波紋微不可見。
- CLK改由OSC domain設定上升/下降沿可降低SSCG on時充電時周差晃,讓水波紋輕微
例如目前Novatek在TV上主流TCON ：NT71121&NT71965&NT71966&NT71968等等均都支持SSCG等功能。
