1.光繼電器簡介
光繼電器是固態繼電器(Solid State Relay, SSR)的一種，輸入端利用IR(infrared) LED(light-emitting diode)控制接收端MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)的 開啟和關閉，因此沒有觸點的磨損，也沒有開、關時的聲音、體積小，使用壽命長和切換速度會 比傳統機械式繼電器快，並且可解決輸入/輸出端之間的干擾和絕緣問題。
2.Form-A(常開)工作原理

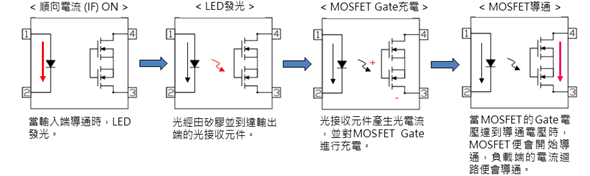

當開啟時：

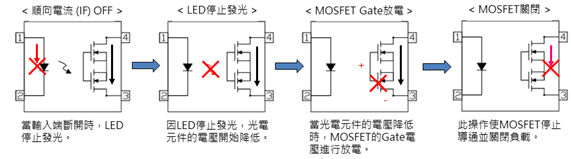

當關閉時：
3.主要參數說明

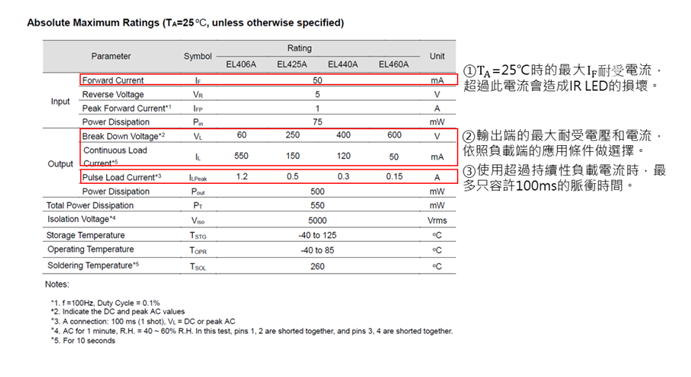

在使用光繼電器之前，先了解幾項比較重要參數。
4.如何控制光繼電器

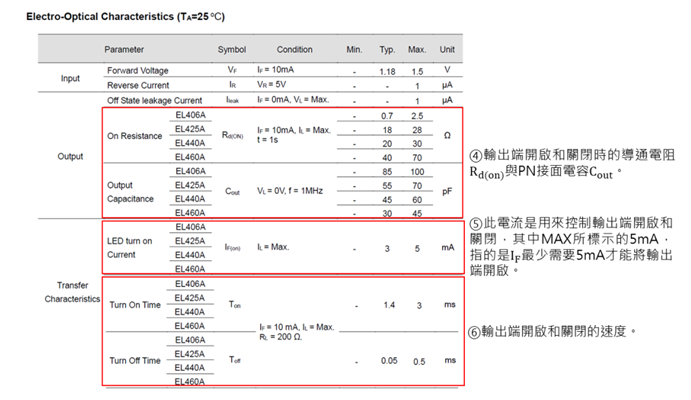

IF(on)是控制輸出端開啟的主要參數，規格書所標示 Max.值表示 IR LED 開啟輸出端所需的最小電流(IF)，如表格１所示。
表格 1 LED turn on Current
圖１是 SSR 內部架構，Driver circuit 用來提供 MOSFET Gate 所需的電壓，Driver circuit 則 由 Photodiode array 提供電源，IR LED 則需達到一定的光強度，才能產生足夠的電壓給 Driver circuit，進而使 MOSFET 導通，由於每顆 IR LED 有強度上的差異，因此建議IF設計在規格書的 max.值以上，以 EL4XXA 系列來說，IF應設計在 5mA 以上。
圖１ SSR 內部架構

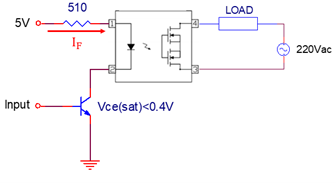

考量到 IR LED 會隨著使用時間增加而逐漸光衰，因此輸入端的工作電流(IF)，建議設計在 IF(on) ∗ (1.25~1.5)，以避免IF降低後造成失效。如圖２所示，假設 IR LED 的 VF=1.2V，
得IF = (5−1.2−0.4) /(510) =6.67mA

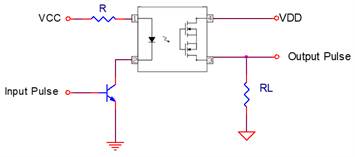

圖２ SSR 應用電路
5.開關時間
從輸入控制訊號開始到輸出轉態所需的時間，稱為開關時間(Ton/Toff)。如圖３所示，當輸入 端開啟後，一直到輸出端轉態至 90%準位所需的時間，稱作Ton(Turn on)；當輸入端關閉後，一 直到輸出端轉態至 10%準位所需的時間，稱作Toff(Turn off)。
圖３ 開關時間
光繼電器（Optocoupler）應用問題：
Q/A 1 請問光繼電器零件組成?
其主要組成部分是光電二極管和三端元件，光電二極管通過光照射產生光電效應，產生電信號，而三端元件則是用來放大和切換電信號。
Q/A 2 如何應用光繼電器進行隔離控制？
光繼電器可以用來隔離控制高壓、高電流的電器設備，從而保護低壓、低電流的控制電路。例如，在交流電路中，可以使用光繼電器將高壓的交流電源隔離開來，實現控制電路的安全控制。
Q/A 3 光繼電器在PLC控制系統中的應用？
在PLC控制系統中，光繼電器可以用來隔離輸入端和輸出端，保護PLC主機不受外界的雜訊和干擾。此外，光繼電器還可以用來控制高壓、高電流的輸出設備，從而實現PLC系統的遠程控制。
Q/A 4 光繼電器在電源開關機控制中的應用？
在電源開關機控制中，光繼電器可以用來控制開關機電路，從而實現開關機的遠程控制。例如，可以使用光繼電器控制開關機電路，實現電源的自動開關。
Q/A 5 光繼電器在照明控制系統中的應用？
可在照明控制系統應用。
