前兩篇已經介紹理想的MOSFET的基本介紹和AOS POWER MOSFET
本篇要來介紹Power Loss:會以MOSFET 單體最大的Loss 來做計算。
MOSFET 導通發生的LOSS 分為三種:
1.傳導損耗Conduction Loss : PD=RDS x ID^2
在導通的時候,MOSFET 上產生的損耗,因為MOSFET 在導通的時候會有一個很小的RDS(on)在MOSFET裡面,再有電流流過的情況下,所產生的LOSS。AOS的MOSFET Rds(on)和別家相比,Rds(on)相對較小,所以Conduction Loss 是相對小於其他競爭對手。
AOS建議料號AONS36303.
2.開關損耗Switching Loss: Psw = ½ (VD x ID ) *(Tswon + Tswoff )* Fsw

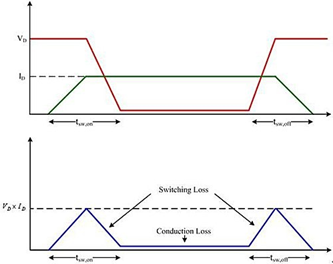

MOSFET,在導通和關閉前會先經過電阻區,此時電阻下降,會產生電流(Id)上升,跨壓(Vds)下降,在P=V*I 的波形下,單次開和關會產生各一個三角形的波形。AOS 的MOSFET 在上篇中有提到,使用SGT-MOSFET 技術,Cgd較小,開關速度提升,故在Tswon 和 Tswoff 時間較小,故Switching Loss是較小的。
AOS建議料號AONS36308.
3.驅動損耗Driving Loss : ½ Ciss x Vgs^2
在上篇文章內,Miller Effect 在導通前會對寄生電容充電,其所造成的充電LOSS就是Driving Loss。在Switching Loss的段落中有提到,因為AOS的Cgd小,所以Ciss也小,故Driving Loss也是很小。
AOS建議料號AONS36303, AONS36308
