各位看官大家好~關於OV9281/OV09282 很多夥伴在詢問關於Low power modes function
今天為各位說明Low power modes function 三種模式的區別及参数设置
希望能夠幫助到需要使用Low power modes function的大大
首先說明OV9281/OV09282 Low power modes 有三種Mode
1. low frame rate streaming mode
在低帧速率模式下,OV9282传感器流传输N帧,空闲M帧,然后重复。在低帧速率模式下,OV9282传感器流传输N帧,空闲M帧,然后重复。
OV9282传感器的功耗接近全速流模式下电流的N/(N+M),但最大积分时间限制在约t帧-40t行。
2. internal trigger snapshot mode
在快照模式下,OV9282根据请求通过SCCB传输N帧,然后在下一帧之前保持空闲在快照模式下,Sensor根据SCCB觸發请求传输N帧,
並在下一個SCCB觸發之前保持idle 模式
3. external trigger snapshot mode
這個模式靠硬體FSIN/VSYNC PIN 觸發,也是詢問度最高的使用模式
在FSIN脉冲上升沿时,传感器从睡眠模式唤醒,开始积分,读取并发送在FSIN脉冲上升沿时,传感器从睡眠模式唤醒,开始积分,读取并发送
帧数(由寄存器0x303F设置)。然后传感器返回睡眠模式
SENSOR 對應的配置如下
@@ Enter low power mode
c0 0100 00
c0 320c 8f
c0 302c 00
c0 302d 00
c0 302e 50
c0 302f 00
c0 303f 02 ; number of active frames
c0 4242 01 ; 註一
c0 3030 80
@@ Low frame rate streaming
c0 3030 10
c0 3030 90
@@ Internal trigger snapshot
c0 3030 00
c0 3030 80
@@ External trigger
c0 3030 80
c0 3030 84
@@ Back to normal streaming mode
c0 3030 00
c0 0100 01
註1, 由于内部参考的稳定时间,触发后第一帧的图像质量可能会降低。建议通过将寄存器0x4242设置为0x01来丢弃传感器中的第一帧,或者主机控制器端捨棄第一帧。

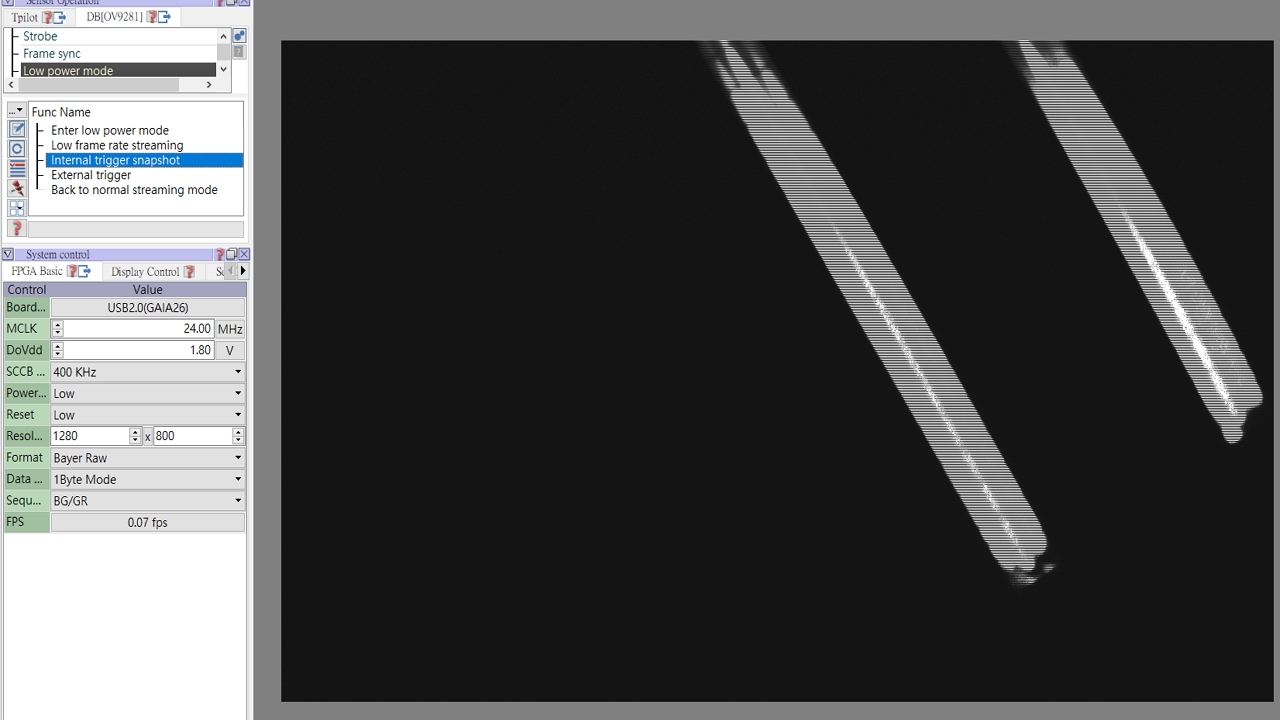

NG 的第一帧

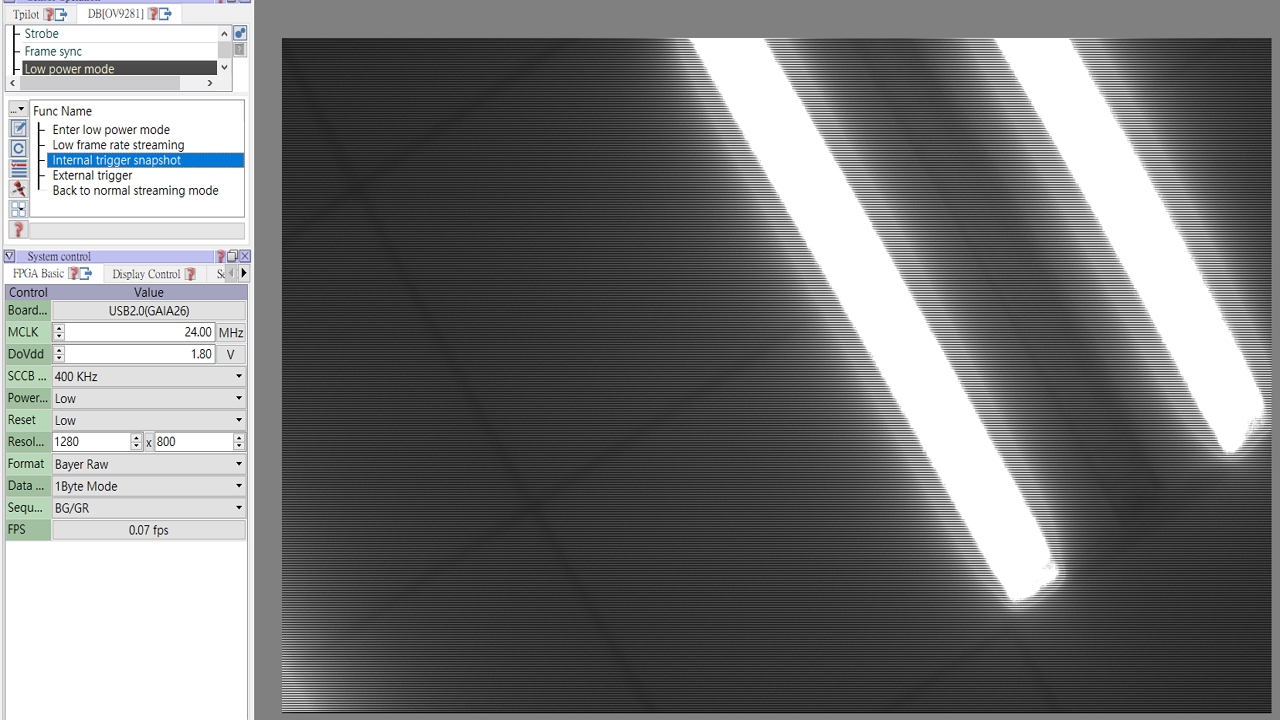

Okay的第二帧
