簡介
STEVAL-PROTEUS1是一款評估工具,專為溫度和振動監測而設計。它基於2.4 GHz多協議無線SoC,用於工業應用中的機器定位或設施狀態監測。

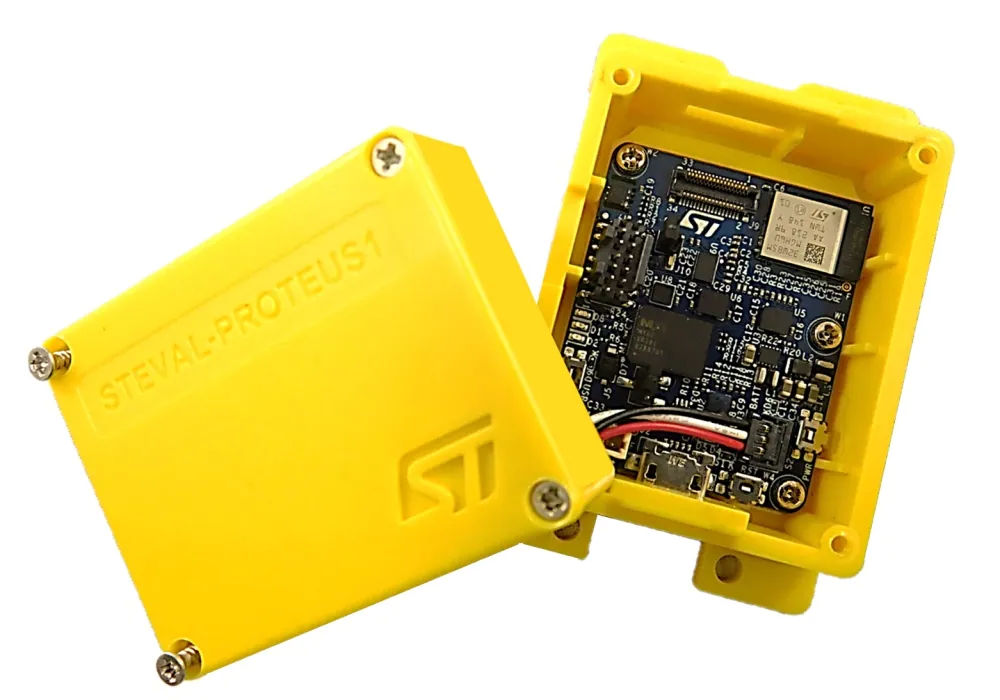

[STEVAL-PROTEUS1 IMAGE]
該評估板簡化了無線工業傳感器節點的原型設計、評估和開發流程,適用於預測性維護應用,同時採用LiPo電池和塑料外殼。所有元件均安裝在PCB頂部,便於安裝到其他設備上。配套的全面軟體和固件庫(具有時域和頻域振動分析功能)可簡化您的軟體定製,從而可有效縮短產品上市時間。
主板包括超低功耗的緊湊型無線射頻模塊STM32WB5MMG。該模塊通過FCC和IC認證(FCC ID:YCP-STM32WB5M001 和IC:8976A-STM32WB5M01)。它基於STM32WB55VGY無線SoC,符合Bluetooth® Low Energy SIG規範v5.2、ZigBee 3.0,以及IEEE 802.15.4-2011等標準要求。
功能強大的Arm®Cortex-M4內核具有FPU和較大內存,允許在節點層次運行嵌入式算法。
多協議支持確保使用獨特的硬體開發具有不同類型連接的應用。主板還集成了STSAFE-A110安全元件,為本地或遠程主機提供份身份驗證和安全數據管理服務。
IIS3DWB高帶寬(最高6 kHz)加速度計、IIS2DLPC超低功耗加速度計、ISM330DHCX慣性模塊(加速度計和陀螺儀)以及MLC使硬體非常適合定製化振動監測開發。
STTS22H高精度溫度傳感器集成在板件中,遠離熱噪聲源(電源管理和微控制器),提供更精確的溫度測量。其裸露焊盤傳感器功能允許溫度傳感器與表面目標設備接觸。
板載外部存儲器通過QSPI連接到STM32WB5MMG模塊,用於數據緩衝和事件存儲。
STEVAL-PROTEUS通過可充電的LiPo電池供電,也可以通過USB(5 V@500 mA)或一次性電池(不附帶在套件中)供電。
電源管理採用ST1PS02 400 mA降壓轉換器(適合低功耗應用)和STBC02(用於電池充電)。
STM32WB5MMG Flash存儲器中預加載了採用專用算法的應用示例固件,可輕鬆演示無線振動和溫度節點監測。
功能介紹
- 套件內容:
- STEVAL-PROTEUS主板
- LiPo的電池,3.7 V@480 mAh
- 塑料外殼和螺絲
- STEVAL-PROTEUS上的主要元件:
- STM32WB5MMG - 超低功耗模塊、雙核為32位Arm Cortex-M4 MCU 64 MHz、Cortex-M0+ 32 MHz(用於實時無線電層),配1 MB大小的Flash存儲器、256kB大小的SRAM存儲,以及2.4GHz RF,支持Bluetooth® Low Energy 5、802.15.4、Zigbee 3.0以及Thread等協議
- IIS3DWB - 超高帶寬(可達6kHz)、低噪聲3軸數字加速度計
- 具有機器學習內核、有限狀態機和數字輸出的ISM330DHCX iNEMO慣性模塊
- IIS2DLPC - 高性能超低功耗3軸數字加速度計
- STTS22H - 精度為0.5°C的低壓、超低功耗I²C/SMBus 3.0溫度傳感器
- 2Gb QSPI NOR Flash存儲器,用於數據存儲
- STSAFE-A110 - 安全元件
- STBC02 - 具有LDO的鋰離子線性電池充電器
- ST1PS02 - 降壓轉換器,帶數字式電壓選擇功能
- 三個按鈕(一個復位按鈕、一個用戶按鈕、一個電池上電按鈕)
- 四個LED(三個用戶LED、一個指示狀態的STBC02 LED)
- 靈活的電源選項 - LiPo電池、USB供電以及主蓄電池
- SWD連接器,用於調試和編程
- 34引腳擴展連接器,符合STMOD+要求
- 溫度監測、振動數據預處理(時域和頻域)、機器學習以及AI,滿足工業資產監測需求
- STBLESensor app支持Android和iOS操作系統,便於板件和處理配置、狀態監測和異常檢測
- 提供全面的軟體庫和演示示例
