先進一流的醫學影像處理器
OMNIVISION 的 OVMed® OH0093 圖像處理單元 （IPU） 是一種基於 FPGA 的成像解決方案，具有先進的自動曝光和增益控制、RGB 降噪、邊緣增強和 RAW 8/10/12 圖像輸出。OVMed® OH0093 IPU 與我們的高性能醫療圖像傳感器接口，可安裝到內窺鏡的攝像頭控制單元 （CCU） 中。 該IPU使醫療設計人員能夠利用我們極其小的圖像傳感器的優勢，輕鬆集成到他們的系統中，從而能夠以高圖像質量縮短上市時間。 OH0093是一款高質量的圖像輸出板，帶有獨立的ISP SoC。它集成了一個高性能的ISP DSP解決方案和模擬-數字轉換器，OH0093是一款具有獨立ISP SoC的高質量圖像輸出板。它集成了高性能的ISP DSP解決方案和模數轉換器，並支持與主機設備的連接，用於醫療應用。
0093板可以用來點亮測試我們的OVM6946和OCHTA10模組，在客戶出現效果不良時可以在OV的0093板上測試看能否復現客戶現象。

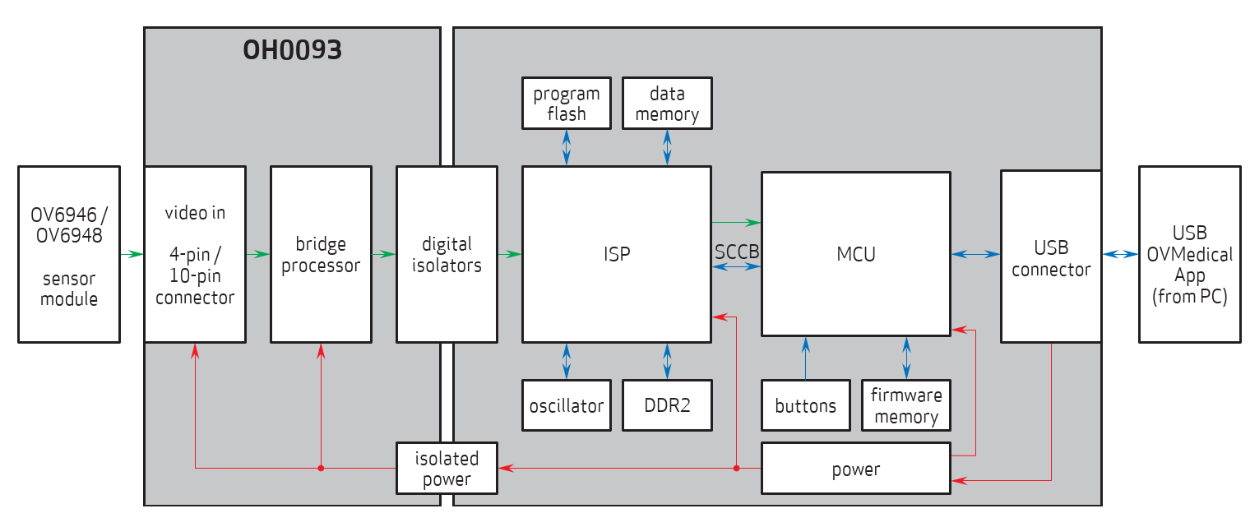

下圖為0093的系統圖
如圖所示，在運行過程中，OH0093系統中的橋接處理器通過預定義的通信協議同步來自OV6946/OV6948的模擬輸出，並使用內置的A /D轉換器(ADC)提供集成的模擬-數字數據轉換。生成的數字信號將被圖像信號處理器(ISP)處理。最後通過USB接口輸出圖像數據。
1.digital isolators 數碼光電隔離器
數字隔離器用於隔離信號。
2. bridge processor 橋處理器
在OH0093系統中的橋處理器通過預定義的傳感器同步模擬輸出 通信協議，並使用內置的a /D轉換器(ADC)提供集成的模擬到數字數據轉換。橋式處理器的輸出是標準的DVP信號，將被送到OH0093系統的ISP進行進一步處理。
3. ISP 圖像處理器
圖像信號處理器(ISP)用於處理橋接處理器產生的數字圖像信號。ISP有自己的數據內存和安全模塊。
4. MCU 主控
微控制器單元(MCU)用於控制OH0093系統，負責處理主機SCCB通過SCCB埠發出的主機命令。通過UART埠輸出調試日誌。MCU有自己的閃存和固件內存。
5. USB port USB埠
USB接口為OH0093供電。
6. data memory數據存儲器
數據存儲器用於ISP對圖像數據的處理。
7. firmware memory 固件存儲器
閃存用於存儲MCU的固件。

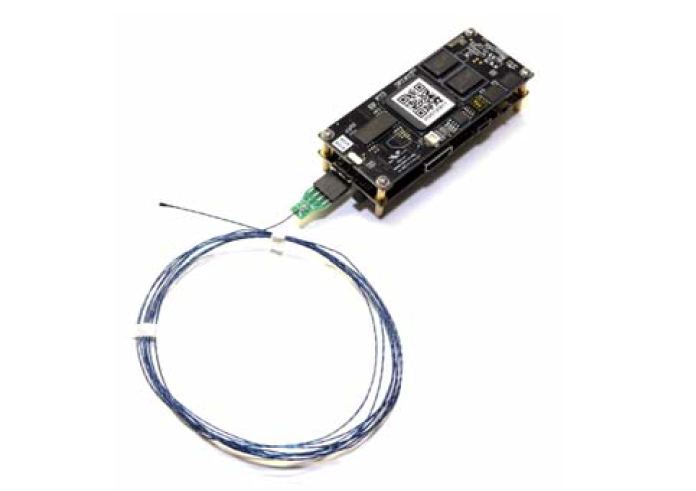

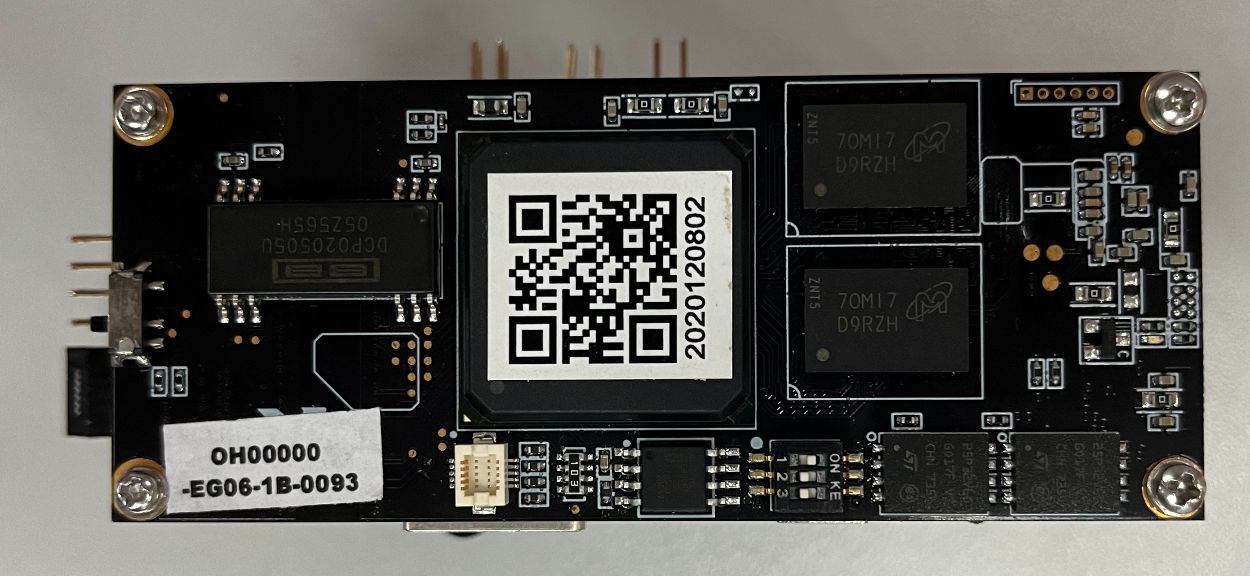

下圖為0093 ISP板的圖片
圖像通過0093埠輸出
詳細料號：
• OH00000-EG05-1B-0093 (no LED driving)
• OH00000-EG06-001B-0093 (with LED driving)
OH0093的包裝內容 OH00000-EG05-1B-0093(no LED driving)
• OH0093 ISP板
• OVMed 帶線模組, OVM6946-KJ1E-0A1A-Z
• USB 迷你線纜
• 光盤或u盤，包含軟體、SDK和用戶手冊
OH00000-EG06-001B-0093 (with LED driving)
• OH0093 ISP板
• OH0001 LED板(通過PWM信號控制LED亮度)
• OVMed 帶線模組, OVM6946-KJ1C-2D1A-Z
• USB 迷你線纜
• 光盤或u盤，包含軟體、SDK和用戶手冊
系統需求
使用OVMed軟體需要完成以下準備工作:
•帶有CD讀卡器和USB接口的PC或筆記本電腦
•Intel i5(或同等)或更高的CPU
•Windows 7或更高版本操作系統
•2gb或更多的內部內存
OH0093系統是醫療應用的獨立系統解決方案。它支持OV6949和OV6948兩個傳感器，當與傳感器結合時，提供模擬數據，OH0093系統提供數字數據。
當前的OH0093支持OV6946(尺寸400x400)和OV6948(尺寸200x200)圖像傳感器輸入，並能自動檢測傳感器類型。

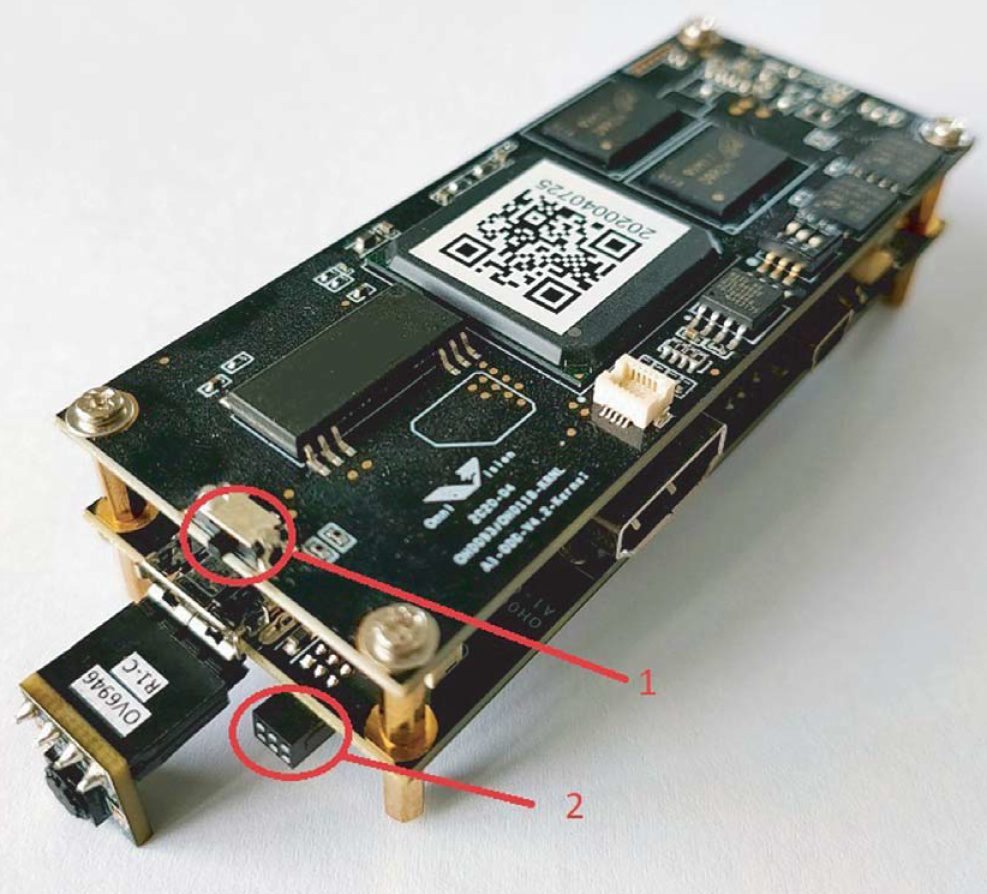

硬體描述 Sensor接口：有兩種傳感器接口，4pin傳感器接口和10pin傳感器接口。
OMNIVISION 的 OVMed® OH0093 圖像處理單元 （IPU） 是一種基於 FPGA 的成像解決方案，具有先進的自動曝光和增益控制、RGB 降噪、邊緣增強和 RAW 8/10/12 圖像輸出。OVMed® OH0093 IPU 與我們的高性能醫療圖像傳感器接口，可安裝到內窺鏡的攝像頭控制單元 （CCU） 中。 該IPU使醫療設計人員能夠利用我們極其小的圖像傳感器的優勢，輕鬆集成到他們的系統中，從而能夠以高圖像質量縮短上市時間。 OH0093是一款高質量的圖像輸出板，帶有獨立的ISP SoC。它集成了一個高性能的ISP DSP解決方案和模擬-數字轉換器，OH0093是一款具有獨立ISP SoC的高質量圖像輸出板。它集成了高性能的ISP DSP解決方案和模數轉換器，並支持與主機設備的連接，用於醫療應用。
0093板可以用來點亮測試我們的OVM6946和OCHTA10模組，在客戶出現效果不良時可以在OV的0093板上測試看能否復現客戶現象。

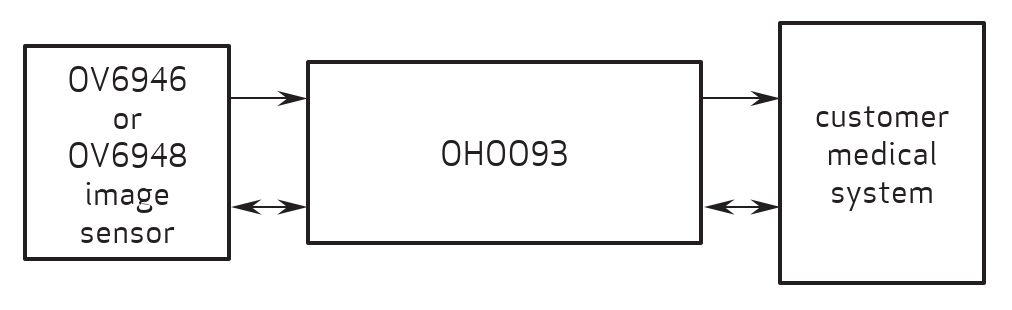

下圖為0093的系統圖
如圖所示，在運行過程中，OH0093系統中的橋接處理器通過預定義的通信協議同步來自OV6946/OV6948的模擬輸出，並使用內置的A /D轉換器(ADC)提供集成的模擬-數字數據轉換。生成的數字信號將被圖像信號處理器(ISP)處理。最後通過USB接口輸出圖像數據。
1.digital isolators 數碼光電隔離器
數字隔離器用於隔離信號。
2. bridge processor 橋處理器
在OH0093系統中的橋處理器通過預定義的傳感器同步模擬輸出 通信協議，並使用內置的a /D轉換器(ADC)提供集成的模擬到數字數據轉換。橋式處理器的輸出是標準的DVP信號，將被送到OH0093系統的ISP進行進一步處理。
3. ISP 圖像處理器
圖像信號處理器(ISP)用於處理橋接處理器產生的數字圖像信號。ISP有自己的數據內存和安全模塊。
4. MCU 主控
微控制器單元(MCU)用於控制OH0093系統，負責處理主機SCCB通過SCCB埠發出的主機命令。通過UART埠輸出調試日誌。MCU有自己的閃存和固件內存。
5. USB port USB埠
USB接口為OH0093供電。
6. data memory數據存儲器
數據存儲器用於ISP對圖像數據的處理。
7. firmware memory 固件存儲器
閃存用於存儲MCU的固件。
下圖為0093 ISP板的圖片
圖像通過0093埠輸出
詳細料號：
• OH00000-EG05-1B-0093 (no LED driving)
• OH00000-EG06-001B-0093 (with LED driving)
OH0093的包裝內容 OH00000-EG05-1B-0093(no LED driving)
• OH0093 ISP板
• OVMed 帶線模組, OVM6946-KJ1E-0A1A-Z
• USB 迷你線纜
• 光盤或u盤，包含軟體、SDK和用戶手冊
OH00000-EG06-001B-0093 (with LED driving)
• OH0093 ISP板
• OH0001 LED板(通過PWM信號控制LED亮度)
• OVMed 帶線模組, OVM6946-KJ1C-2D1A-Z
• USB 迷你線纜
• 光盤或u盤，包含軟體、SDK和用戶手冊
系統需求
使用OVMed軟體需要完成以下準備工作:
•帶有CD讀卡器和USB接口的PC或筆記本電腦
•Intel i5(或同等)或更高的CPU
•Windows 7或更高版本操作系統
•2gb或更多的內部內存
OH0093系統是醫療應用的獨立系統解決方案。它支持OV6949和OV6948兩個傳感器，當與傳感器結合時，提供模擬數據，OH0093系統提供數字數據。
當前的OH0093支持OV6946(尺寸400x400)和OV6948(尺寸200x200)圖像傳感器輸入，並能自動檢測傳感器類型。

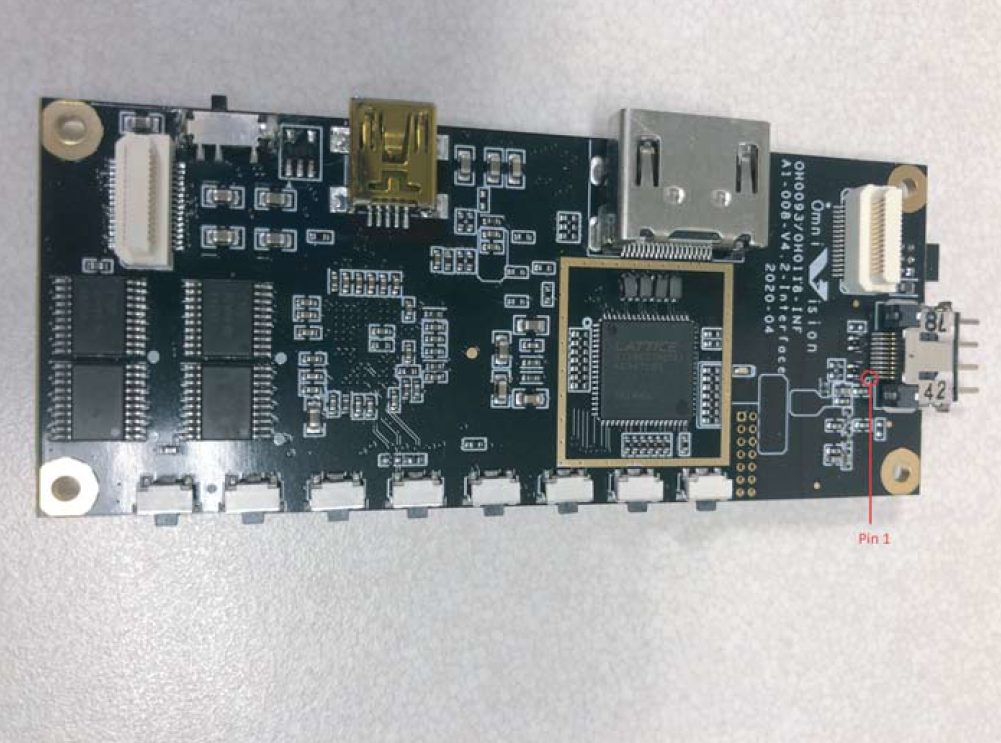

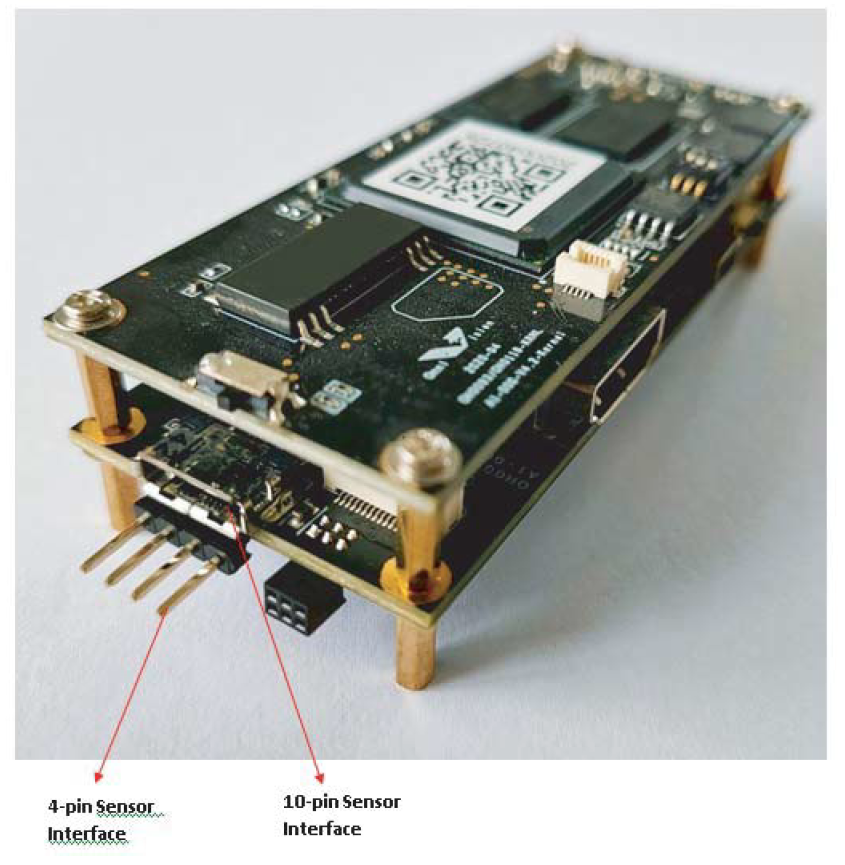

硬體描述 Sensor接口：有兩種傳感器接口，4pin傳感器接口和10pin傳感器接口。

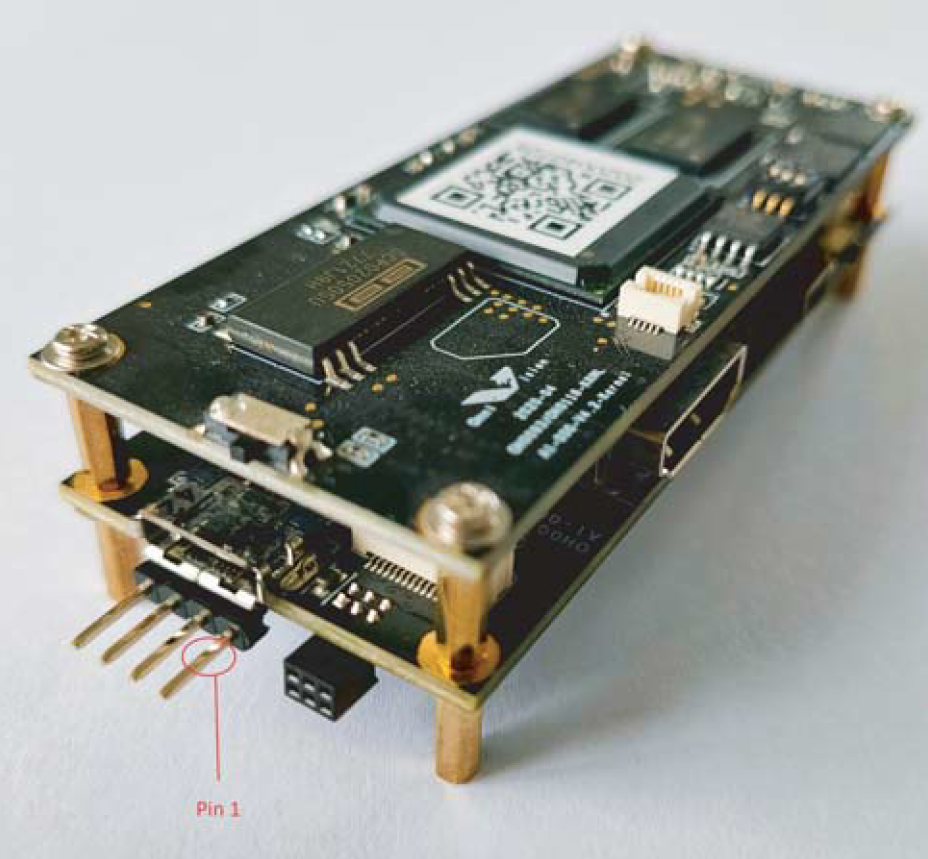

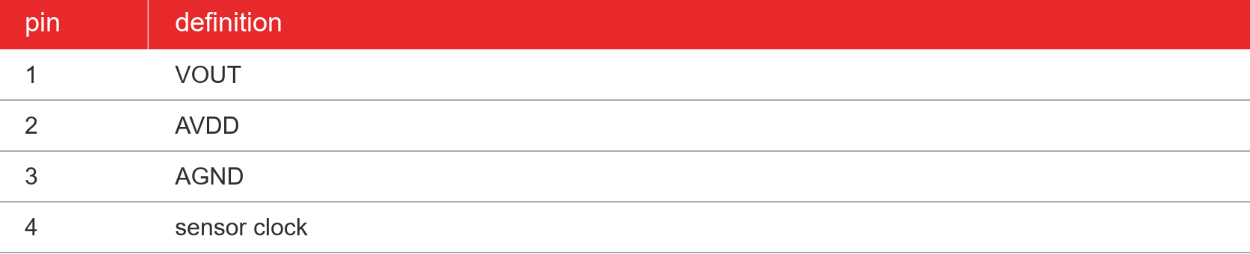

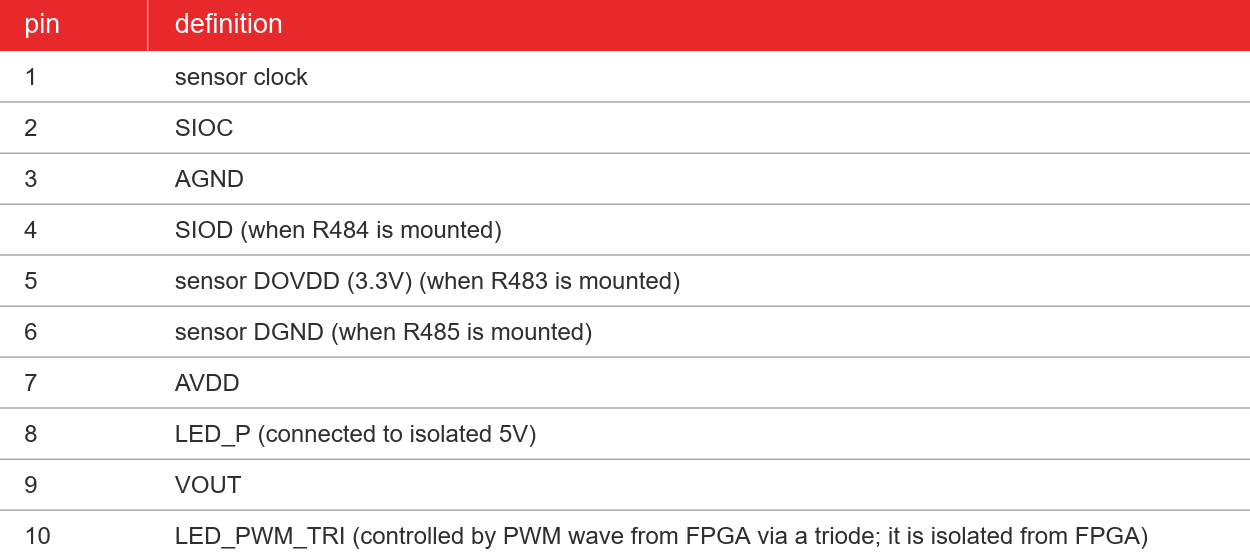

Pin腳定義
4pin
10pin

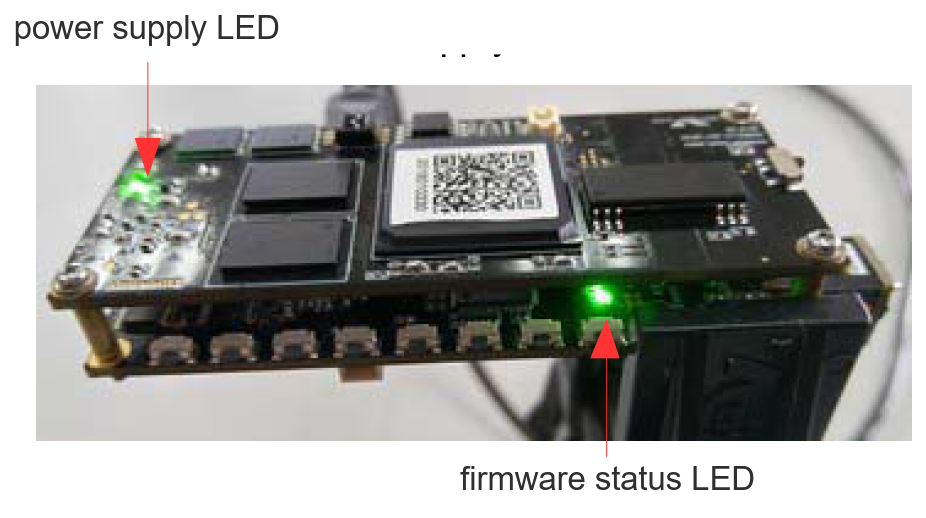

LED定義 OH0093單板有兩個led:電源指示燈和軟體狀態指示燈。
當接通電源並打開電源開關時，電源的LED燈會點亮。

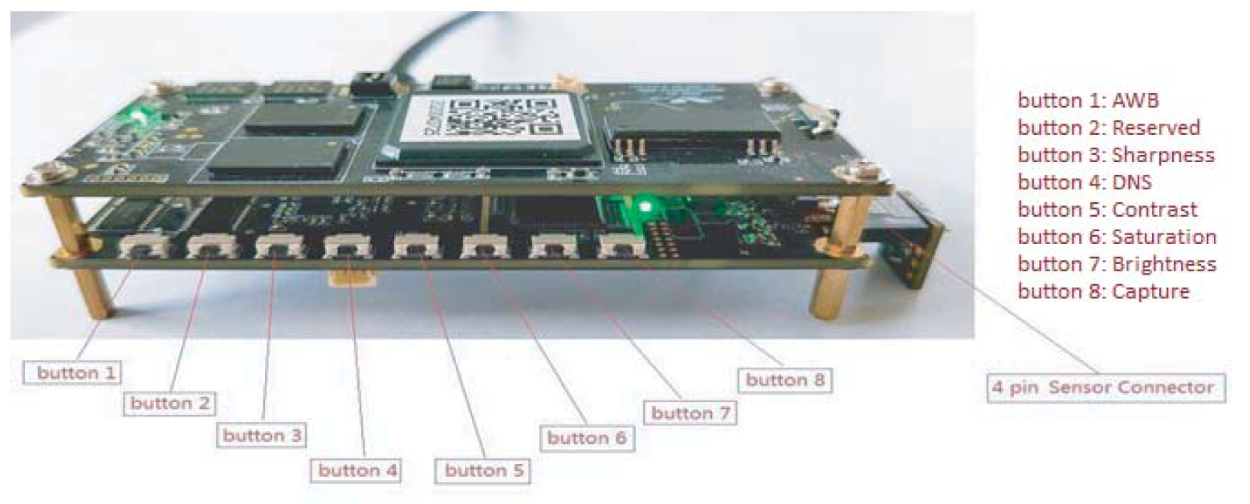

按鈕定義 OH0093單板有8個按鈕

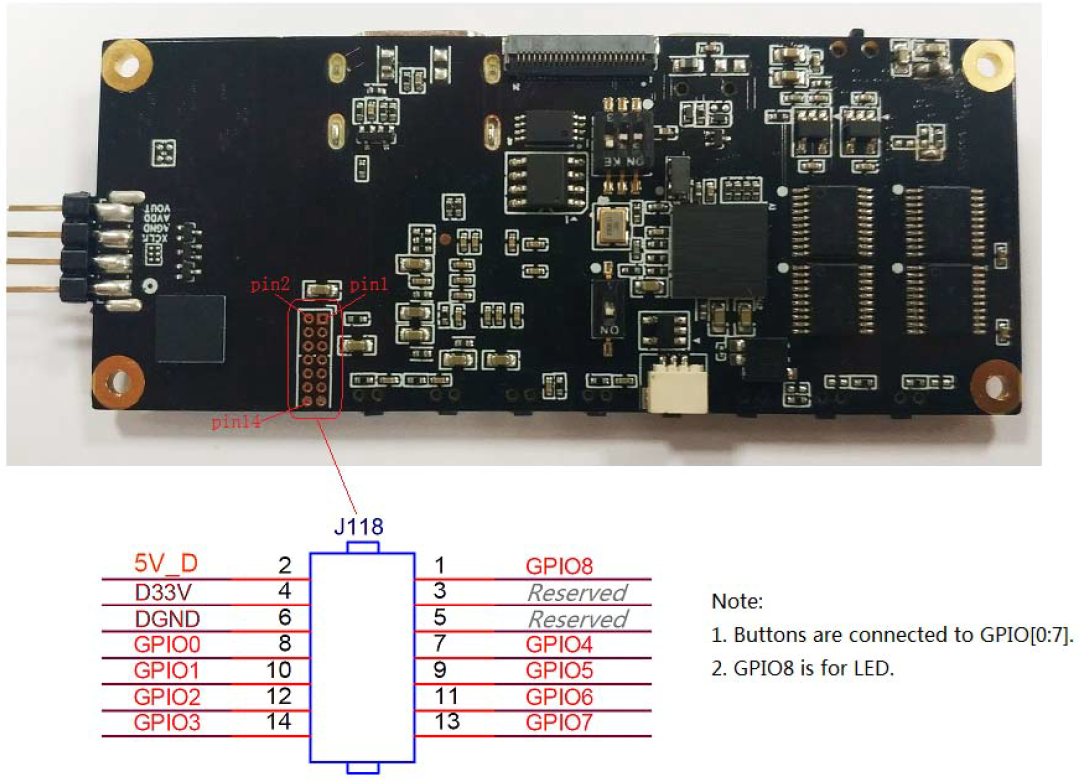

J118的pin腳定義
OH0001板操作規程
OH0001板(僅適用於OH00000-EG06-001B-0093)通過PWM信號控制led的亮度。

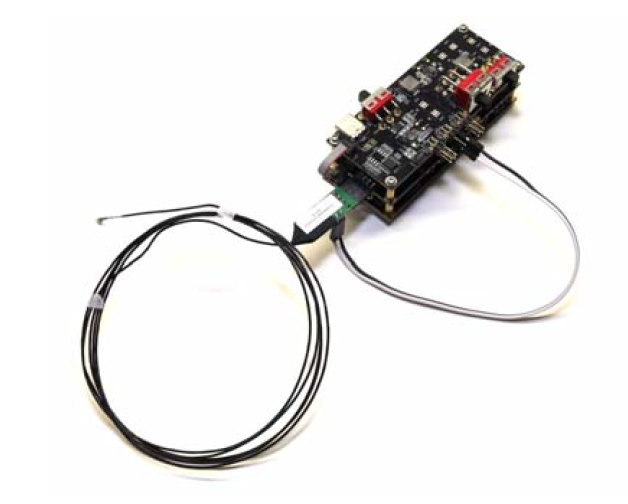

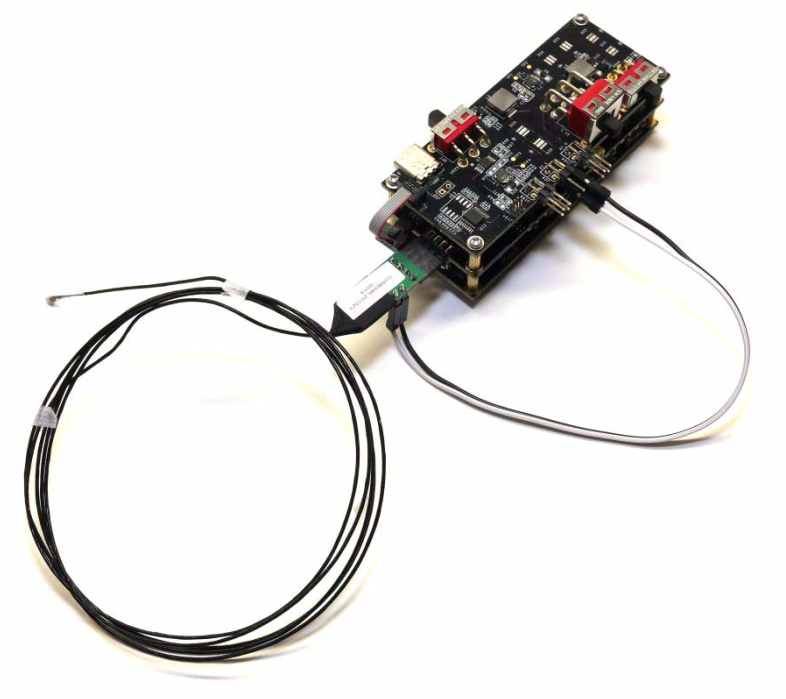

OH0093和OH0001之間的連接關係如圖所示

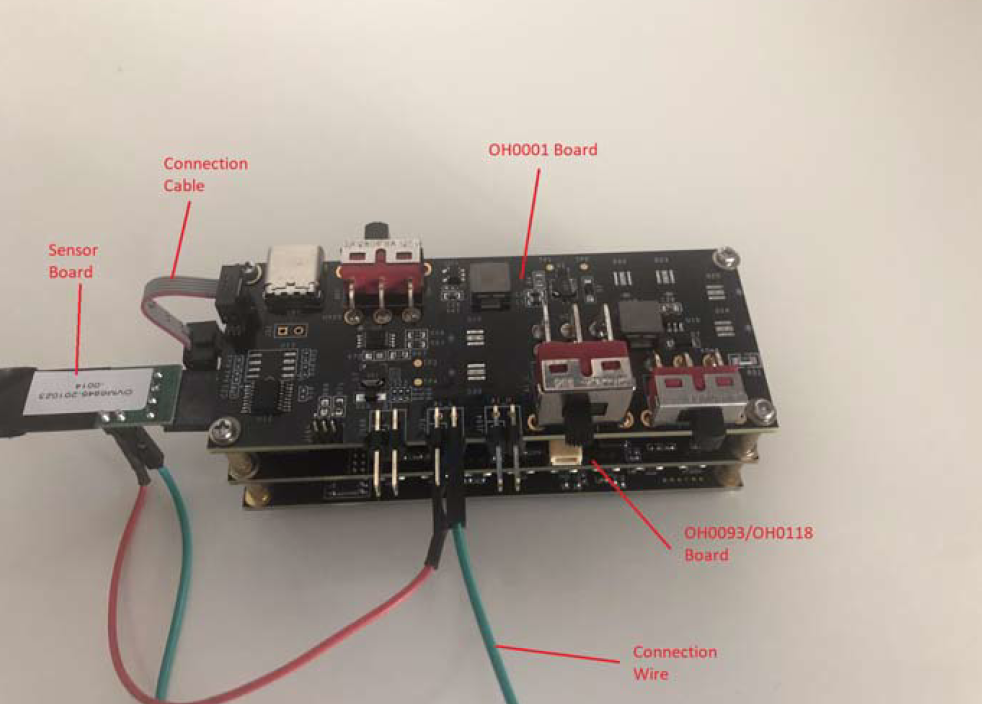

如圖所示，OH0001單板位於最上面，連接線纜連接到最下面的單板。提供光控信號，控制傳感器板上LED的亮度。底板為OH0093，分兩層。連接線為傳感器板上的LED提供電源。傳感器為OVMed電纜模塊，OVM6946-KJ1C-2D1A-Z。傳感器上有一個LED。控制信號通過OH0001板調節LED亮度。

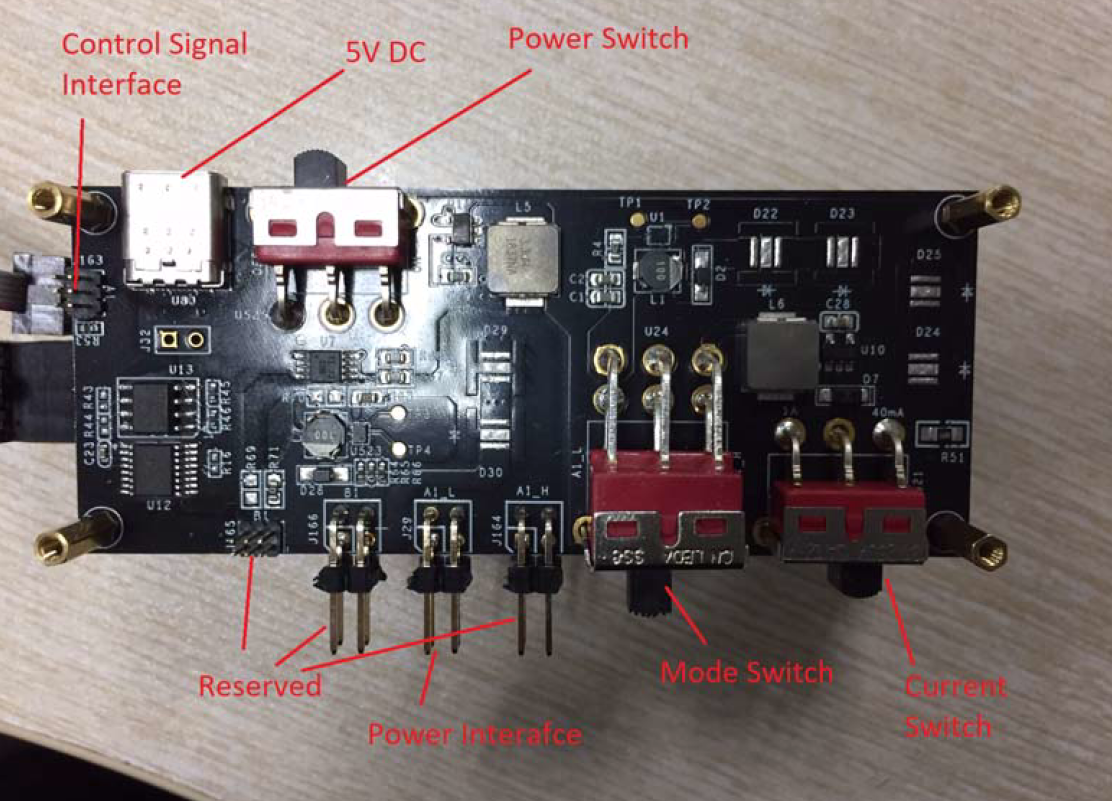

OH0001單板結構和開關定義
OH0001板使用方法:

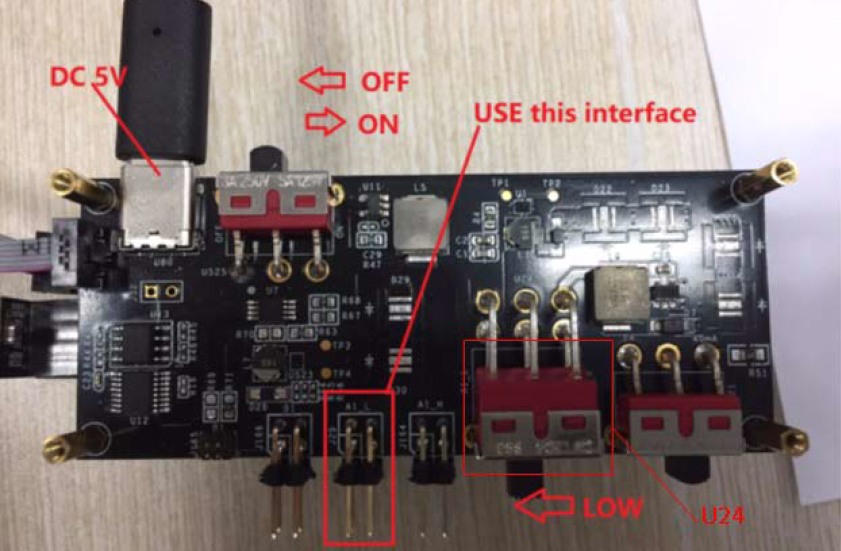

1. 用線纜連接OH0093主板和OH0001主板的控制信號接口。
2. 用電線將電源接口連接到傳感器板上。要注意正負極。圖表顯示紅色的線為正極，綠色的線為負極。
3.插入5V電源。
4. 打開電源開關。
OH0001工作模式(僅適用於OH00000-EG06-001B-0093)
當使用OH0001板與OH0093板連接時，應選擇相應的模式。
目前在我們的應用程序中使用的是低功耗模式。其他模式請聯繫OmniVision當地銷售人員進行詳細配置。
OH0001單板的低功耗模式如圖所示。
安裝OVMed OvtMedical應用程序(OVMed)是基於MFC的c++語言開發的典型Windows應用程序。它為用戶提供了控制硬體圖像信號處理器(ISP)設置和軟體圖像的能力 處理算法。

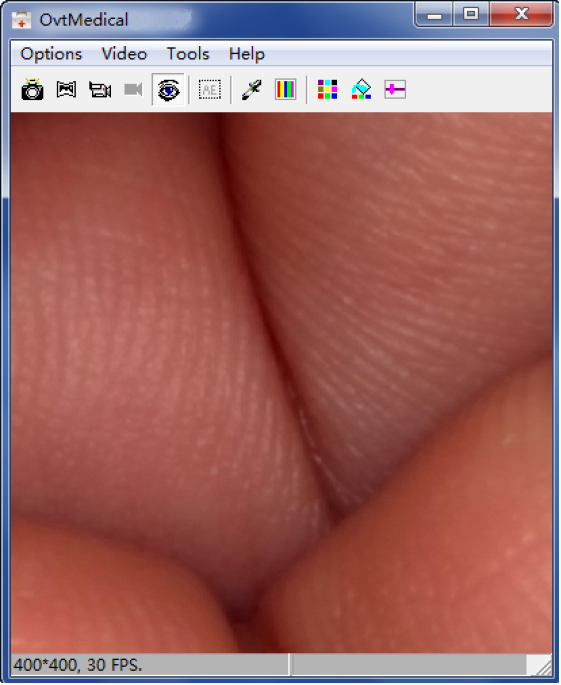

安裝硬體 使用USB線纜連接OH0093與PC機或筆記本電腦。當單板上的LED燈亮時，表示單板工作正常。OH0093結構圖如下圖所示。

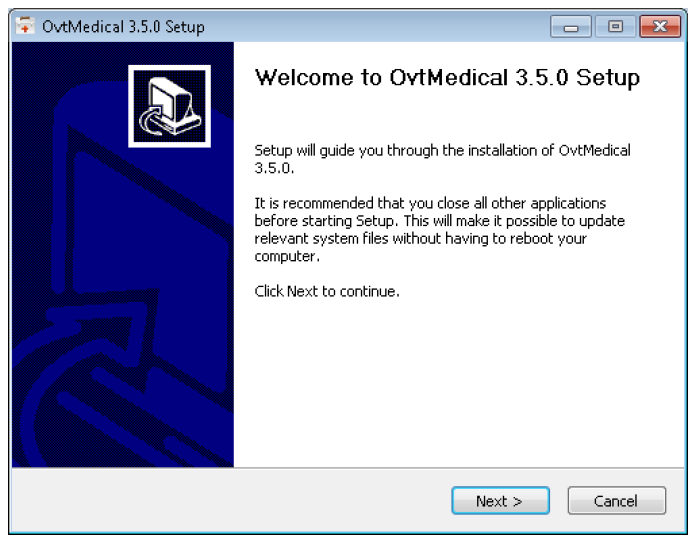

安裝軟體 1. 將OVMed SDK磁盤插入CD驅動器，單擊“Setup.exe”，將出現如圖所示的螢幕 顯示出來。
2. 要完成安裝，需要從OmniVision獲得一個許可證。

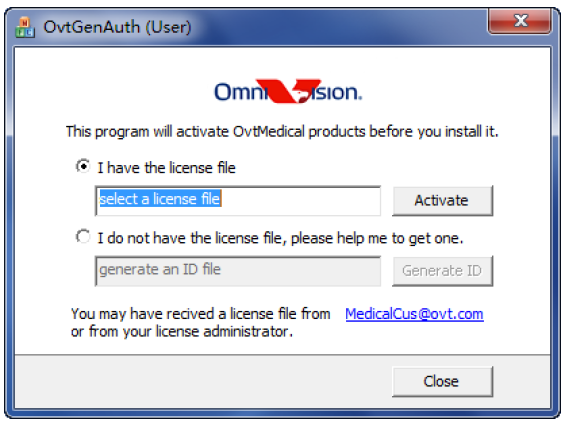

如圖5-3所示。如果你已經得到了 獲取license後，點擊“激活”，選擇license文件並完成激活。如果您還沒有license，請勾選單選按鈕“我沒有license文件，請幫我獲取一個”，然後點擊“生成”生成一個ID文件，發送到OmniVision (MedicalCus@ovt.com)接收。

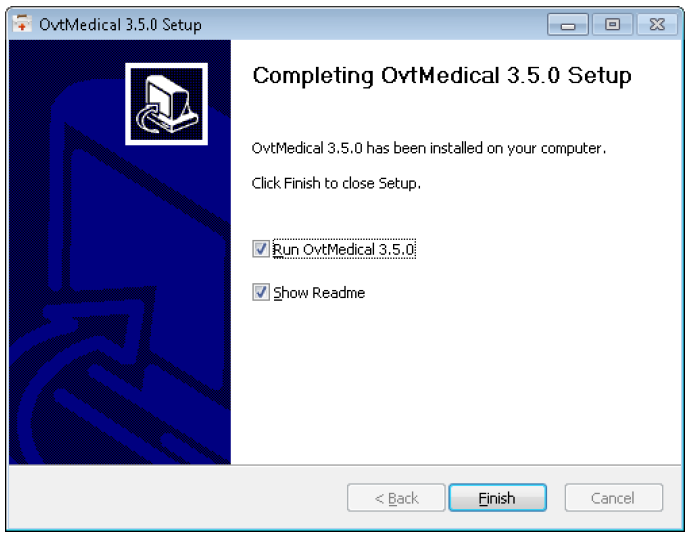

3.註冊完OVMed後，安裝嚮導出現如圖所示，點擊“Finish”完成安裝。
4. 現在，OVMed已經成功安裝 OVMed UI。
以上就是0093 ISP板的簡介，謝謝大家
