自2006年雷克薩斯LS 600h第一次將LED光源用在近光燈以來，LED光源憑藉其亮度高，壽命長，性能穩定和節能等優點在行業內得到了迅速的發展。如今LED大燈已經成為中、高配車型的標配，同時也在快速滲透到中、低配車型中。隨著汽車正在變得更安全，更智能，LED大燈也在不停演化，承擔著越來越多的功能，如ADB，AFS，或者集成各種傳感器，作為自動駕駛系統的一部分。我們可以預見，LED大燈將繼續得到快速的發展和更廣泛的應用。
LED大燈系統是電氣化程度很高的模組，在其內部需要使用很多連接器， 根據連接器的應用位置不同可以分為兩類，LED驅動（控制器）連接器和LED燈板連接器。在LED大燈的演化過程中，也對其內部使用的連接器提出了新的要求和挑戰。這些要求主要體現在以下兩個方面：首先，LED驅動（控制器）連接器的位數變得越來越大，這主要是受功能增加和集成化趨勢的影響。其次，連接器的尺寸變得越來越小，LED的大燈的造型多變， 特別是近些年來，大燈的外形變得越來越“鋒利”，這導致車燈內部的空間非常局限。
Molex關注行業的趨勢，結合與眾多OEM和Tier One的成功合作經驗，推出了適合LED大燈系統的連接器Duraclik，Mini50，stAK50h和MX150旋轉式安裝系列。解決LED大燈設計中遇到的各種挑戰和問題。
晝間和轉向燈造型多變燈罩內空間局限
車燈扁平，壓縮內空間，連接器尺寸必須小
日間行車燈多為三維曲線，需要多塊PCB或FPC組合，連接器高度要儘可能低
燈板之間需要連接器連接，位數2~8位
流水轉向燈需要單獨控制各個LED燈珠，位數6~15位
提高PCB利用率和焊接生產效率
行業趨勢與客戶需求
驅動（控制）器功能集成化，
小型化連接器電流增大，PIN數增多
車燈內連接器的位數需求正在增加，尤其是對驅動或控制電路而言，預計增加到30位以上：
• ADB/AFS燈ADAS功能滲透
• 矩陣式大燈系統，電機控制
• 功率增大，需要連接器有更大的載流能力
驅動器集成可以節約LED大燈內部空間和元器件數量，以節約模塊成本和降低故障率，縮短開發周期。
提供持續可靠的連接
在車燈內部，連接器工作環境複雜：
• 汽車振動，冷熱衝擊，高溫高濕
• LED散熱，工作溫度等級至少需要105°
• 足夠的機械強度
所以連接器必須經過嚴格的測試，以保證在各種環境和工況下依然可以提供可靠的電氣連接。
驅動與燈板連接器方案
DuraClick 晝間和轉向燈連接器
尺寸更小
• 高度更矮，Duraclik採用單排針設計，整體高度僅6.4mm
• 寬度更窄，2.0mm針間距，內嵌式助焊腳進一步縮小寬度
SMT焊接
• 不占用背面板空間，提高PCB利用率
• 流焊製程，提高焊接效率
產品位數齊全
• 有針對性的產品位數，不浪費每一根PIN
• 2到15針，每個位數均有產品
驅動（控制）器連接器，Mini50 & stAK50h小尺寸，大PIN數，高載流
集成控制器方案1

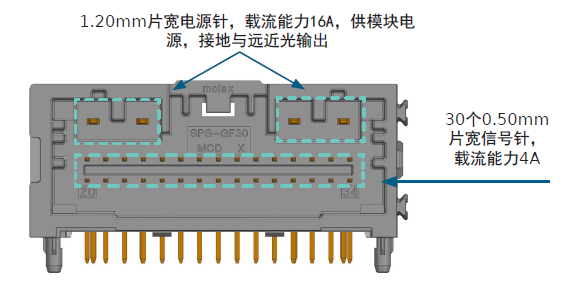

Mini50 34位混合針連接器（料號349610340）
• 業界最小的0.50mm端子系統，減小連接器尺寸
• 混合針設計，4個大電流針為電源和接地提供更大的負載能力
• 產品支持通孔回流焊，節省製程成本
集成控制器方案2
StAK50混合針連接器
• 0.50mm端子系統，與1.20mm端子系統混合針設計
• 5排端子布局，合理利用縱向空間，多達64針，在節約PCB面積的同時提供更多PIN針
• 產品支持通孔回流焊，節省製程成本
車規級連接器，廣泛的LED大燈應用
• Mini50按照USCAR-2開發， stAK50h按照GWM3191開發，通過了嚴格的機械，電氣與環境測試。
• Duraclik ISL版本通過LV214驗證，並且耐溫可到125°
• Mini50和Duraclik均有端子二次鎖，強化端子保持力
• 助焊腳增加連接器保持力
LED大燈總成對外接口連接器
對LED大燈總成來說，除了燈板和控制器上使用的非密封連接器以外，還需要一個密封連接器做大燈總成的對外接口，由於大燈總成安裝在整車的濕區，所以需要IPX7甚至IPX9K的密封等級。
方便大燈總成裝配
大燈總成外殼通常是注塑件，對外接口連接器需要用合適的方法與大燈總成外殼實現密封配合。

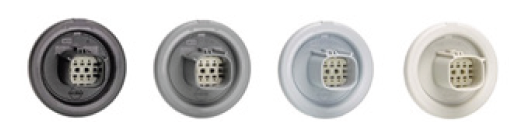

MX150旋轉式安裝版本是專門為大燈應用場景開發的產品，採用旋轉式安裝有以下好處：
MX150
• 連接器從外向內安裝，確保連接器的密封圈完全被塑膠外殼擋住，以保證密封圈不受意外損傷，並消除可能產生積水的卡槽。
• 旋轉式安裝操作簡單，不需要裝配其他零件如螺釘，卡扣等等，保證了連接器的裝配效率。
• 旋轉式卡接設計避免卡扣應力鬆弛，從而提供更可靠的連接。
另外，母端連接器採用自防水設計，連接器自帶密封墊，線束廠無需壓接密封塞，提高線束生產效率。
優異的密封性能
密封性能是大燈總成對外接口連接器的重要性能指標，MX150採用Molex成熟穩定的密封結構設計，產品性能經過GMW3191標準驗證，確保連接器在高溫高濕，冷熱衝擊，長時間老化等環境測試過後，仍然能滿足密封性能。密封等級達到了標準中的最高級別S3，能保護高壓噴水等極端密封要求。
電池管理從控制器應用於分布式電池管理系統中。它通過電芯採樣FPC實時採集電芯電壓及溫度，並將電壓及溫度信息轉換為數字信號後通過CAN總線或菊花鏈通信協議傳輸至電池管理系統主控制器。
產品信息

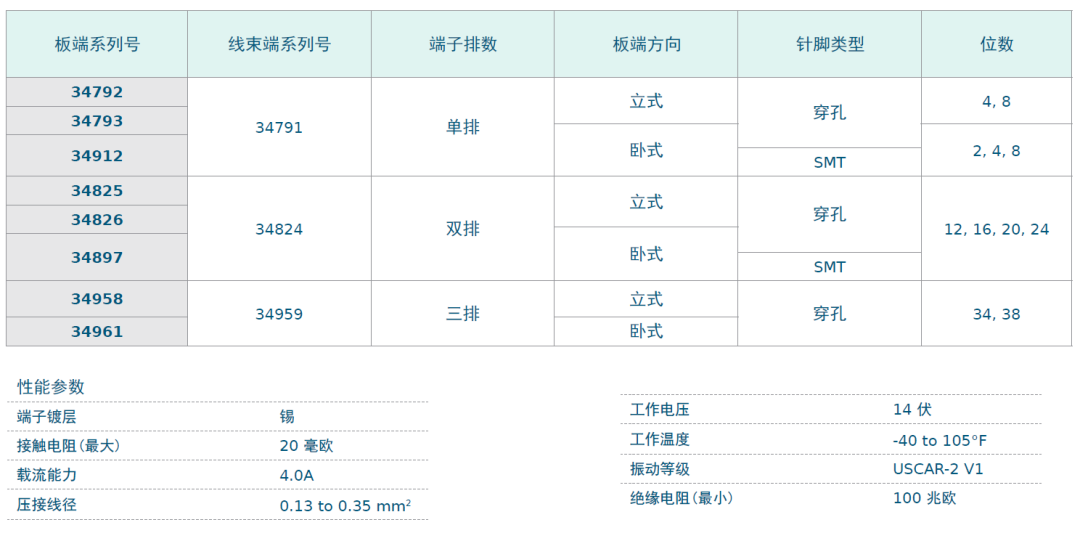

Mini50 連接器
DuraClik 連接器

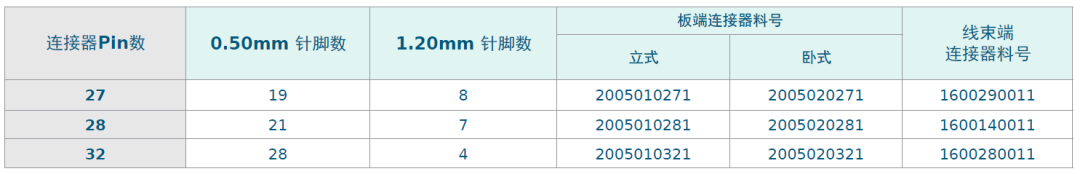

stAK50h 連接器*
高壓採樣模塊對高壓母線電壓進行實時監控，並將高壓模擬量轉換為數字信號後通過CAN總線傳輸至電池管理系統主控板。
