以下講解, 當拿到Realtek PCIE PGtool的操作說明：
概述
Realtek PCIE LAN IC會透過PGtool將mac address、SVID/SMID、LED Config & 其它HW config寫到IC內部的efuse or 外部eeporm.
而efuse & eeprom則一來使用即可 (有些IC只有efuse only, 例如RTL8111H)。
For windows os
1. 先開啟對應的CFG file
以下列出常用的chip IC對應的cfg
RTL8111H -> 8168HEF.cfg (for efuse)
RTL8119i -> 8119EF.cfg (for efuse) ; 8119.cfg (for eeprom)
RTL8125B -> 8125BEF.cfg (for efuse) ; 8125B.cfg (for eeprom)
RTL8125BG -> 8125BGEF.cfg (for efuse) ; 8125BG.cfg (for eeprom)
以下以RTL8111H對應的cfg (for efuse) -> 8168HEF.cfg來說明
NODEID：Mac Address
SVID/SMID：如專案有4-part ID, 定義在這
LEDCFG：RJ45 LED燈號閃爍定義
2. CFG file定義好 & save file後, 在PGtool資料夾內有WinPG64/32(64 bit/32 bit)的script, 用編輯模式點開
3. 請將第四行指令改為RTNicPgW64(32).exe /efuse, 並save
概述
Realtek PCIE LAN IC會透過PGtool將mac address、SVID/SMID、LED Config & 其它HW config寫到IC內部的efuse or 外部eeporm.
而efuse & eeprom則一來使用即可 (有些IC只有efuse only, 例如RTL8111H)。
For windows os
1. 先開啟對應的CFG file
以下列出常用的chip IC對應的cfg
RTL8111H -> 8168HEF.cfg (for efuse)
RTL8119i -> 8119EF.cfg (for efuse) ; 8119.cfg (for eeprom)
RTL8125B -> 8125BEF.cfg (for efuse) ; 8125B.cfg (for eeprom)
RTL8125BG -> 8125BGEF.cfg (for efuse) ; 8125BG.cfg (for eeprom)
以下以RTL8111H對應的cfg (for efuse) -> 8168HEF.cfg來說明
NODEID：Mac Address
SVID/SMID：如專案有4-part ID, 定義在這
LEDCFG：RJ45 LED燈號閃爍定義

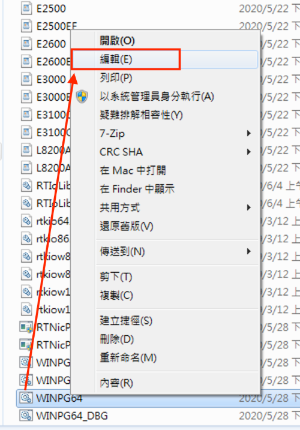

2. CFG file定義好 & save file後, 在PGtool資料夾內有WinPG64/32(64 bit/32 bit)的script, 用編輯模式點開

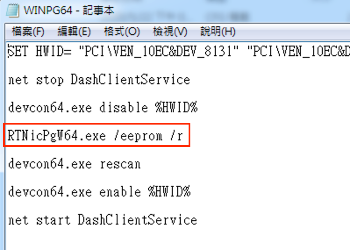

3. 請將第四行指令改為RTNicPgW64(32).exe /efuse, 並save

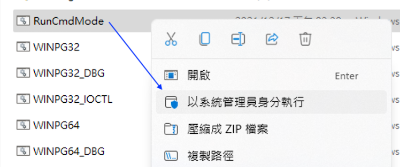

4. 以系統管理員身分執行 WINPG64(32).BAT, 即可燒錄
或者, 也可以用CmdLineMode打開CMD視窗, 在CMD視窗中輸入WINPG64(32).BAT 也可執行燒錄
如果要確認燒錄是否有成功?

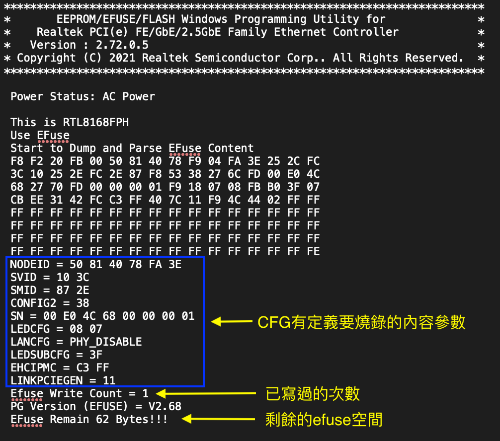

可以在上述第4點, 用CmdLineMode打開CMD視窗, 在CMD視窗中輸入指令：RTNicPgW64(32).exe /efuse /r
CMD視窗會秀出LAN IC efuse內容, 就可確認定義的CFG內容是否有正確燒進去~
請見以下示意圖
以上是Windows PGtool的使用操作說明, 如使用上有遇到任何問題, 請洽詢您對應的FAE window.
