所謂“好馬配好鞍”，想要輕鬆“駕馭”一款高性能的電源穩壓器，工程師的案頭就少不了一份得心應手的參考電路。
Vishay 的 SiC448 microBUCK®️ 穩壓器無疑是工程師心目中的一匹“好馬”，這是一款寬輸入電壓的高效同步降壓穩壓器，集成了高邊和低邊功率 MOSFET，功率級能夠以高達 2 MHz 的開關頻率提供高達 6 A 的連續電流；該穩壓器可以在 4.5 V 至 45 V 輸入範圍內產生低至 0.8 V 的可調輸出電壓，輕載效率高，瞬態響應超快。
而 SiC448 microBUCK 穩壓器參考電路，就是專為這匹“好馬”打造的“好鞍”，用戶既可以用它來評估 SiC448 microBUCK 穩壓器的特性和功能，也可以將其作為參考設計。總之，它具有多功能、高效率、堅固可靠、高度可配置的特性，並有完備的設計工具支持。
描述:
SiC448 是一款寬輸入電壓、高效率同步降壓穩壓器，集成了高側和低側功率 MOSFET。其功率級能夠以高達 2 MHz 的開關頻率提供高連續電流。該穩壓器可從 4.5 V 至 45 V 輸入軌產生低至 0.8 V 的可調輸出電壓，以適應各種應用，包括計算、消費電子、電信和工業。

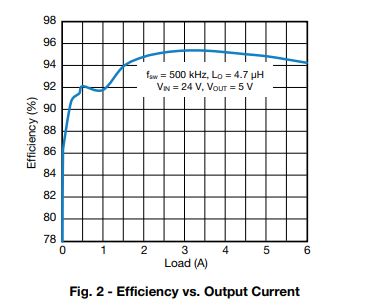

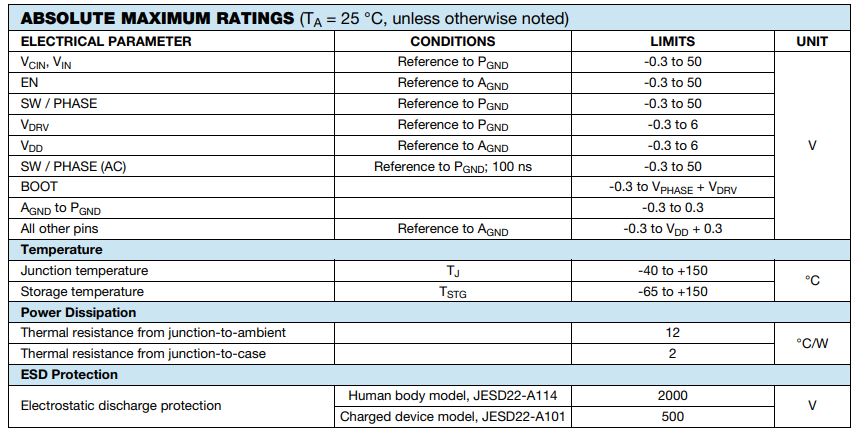

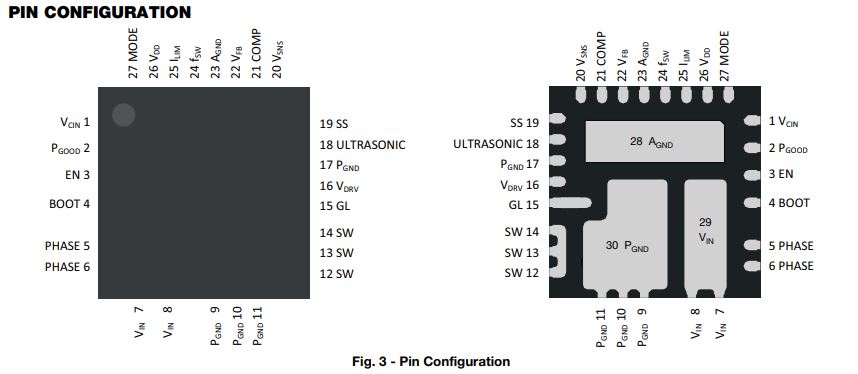

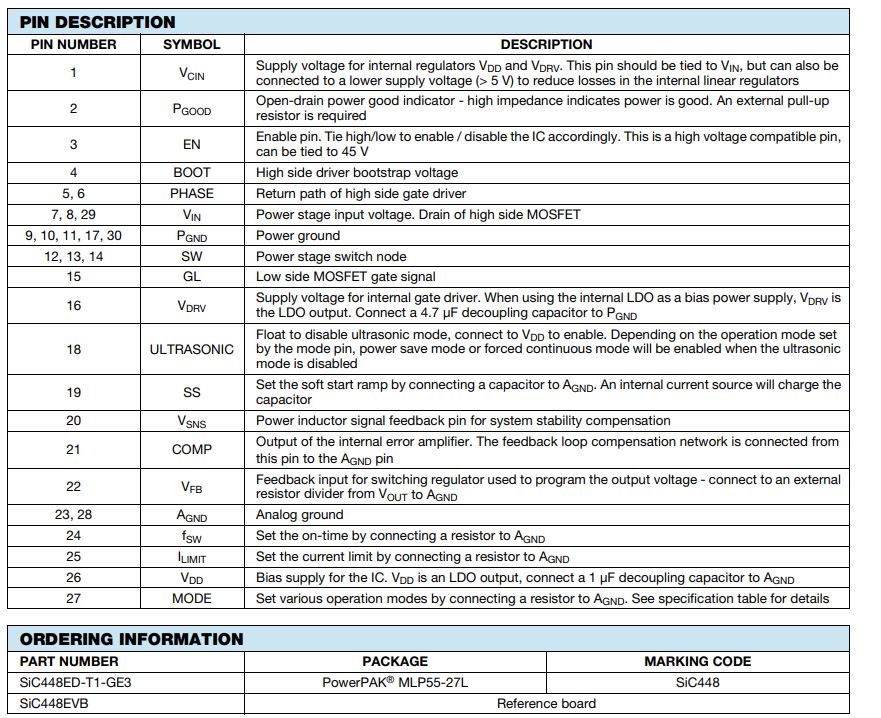

SiC448 的架構允許在極輕負載下以最小的輸出電容和嚴格的紋波調節實現超快瞬態響應。無論使用何種類型的輸出電容器（包括低 ESR 陶瓷電容器），該器件都能實現環路穩定性。該器件還採用節能方案，可顯著提高輕負載效率。該穩壓器集成了完整的保護功能集，包括過流保護 (OCP)、輸出過壓保護 (OVP)、短路保護 (SCP)、輸出欠壓保護 (UVP) 和過熱保護 (OTP)。它還具有用於輸入軌的 UVLO 和用戶可編程軟啟動。 SiC448 採用 6 A 引腳兼容的 5 mm x 5 mm 無鉛 (Pb) 功率增強型 PowerPAK® MLP55-27L 封裝。
應用:
• 工業和自動化
• 家庭自動化
• 工業和服務器計算
• 網絡、電信和基站電源
• 不受管制的壁式變壓器
• 機器人
• 高端愛好電子產品：遙控汽車、飛機、
和無人機
• 電池管理系統
• 電動工具
• 自動售貨機、ATM 和老虎機
TYPICAL APPLICATION CIRCUIT
外部 VDRV 電源
5 V (TP5), GND (TP6)：當選擇表“操作模式”中的模式 3 或模式 4 時，此端子使用戶能夠使用外部 5 VDC 電源作為 MOSFET 柵極驅動器電源。 這只應在模式 3 和模式 4 中使用。啟用 J1 是一個 2 引腳接頭，將 EN 引腳與地交叉。EN 引腳具有內部高阻抗下拉電阻器，並需要一個高於 1.35 V 的直流電壓使芯片操作。 用跳線短接 J1 將禁用芯片操作。
輸出電壓 VOUT 設置 J5 允許用戶設置 3.3 V 或 5.0 V 輸出電壓 VOUT。 J5 是一個 2 x 2 八針接頭，下表列出了可用的電壓設置和相關的跳線設置。 用戶可以使用數據表中的公式來計算指定輸出電壓所需的電阻。

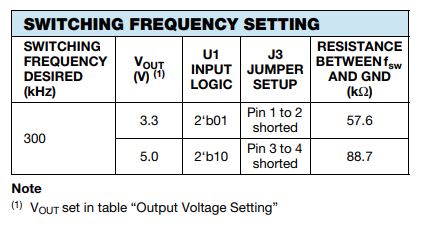

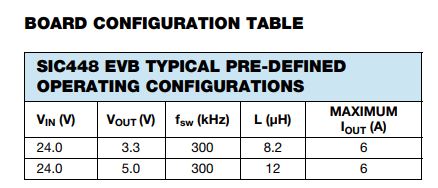

開關頻率 fsw 設置 J3 允許用戶在用戶按照“輸出電壓設置”設置輸出電壓後達到 300 kHz 的開關頻率。 J3 是一個 2 x 2 四針接頭，它生成 U1 輸入引腳的邏輯電平（DG2034，多路復用器）。 表“開關頻率設置”列出了表“輸出電壓設置”中 U1 匹配不同輸出電壓的相關邏輯電平以及相關的 J3 跳線設置。 用戶可以使用數據表中的公式來計算所需的電阻，以在指定的輸出電壓下實現所需的開關頻率。
信號和測試線
輸入電壓檢測 VIN_SENSE (TP3)、GNDIN_SENSE (TP4)：這允許用戶直接測量穩壓器輸入端的電壓，繞過與電路板連接產生的任何損耗。這些測試點也可以作為具有遠程感應能力的電源的遠程感應端口。
輸出電壓檢測
VOUT_SENSE (TP7)、GNDOUT_SENSE (TP8)：這允許用戶直接在穩壓器的檢測點測量輸出電壓，繞過與電路板連接產生的任何損耗。這些測試點也可以作為具有遠程感應能力的外部負載的遠程感應端口。
電源良好指示燈
PGOOD：是開漏輸出，通過 102kΩ 電阻 R3 上拉至 VDD (5 V)。當 FB 或 VOUT 在設定電壓的 -10% 至 +20% 範圍內時，此引腳將變為高電平，表示輸出正常。
上電程序
在打開參考板之前，用戶需要通過短接一根跳線來選擇四種模式之一（參見模式選擇部分）。如果選擇模式 3 或模式 4，請確保 VDRV 引腳由外部 5 V 供電。對電路板上電沒有特定的電源順序要求。
緩衝電路

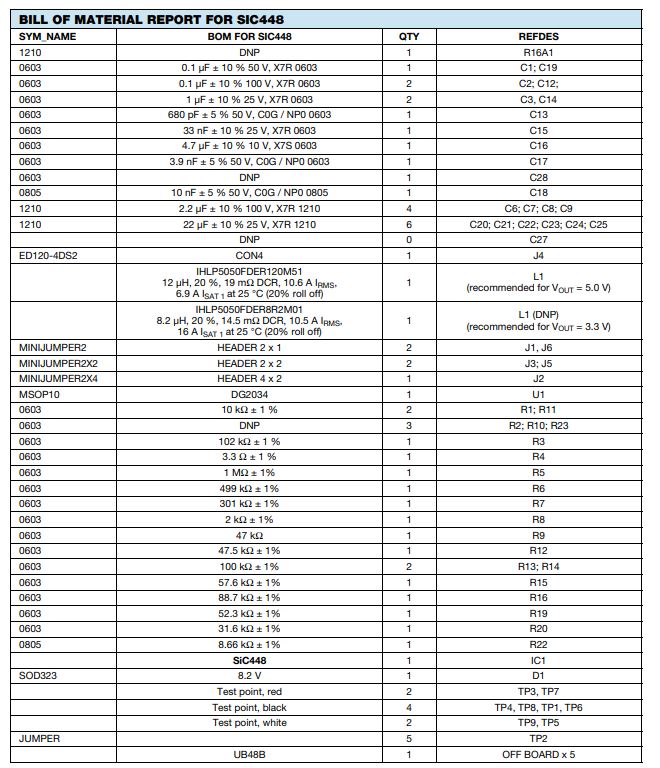

當用戶希望在高端開關導通期間降低開關節點 SW 的峰值電壓時，可以使用緩衝器。參考板上有用於緩衝器的佔位符 R16A1、R23 和 C28。
