Everlight 光繼電器基本介紹

1. 光繼電器簡介

      光繼電器是固態繼電器(Solid State Relay, SSR)的一種，輸入端利用IR(infrared) LED(light-emitting diode)控制接收端MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)的 開啟和關閉，因此沒有觸點的磨損，也沒有開、關時的聲音、體積小，使用壽命長和切換速度會 比傳統機械式繼電器快，並且可解決輸入/輸出端之間的干擾和絕緣問題。

2. Form-A(常開)工作原理

當開啟時：

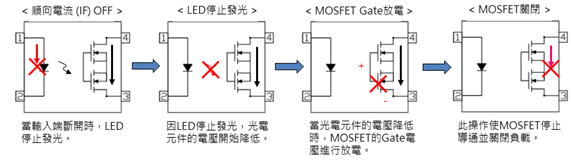

當關閉時：

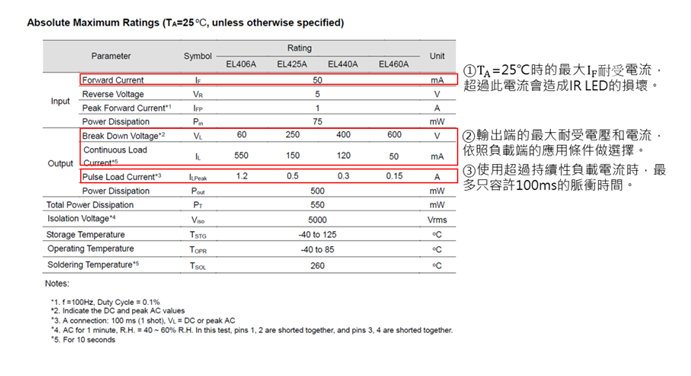

3. 主要參數說明

    在使用光繼電器之前，先了解幾項比較重要參數。





4. 如何控制光繼電器

I_F(on)是控制輸出端開啟的主要參數，規格書所標示 Max.值表示 IR LED 開啟輸出端所需的最

小電流(I_F)，如表格１所示。



表格 1 LED turn on Current

 圖１是 SSR 內部架構，Driver circuit 用來提供 MOSFET Gate 所需的電壓，Driver circuit 則 由 Photodiode array 提供電源，IR LED 則需達到一定的光強度，才能產生足夠的電壓給 Driver  circuit，進而使 MOSFET 導通，由於每顆 IR LED 有強度上的差異，因此建議I_F設計在規格書的 max.值以上，以 EL4XXA 系列來說，I_F應設計在 5mA 以上。



               圖１SSR 內部架構

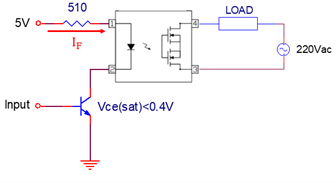

考量到  IR LED 會隨著使用時間增加而逐漸光衰，因此輸入端的工作電流(I_F)，建議設計在 I_F(on) ∗ (1.25~1.5)，以避免I_F降低後造成失效。如圖２所示，假設  IR LED 的  VF=1.2V，得I_F  =(5−1.2−0.4)/510=6.67mA



                        圖２ SSR 應用電路

5. 開關時間

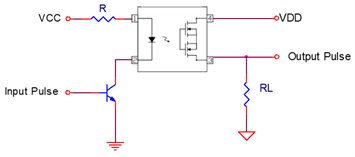

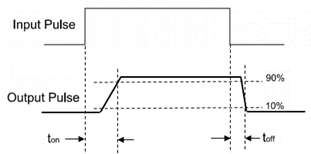

      從輸入控制訊號開始到輸出轉態所需的時間，稱為開關時間(Ton/Toff)。如圖３所示，當輸入 端開啟後，一直到輸出端轉態至 90%準位所需的時間，稱作T_on(Turn on)；當輸入端關閉後，一 直到輸出端轉態至 10%準位所需的時間，稱作T_off(Turn off)。











                                                              圖３ 開關時間
