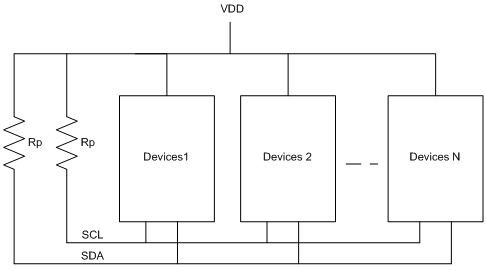

對於標準模式I2C匯流排系統,上圖中電阻Rp值取決於以下參數:
- I2C速度
- 電源電壓
- 匯流排電容
- 連接設備的數量(輸入電流+漏電流)
電源電壓(VDD)和最大輸出低電平決定上拉電阻Rp的最小值。
例如,一個4.5V的電源電壓,VOL= 0.45 V和Rp為4.7K歐姆
( 4.5 - 0.45 ) / 4700 = 8.617 mA < Sink current.

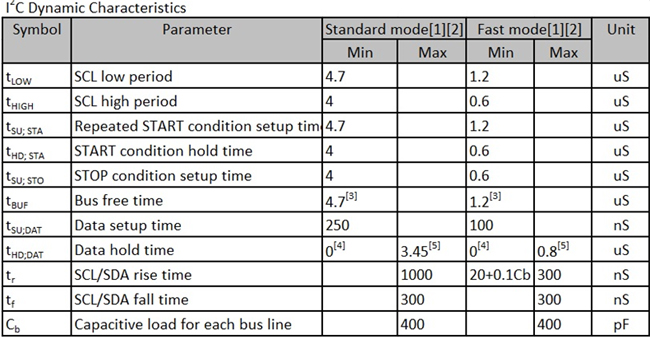

Rp值限制的最大匯流排電容大約400 pF(容性負載),以截止頻率(1/2*pi*Rp*Cb)計算,以滿足最大的tr(SCL / SDA上升時間)為300 ns的要求。
