基於Android S 的mt8365 porting lcm ili9881c，分lk與kernel兩部分， 如下：
一、 lk部分

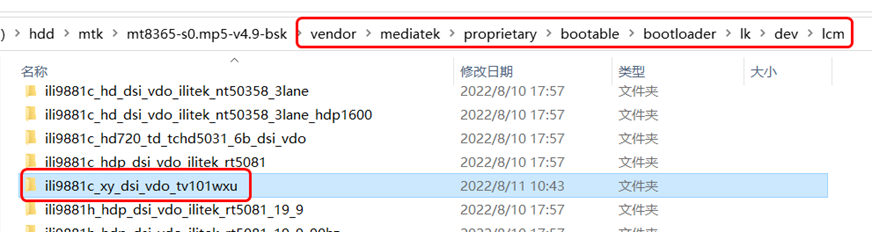

1). 將驅動文件ili9881c_xy_dsi_vdo_tv101wxu 拷貝至 \vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm
請注意：驅動的文件夾與名字是一樣，並且不需要 makefile文件。
2).

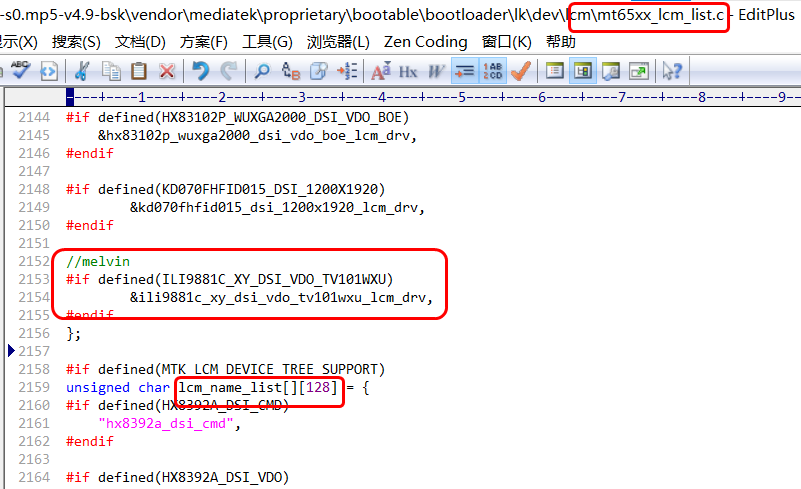

Add <lcm main structure> to lcm_driver_list[]
增加 panel驅動的主結構體到 mt65xx_lcm_list.c 文件里 lcm_driver_list[]中去
vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\ mt65xx_lcm_list.c
在LCM_DRIVER *lcm_driver_list[] = { 中加的驅動，
ILI9881C_XY_DSI_VDO_TV101WXU要大寫！！
ili9881c_xy_dsi_vdo_tv101wxu_lcm_drv 驅動要與ili9881c_xy_dsi_vdo_tv101wxu.c中，lcm_driver定義的一致。如下截圖：
一、 lk部分
1). 將驅動文件ili9881c_xy_dsi_vdo_tv101wxu 拷貝至 \vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm
請注意：驅動的文件夾與名字是一樣，並且不需要 makefile文件。
2).
Add <lcm main structure> to lcm_driver_list[]
增加 panel驅動的主結構體到 mt65xx_lcm_list.c 文件里 lcm_driver_list[]中去
vendor\mediatek\proprietary\bootable\bootloader\lk\dev\lcm\ mt65xx_lcm_list.c
在LCM_DRIVER *lcm_driver_list[] = { 中加的驅動，
ILI9881C_XY_DSI_VDO_TV101WXU要大寫！！
ili9881c_xy_dsi_vdo_tv101wxu_lcm_drv 驅動要與ili9881c_xy_dsi_vdo_tv101wxu.c中，lcm_driver定義的一致。如下截圖：
3)GPIO定義，
根據對應的SCH，設置其IO口。 如下：
4) 增加panel配置到project.mk中
vendor\mediatek\proprietary\bootable\bootloader\lk\project\ aiot8365p6_64_bsp_k510.mk

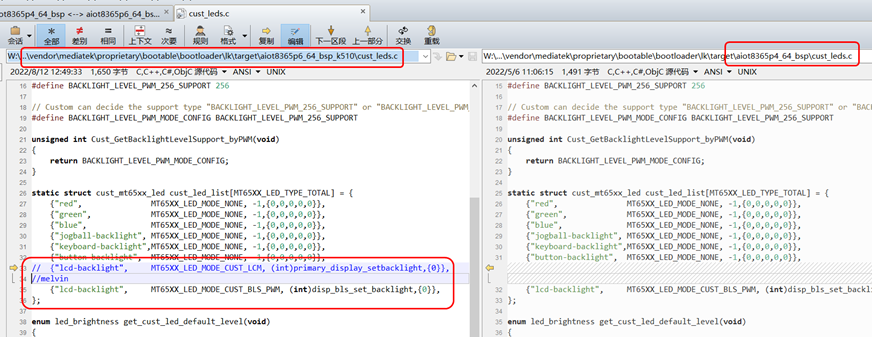

5) 編譯燒錄後，能看到圖像，但很暗很暗，沒有背光。
修改背光控制即可。
至此，panel驅動lk部分的移植完成！
二、 Kernel 部分
kernel部分，android S0 與 Q0 R0 版本不一樣，驅動的路徑也不一樣！
1) 驅動路徑及源碼kernel-5.10\drivers\gpu\drm\panel基於已存在的驅動文件panel-ilitek-ili9881c.c 即可！根據板子修改驅動內配置。增加panel驅動的.compatible 字符串 與dts匹配
2) Makefile kconfig的配置，已經有了，只需修改defconfig的配置即可

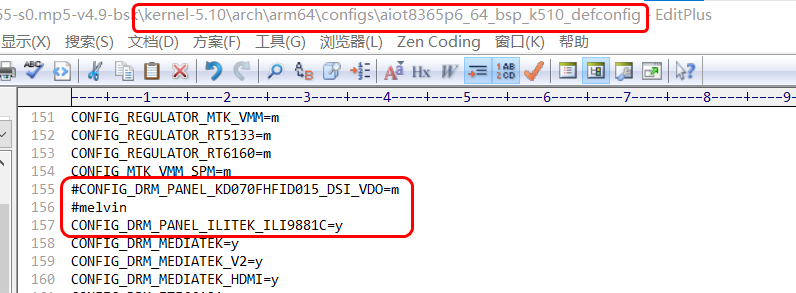

3) defconfig的配置kernel-5.10\arch\arm64\configs\ aiot8365p6_64_bsp_k510_defconfig
這裡要修改，CONFIG_DRM_PANEL_ILITEK_ILI9881C=m 以便 ko 模塊。

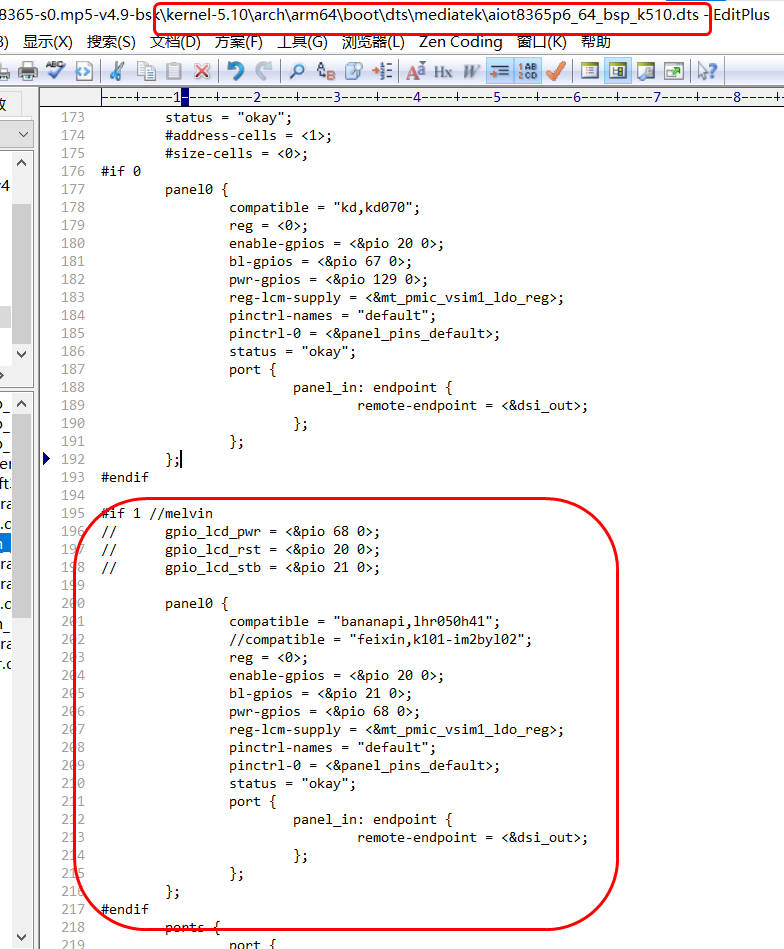

4) dts的配置4) dts的配置kernel-5.10\arch\arm64\boot\dts\mediatek\ aiot8365p6_64_bsp_k510.dts
5) device的projectconfig.mk配置

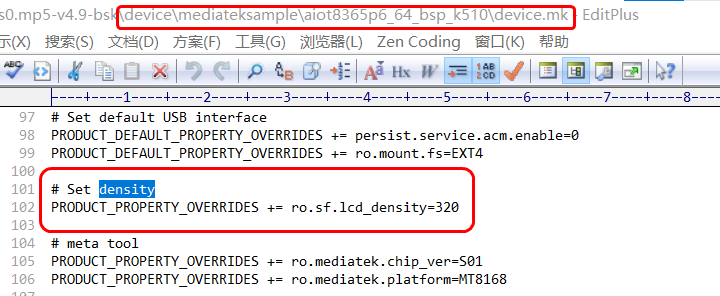

6) 配置panel density

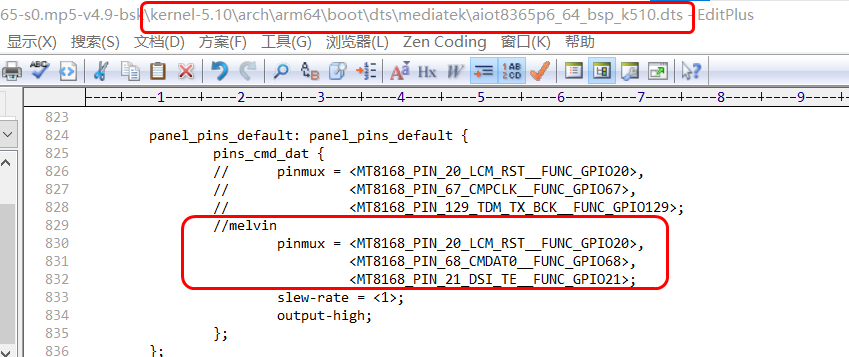

7) 調整驅動i/o口的具體配置，
panelenable-gpios = <&pio 20 0>;
bl-gpios = <&pio 67 0>;
pwr-gpios = <&pio 129 0>;
reg-lcm-supply = <&mt_pmic_vsim1_ldo_reg>;
編譯後燒錄即可。
完畢！
