根據設計SX1262可依應用程序的優先考欲來使用兩種形式的電壓調節(DC-DC 降壓轉換器或線性 LDO 穩壓器)

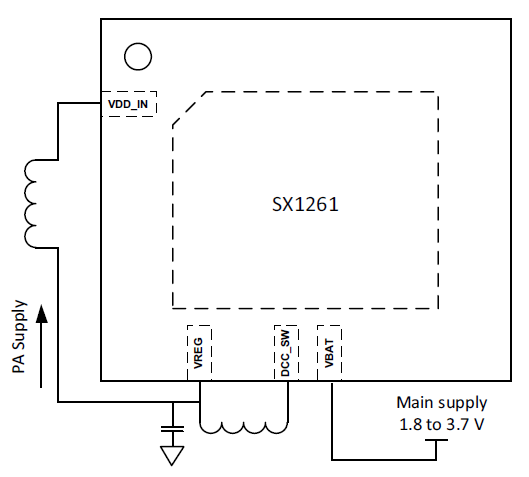

一, 選擇使用SX1261內部 DC-DC 電源穩壓器的選項
二, 選擇使用SX1261內部 LDO 電源穩壓器的選項
本選項使用內部的 LDO 穩壓器同時提供芯片核心部分和功率放大器 (PA)
由於SX1262可以提供高達22dB的輸出功率,所以PA必達到3.3V以上(如下圖)。。

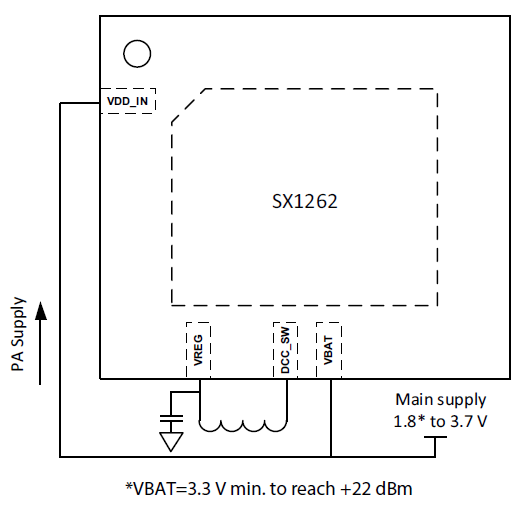

本選項使用鋰電池直接連結至PA,再使用DC-DC將電壓降至1.8V核心電壓

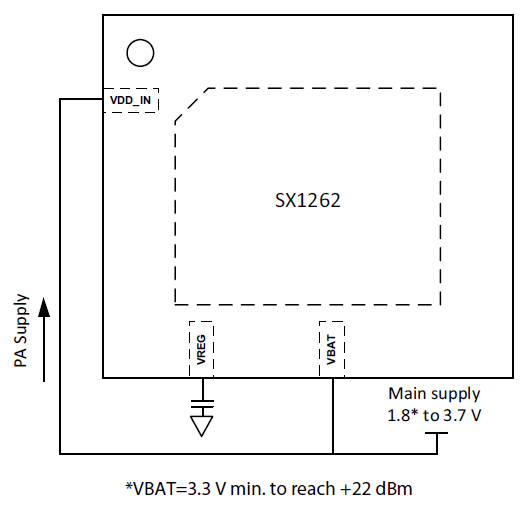

本選項使用鋰電池直接連結至PA,再使用內部的 LDO 穩壓器提供芯片核心部分
