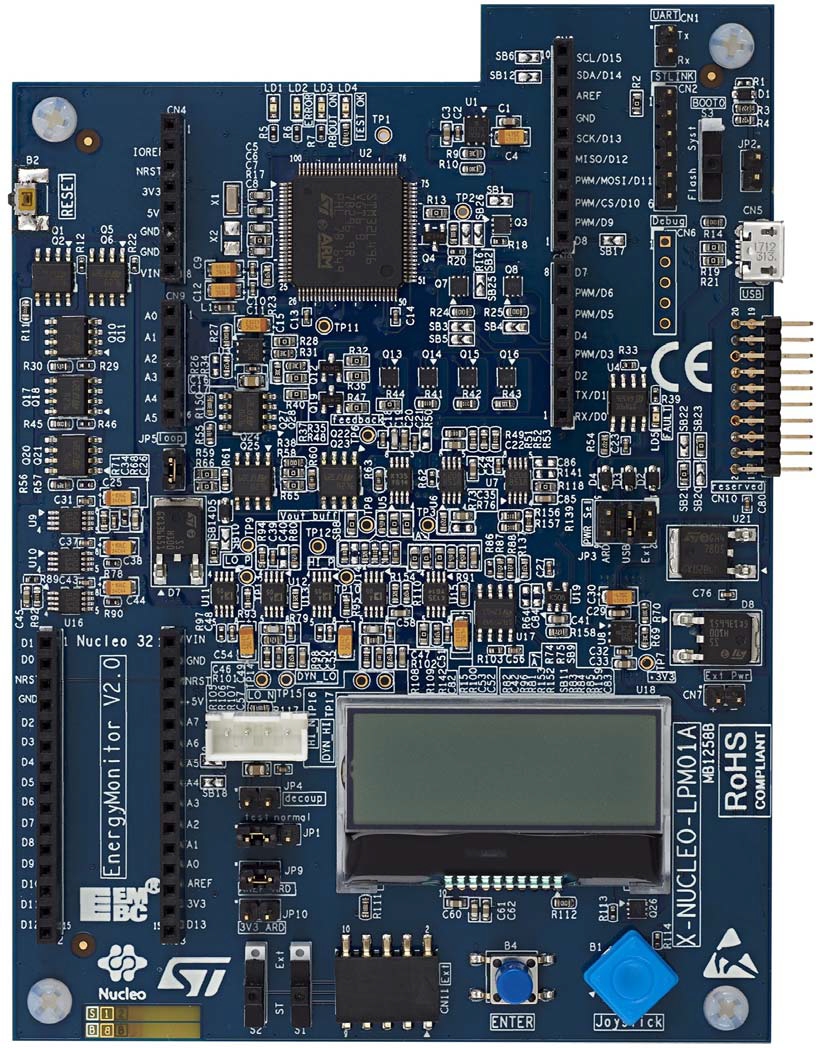

X-NUCLEO-LPM01A是一款 1.8 V 至 3.3 V 可編程電源，具有先進的功耗測量能力。 它執行消耗平均（靜態測量高達 200 mA）以及實時分析（動態測量高達 50 mA，帶寬為 100 kHz）。 X-NUCLEO-LPM01A 可以在獨立模式下運行（使用其 LCD、操縱桿和按鈕來顯示靜態測量值），也可以在通過 USB 連接到主機 PC 的受控模式下運行（使用 STM32CubeMonitor-Power 軟件工具及其全面的圖形用戶界面） . 它可用於提供和測量 STM32 Nucleo-32、Nucleo-64 或 Nucleo-144 板的消耗，使用 Arduino 連接器。 或者，它提供和測量通過基本連接器通過電線連接的任何目標的消耗。
所有功能
STM32L496VGT6 微控制器具有 80 MHz / 100 DMIPS 的 Arm® Cortex®-M4 內核和三個 5 Msps 的 12 位 ADC
1.8 V 至 3.3 V 的可編程電壓源
靜態電流測量範圍為 1 nA 至 200 mA
動態測量：
100 kHz 帶寬，3.2 Msps 採樣率
電流從 100 nA 到 50 mA
從 180 nW 到 165 mW 的功率測量
通過功率測量時間積分的能量測量計算
執行 EEMBC ULPMark™ 測試
獨立模式：
單色 LCD，2 行 16 個字符，帶背光
帶選擇按鈕的 4 向操縱桿
輸入和重置按鈕
模式控制：
通過 USB FS micro-B 插座連接到 PC命令行（虛擬 COM 端口）
或STM32CubeMonitor-Power PC 工具。
4 個狀態 LED
目標板連接器：
Arduino™ Uno 和 Nano 連接器
基本連接器（白色）：4 線
靈活的輸入電源選項：
USB 微型 B (VBUS)
外部電源連接器（7 V 至 10 V）
Arduino Uno 和 Nano 連接器（引腳 5 V）
另外搭配的工具軟體有STM32CubeMonitor-Power (STM32CubeMonPwr) 使開發人員能夠快速分析目標板的低功耗性能。 該軟件工具通過 X-NUCLEO-LPM01A 擴展板或 STM32L562E-DK 探索套件專用中間板的能量計獲取功率測量值，並使用直觀的圖形界面顯示這些測量值。 X-NUCLEO-LPM01A 擴展板的電流動態測量範圍為 100 nA 至 50 mA，STM32L562E-DK Discovery 套件的能量計為 300 nA 至 150 mA，而 STM32CubeMonitor-Power 允許更新採集 參數和數據實時呈現。 還支持執行 EEMBC® ULPBench™ 測試以直接提供準確的 ULPMark™ 分數。
X-NUCLEO-LPM01A官網連結URL
X-NUCLEO-LPM01A - STM32 Power shield, Nucleo expansion board for power consumption measurement (UM2243) - STMicroelectronics
