2 .測試二 : Transient:
2.1 儀器設定 :

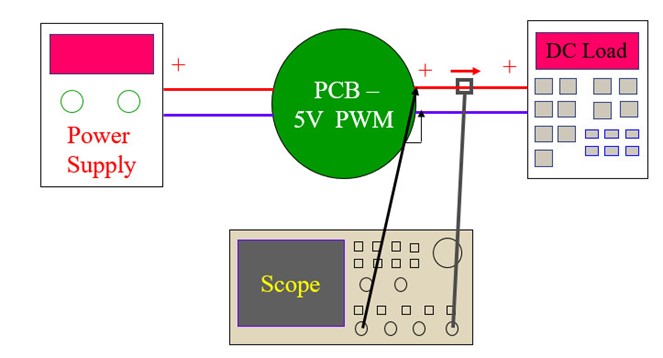

1 除原CH1外 ,再加掛上Current probe於CH4與輸出端 且須注意電流方向.
2 調整DC Load : THIGH & TLOW => 0.5ms , RISE & FALL => 1.275A/ms , HIGH => 6.7A , LOW => 1.5A , 在做拉載及按下 DYN 鍵 .
2.2 示波器設定 :
1 按CH1鍵 , 調Position鈕讓波形至適當位置 , 調整Vertical Scale 至 20 or 50mV,保留原Offset & Bandwidth設定值,Horizontal Scale 至 500ms .
2 按CH4鍵 , 調Position鈕讓波形至適當位置 , 調整Vertical Scale 至 2 V (或適當的波形大小), Bandwidth設定20MHz,如下圖波形所示.
3 再按 CH1 Measure MAX MIN
4 再按 CH4 Measure MAX MIN
設定完後,按下Clear Menu 鍵再按 Stop 鍵與 Hardcopy 儲存波形,並重新命名.
CH1的量測值 Max & Min 填在 Transient 表格中 .
3 .測試三 : Output OC Protection :
3.1 儀器設定 :
1 按原2.1之設備接線,調整DC Load的負載由小到大調整.
2 DC Load 拉載調整, 至電壓過電流保護.

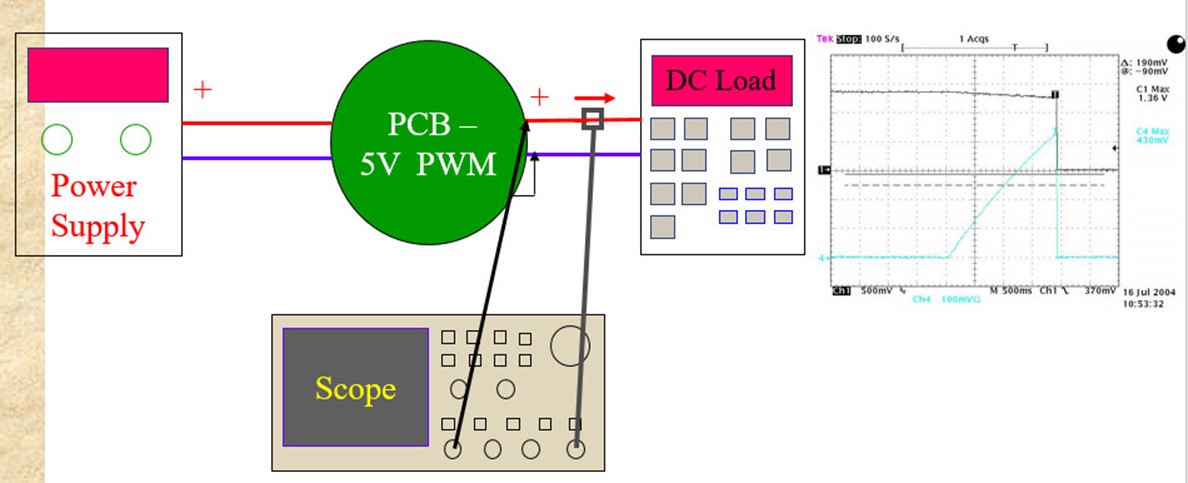

3.2 示波器設定 :
1 按CH1鍵 ,調整Vertical Scale 至 2V ,按Vertical menu ,將Offset值歸零 , 調 Position鈕讓波形至中上位置 , 調Horizontal Scale 至 200ms .

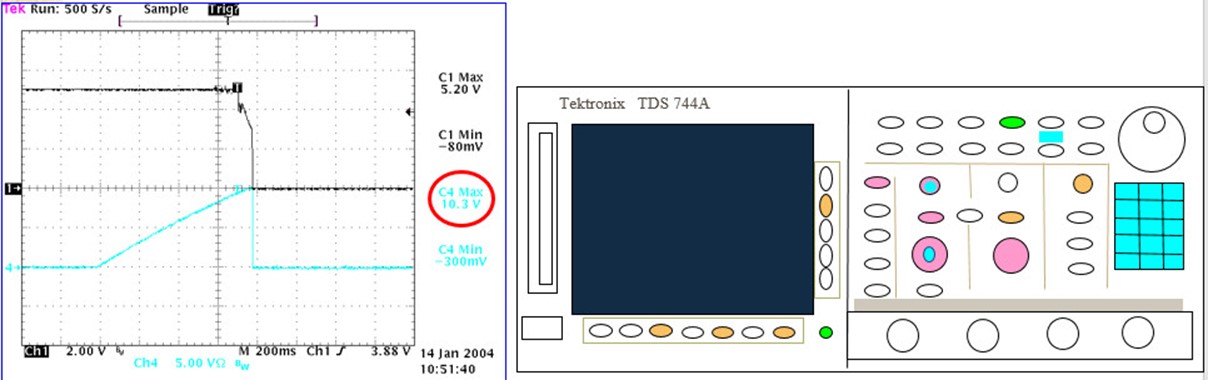

2 按CH4鍵 , 調整Vertical Scale 至 5VW(波形約佔畫面一半) ,調 Position鈕讓波形至最下一格位置 , 按 Horizontal menu -> Trigger Position -> 按右方數字鍵’70’再按Enter .
3 按Trigger Menu鍵,Source -> CH1 , Slope -> 下降 , Mode & Holdoff -> Normal , 再調整Main level於 0到Vout的中間.
4 保留原Measure & Bandwidth 設定,按下Clear Menu 鍵,將治具上開關Turn on,再按 Hardcopy 儲存波形 ,並重新命名.
CH1的量測值 Max填在 OCP表格中,若要重量需將電源重新再開啟.
