一、簡介

RT1010 有兩種外部Clock Source 和一個內部 Clock Source：

1. High frequency oscillator ( 24MHz )
2. Real time clock oscillator ( 32.768KHz )
3. Internal ring oscillator ( 1MHz )

所有的 Clock 都是從這三個 Source倍頻或除頻產生。內部包含四個 PLL module，個別 PLL 又包含 PFD可進行不同的倍頻，通過個別 MUX select 進行不同Clock source選擇及分配 clock 到周邊。

本文將介紹如何配置系統 Clock，具體上的 Register 內有哪些設定、是如何設定的；再透過 evkmimxrt1010_ccm_clockout 範例程式實際為 Clockout 配置各種頻率，包含如何從不同的 Source 獲得頻率、自身進行不同倍率的除頻。



二、Clock 的規格

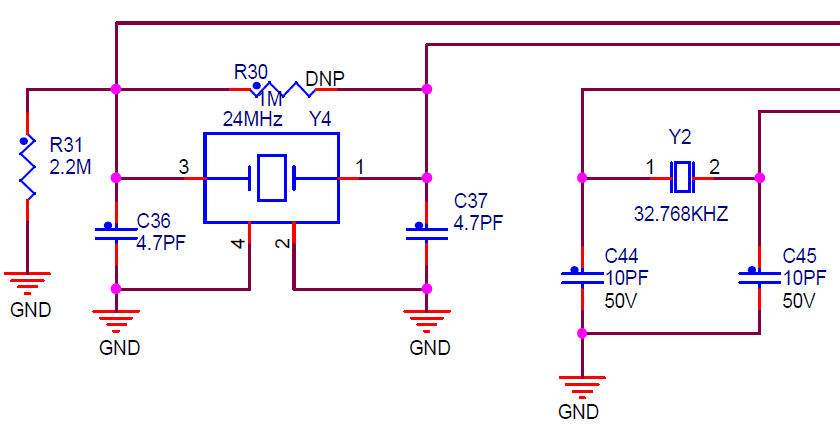

外部OSC ( 振盪器 ) 介紹：

兩端所接電容 ( 24MHz 的 C36 & C37、RTC 的 C44 & C45 )

並聯起來的電容值約等於負載電容

若負載電容值增大，則晶體振盪頻率降低、振盪穩定度增加、起振時間延後

並聯一個電阻 ( R30 ) 可穩定波形和使振盪器容易起振

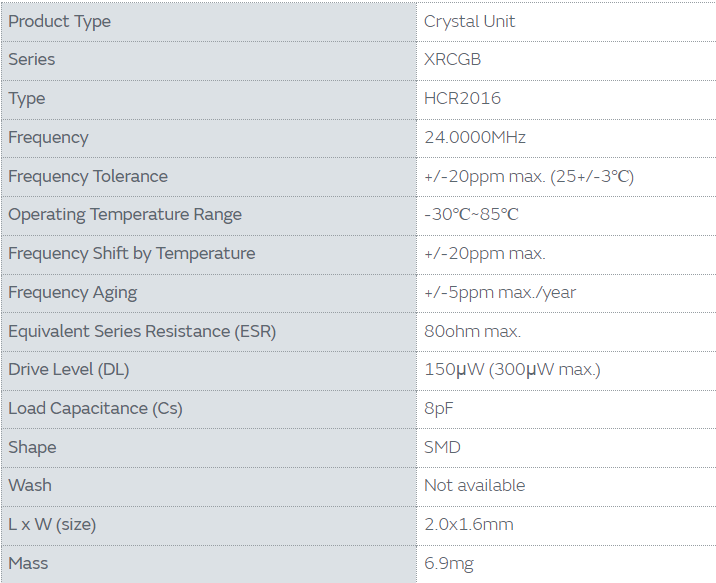

下圖為 24M OSC ( XRCGB24M000F2P29R0 ) 的規格，

如圖所示 Load Capacitance 為 8pF

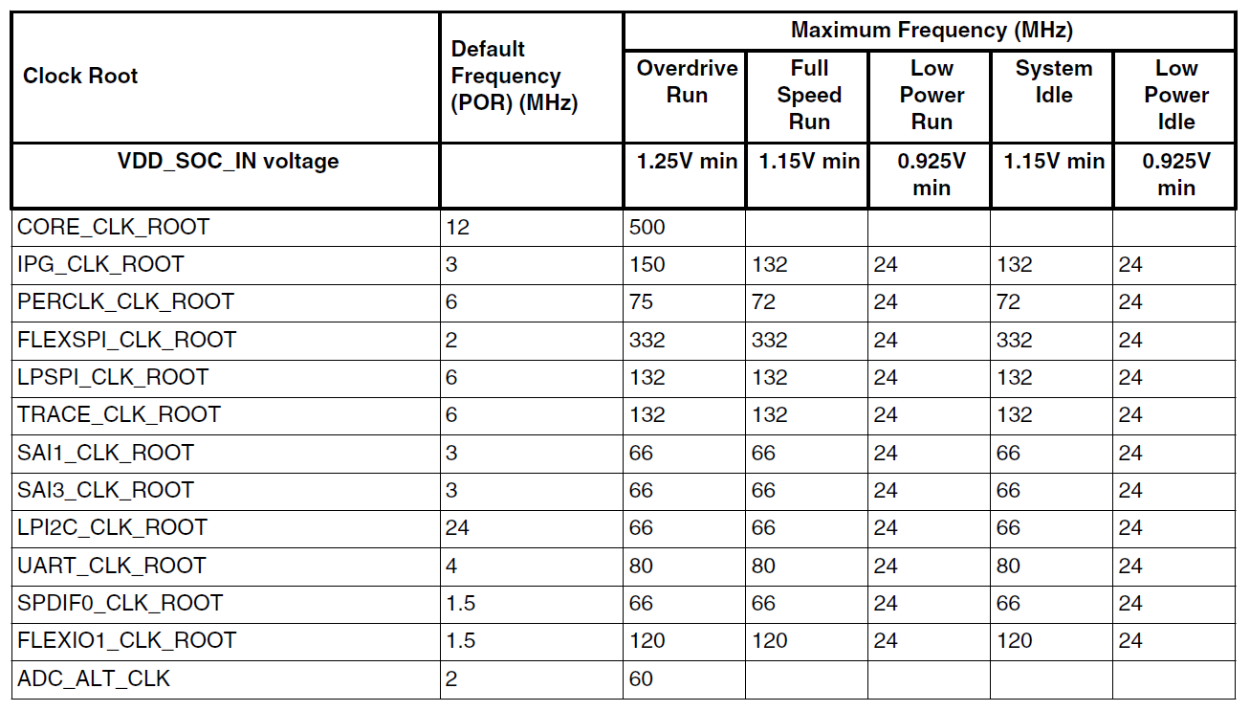

各個 Clock 在不同功耗模式下的頻率上限，建議各個模式下設定 Clock 頻率的時候不要超出上表的最高頻率。

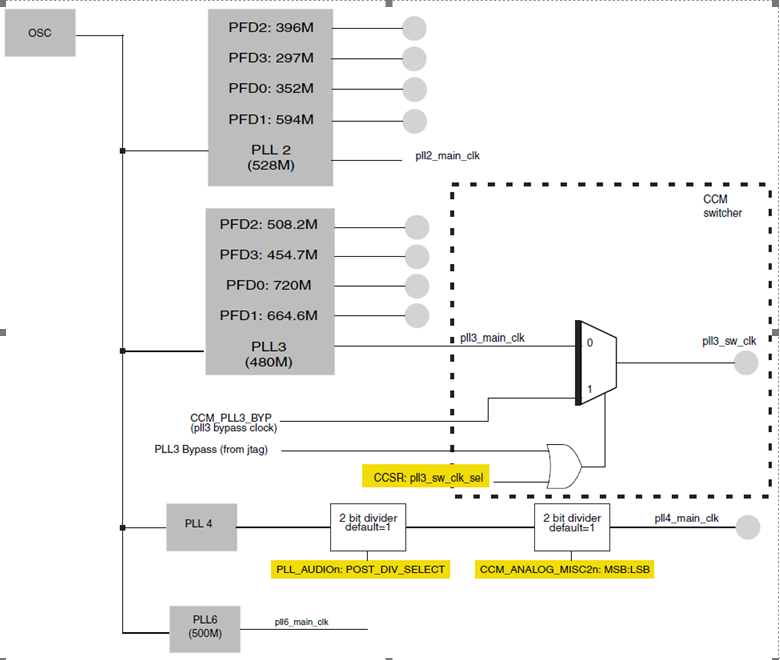

OSC ( 24MHz ) 提供頻率給各個 PLL ( Phase-locked loops ) 進行倍頻，PLL2、PLL3 再經過各自的 PFD ( Phase Fractional Dividers ) 倍頻或除頻出各種頻率，最終產生接近各個周邊所需要的頻率 ( Clock )。

• PLL2 在 RT1010 又可被稱為 System PLL
• PLL3 在 RT1010 又可被稱為 USB1 PLL
• PLL4 在 RT1010 又可被稱為 Audio PLL
• PLL6 在 RT1010 又可被稱為 ENET PLL

*詳見 i.MX RT1010 Processor Reference Manual , REV. 0 的 14.6.1 章節



三、System Clock 相關的 Register 說明

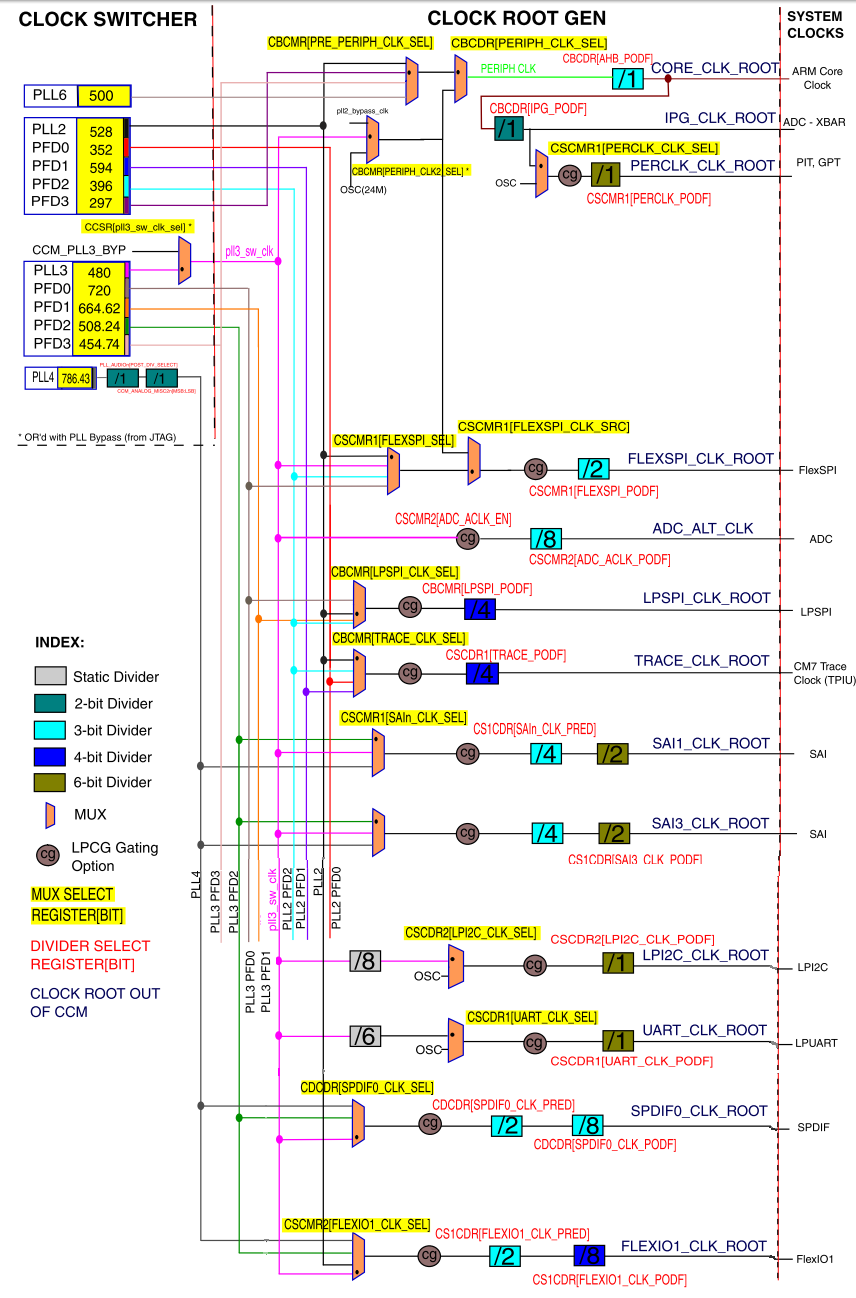

下圖為 RT1010 的 Clock Tree，CLOCK SWITCHER 選擇 PLL 和 PFD，然後各個周邊通過 Mux select 選擇需要的 Clock Source，最後通過除頻變成 SYSTEM CLOCKS 所需的頻率，本章節以 ARM Core Clock 為例說明相關的 Register 內容。

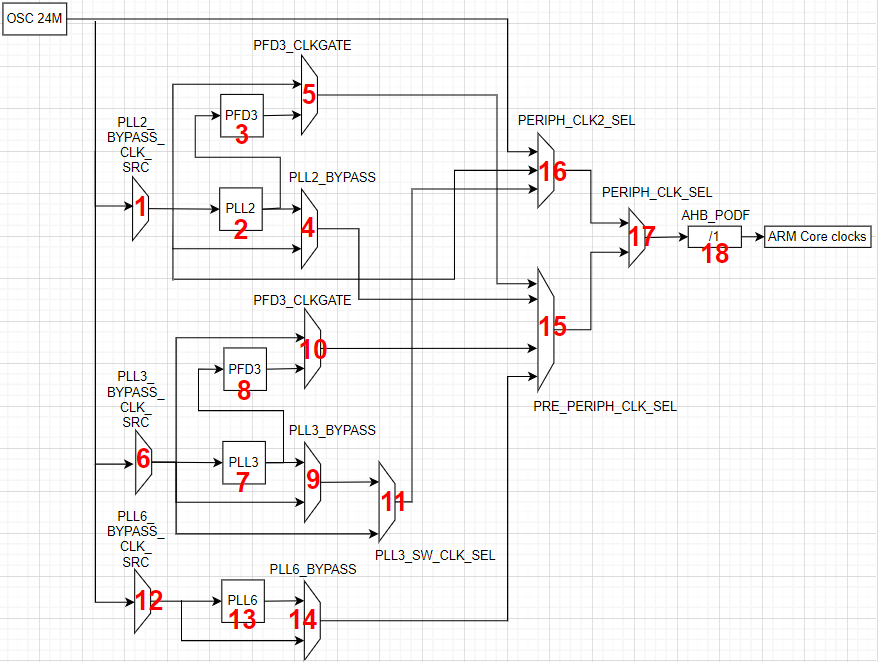

下圖為系統 ARM core Clocks 的 Block diagram：



以下是方塊圖中所有可能用到的 Register 的說明：

1). CCM_ANALOG_PLL_SYSn [ BYPASS_CLK_SRC ]

 選擇 24MHz OSC 為 source

2). CCM_ANALOG_PLL_SYSn [ DIV_SELECT ]

設成 1 讓 PLL 倍頻為 22 倍 ( 若設為 0 則為 20 倍 )

3). CCM_ANALOG_PFD_528n [ PFD3_FRAC ]

 設定 PFD 的倍頻和除頻

4). CCM_ANALOG_PLL_SYSn [ BYPASS ]

 選擇是否要經過 PLL 倍頻

5). CCM_ANALOG_PFD_480n [ PFD3_CLKGATE ]

 選擇是否要經過 PFD 倍頻

6). CCM_ANALOG_PLL_USB1n [ BYPASS ]

 選擇 24MHz OSC 為 source

7). CCM_ANALOG_PLL_USB1n [ DIV_SELECT ]

設成 0 讓 PLL 倍頻為 20 倍 ( 若設為 1 則為 22 倍 )

8). CCM_ANALOG_PFD_480n [ PFD3_FRAC ]

設定 PFD 的倍頻和除頻

9). CCM_ANALOG_PLL_USB1n [ BYPASS ]

選擇是否要經過 PLL 倍頻

10). CCM_ANALOG_PFD_480n [ PFD3_CLKGATE ]

選擇是否要經過 PFD 倍頻

11). CCM_CCSR [ PLL3_SW_CLK_SEL ]

 選擇 PLL3_SW_CLK_SEL 的 source 來源

12). CCM_ANALOG_PLL_ENETn [ BYPASS_CLK_SRC ]

選擇 24MHz OSC 為 source

13). CCM_ANALOG_PLL_ENETn [ ENET_500M_REF_EN ]

 允許 PLL 將 source 倍頻成 500MHz

14). CCM_ANALOG_PLL_ENETn [ BYPASS ]

選擇是否要經過 PLL 倍頻

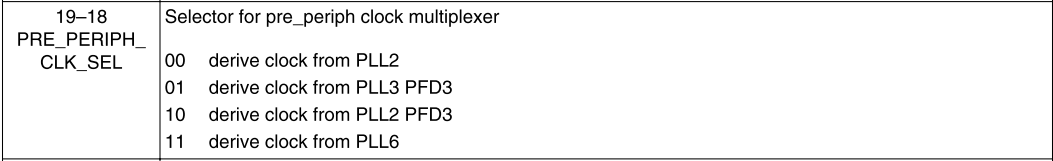

15). CCM_CBCMR [ PRE_PERIPH_CLK_SEL ]

 選擇 PRE_PERIPH_CLK_SEL 的 source 來源

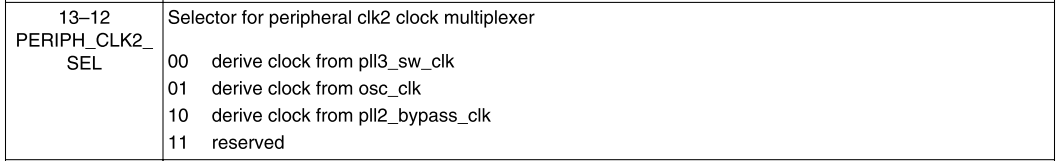

16). CCM_CBCMR [ PERIPH_CLK2_SEL ]

 選擇 PERIPH_CLK2_SEL 的 source 來源

17). CCM_CBCMR [ PERIPH_CLK_SEL ]
 選擇 PERCLK_CLK_SEL 的 source 來源

18). CCM_CBCDR [ AHB_PODF ]

 選擇 AHB_PODF 的除頻值

依據 Register 的說明在對應的位置填入對應的值，即可根據需求設定 Register 的值，進而設出想要的頻率。

四、實作

直接以 Register 配置 Clockout1 的 Clock 為 ARM Core Clock，然後透過 Clockout Pin 輸出量測配置結果

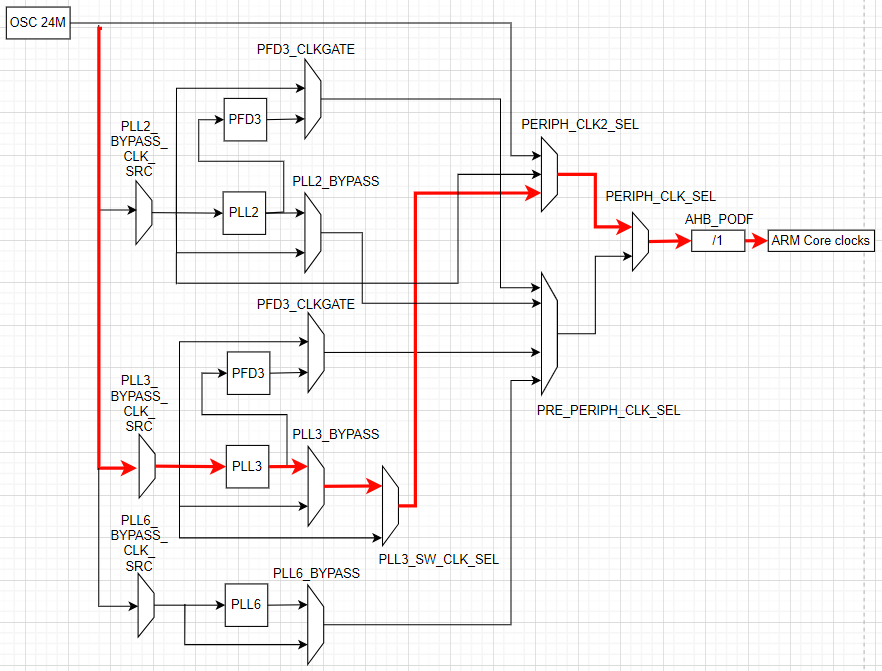

紅色部分為具體配置路線

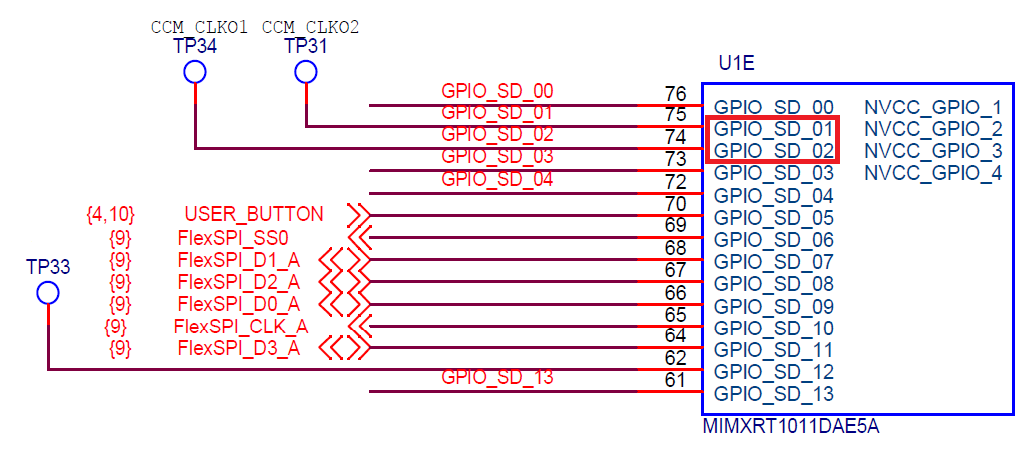

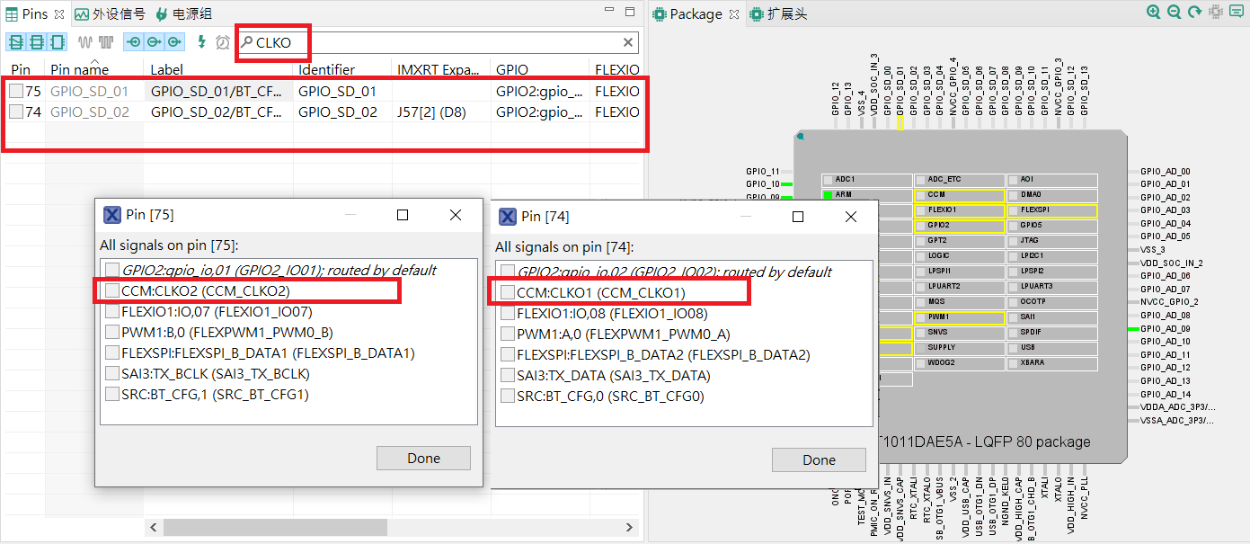

CLK01 (TP34) 、 CLK02 (TP31)

 以下是兩根 Clockout Pin 可量測的 Source

CLKO1：

PLL3 SW Clock ( Divided by 2 )、PLL2 Clock ( Divided by 2 )、ENET PLL Clock ( Divided by 2 )、Core Clock Root、IPG Clock Root、Perclk Root、PLL4 Main Clock



CLKO2：

LPI2C Clock Root、OSC Clock、LPSPI Clock Root、SAI1 Clock Root、SAI3 Clock Root、Trace Clock Root、Flexspi Clock Root、UART Clock Root、Spdif0 Clock Root



固定為 Pin74 & Pin75 無法修改


完整程式碼：

XTALOSC24M->LOWPWR_CTRL = (( 0 << XTALOSC24M_LOWPWR_CTRL_OSC_SEL_SHIFT) & XTALOSC24M_LOWPWR_CTRL_OSC_SEL_MASK);

CCM_ANALOG->PLL_USB1 = (( 0 << CCM_ANALOG_PLL_USB1_BYPASS_CLK_SRC_SHIFT) & CCM_ANALOG_PLL_USB1_BYPASS_CLK_SRC_MASK);

CCM_ANALOG->PLL_USB1 = (( 0 << CCM_ANALOG_PLL_USB1_DIV_SELECT_SHIFT) & CCM_ANALOG_PLL_USB1_DIV_SELECT_MASK);

CCM_ANALOG->PLL_USB1 = (( 1 << CCM_ANALOG_PLL_USB1_BYPASS_SHIFT) & CCM_ANALOG_PLL_USB1_BYPASS_MASK);

CCM->CCSR = (( 0 << CCM_CCSR_PLL3_SW_CLK_SEL_SHIFT) & CCM_CCSR_PLL3_SW_CLK_SEL_MASK);

CCM->CBCMR = (( 0 << CCM_CBCMR_PERIPH_CLK2_SEL_SHIFT) & CCM_CBCMR_PERIPH_CLK2_SEL_MASK);

CCM->CBCDR = (( 1 << CCM_CBCDR_PERIPH_CLK_SEL_SHIFT) & CCM_CBCDR_PERIPH_CLK_SEL_MASK);

CCM->CBCDR = (( 0 << CCM_CBCDR_AHB_PODF_SHIFT) & CCM_CBCDR_AHB_PODF_MASK);

CCM->CCOSR = (( 1 << CCM_CCOSR_CLKO1_EN_SHIFT) & CCM_CCOSR_CLKO1_EN_MASK);

CCM->CCOSR = (( 7 << CCM_CCOSR_CLKO1_DIV_SHIFT) & CCM_CCOSR_CLKO1_DIV_MASK)

CCM->CCOSR = (( 11 << CCM_CCOSR_CLKO1_SEL_SHIFT) & CCM_CCOSR_CLKO1_SEL_MASK);



程式碼說明：

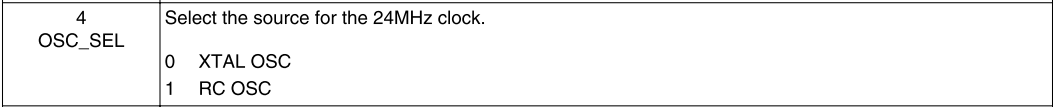

選擇 24MHz XTAL OSC 為 OSC 的 Source 來源


實際修改 Register 命令

XTALOSC24M->LOWPWR_CTRL = (( 0 <<XTALOSC24M_LOWPWR_CTRL_OSC_SEL_SHIFT) & XTALOSC24M_LOWPWR_CTRL_OSC_SEL_MASK);



選擇 24MHz OSC 當作 PLL3 的 Source


實際修改 Register 命令

CCM_ANALOG->PLL_USB1 = (( 0 << CCM_ANALOG_PLL_USB1_BYPASS_CLK_SRC_SHIFT) & CCM_ANALOG_PLL_USB1_BYPASS_CLK_SRC_MASK);



將 PLL3 的倍頻調整為 20 倍


實際修改 Register 命令

CCM_ANALOG->PLL_USB1 = (( 0 << CCM_ANALOG_PLL_USB1_DIV_SELECT_SHIFT) & CCM_ANALOG_PLL_USB1_DIV_SELECT_MASK);



選擇經過 PLL3 倍頻


實際修改 Register 命令

CCM_ANALOG->PLL_USB1 = (( 1 << CCM_ANALOG_PLL_USB1_BYPASS_SHIFT) & CCM_ANALOG_PLL_USB1_BYPASS_MASK);

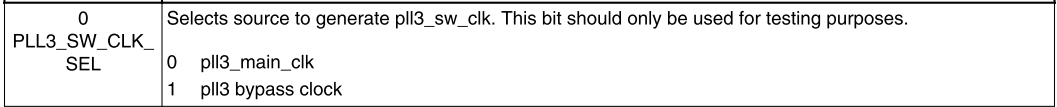

選擇 pll3_main_clk ( 倍頻過的頻率 ) 為 PLL3_SW_CLK 的 Source


實際修改 Register 命令

CCM->CCSR = (( 0 << CCM_CCSR_PLL3_SW_CLK_SEL_SHIFT) & CCM_CCSR_PLL3_SW_CLK_SEL_MASK);

選擇 pll3_sw_clk 為 PERIPH_CLK2_SEL 的 Source


實際修改 Register 命令

CCM->CBCMR = (( 0 << CCM_CBCMR_PERIPH_CLK2_SEL_SHIFT) & CCM_CBCMR_PERIPH_CLK2_SEL_MASK);



選擇PERIPH_CLK2_SEL 為 PERIPH_CLK_SEL 的 Source


實際修改 Register 命令

CCM->CBCDR = (( 1 << CCM_CBCDR_PERIPH_CLK_SEL_SHIFT) & CCM_CBCDR_PERIPH_CLK_SEL_MASK);

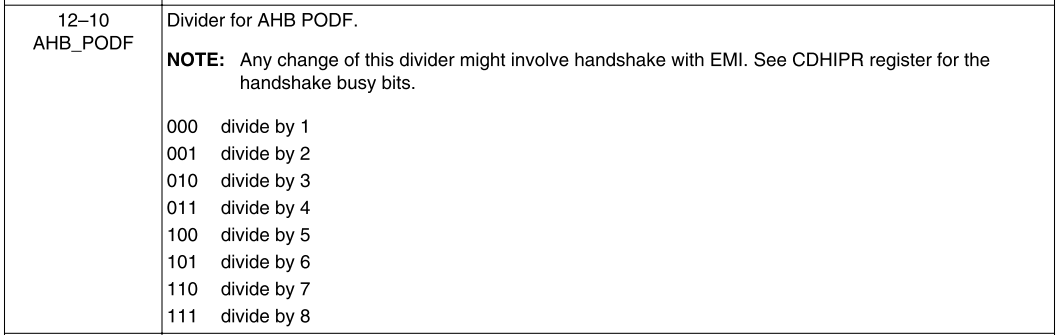

選擇 AHB_PODF 的除頻值為 1


實際修改 Register 命令

CCM->CBCDR = (( 0 << CCM_CBCDR_AHB_PODF_SHIFT) & CCM_CBCDR_AHB_PODF_MASK);

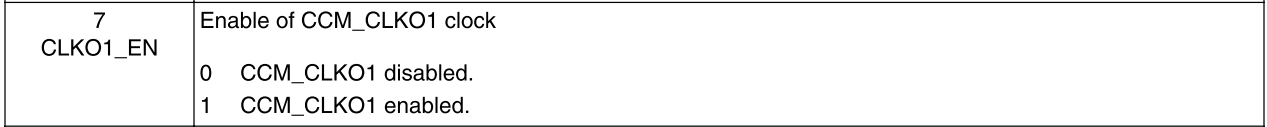

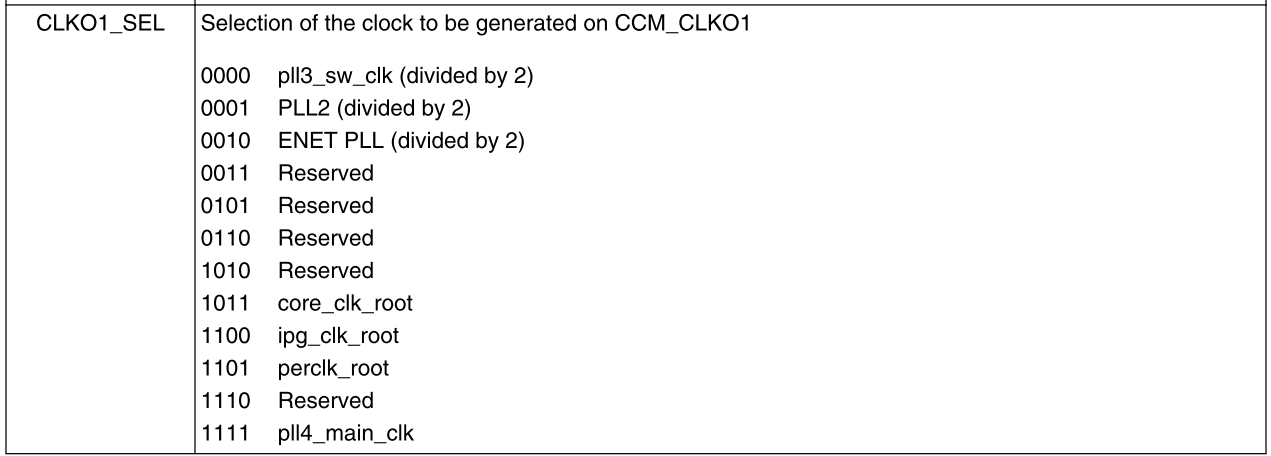

Enable CLKO1、設定 CLKO1 的 source 和 divide 值




實際修改 Register 命令

CCM->CCOSR = (( 1 << CCM_CCOSR_CLKO1_EN_SHIFT) & CCM_CCOSR_CLKO1_EN_MASK);

CCM->CCOSR = (( 7 << CCM_CCOSR_CLKO1_DIV_SHIFT) & CCM_CCOSR_CLKO1_DIV_MASK)

CCM->CCOSR = (( 11 << CCM_CCOSR_CLKO1_SEL_SHIFT) & CCM_CCOSR_CLKO1_SEL_MASK);

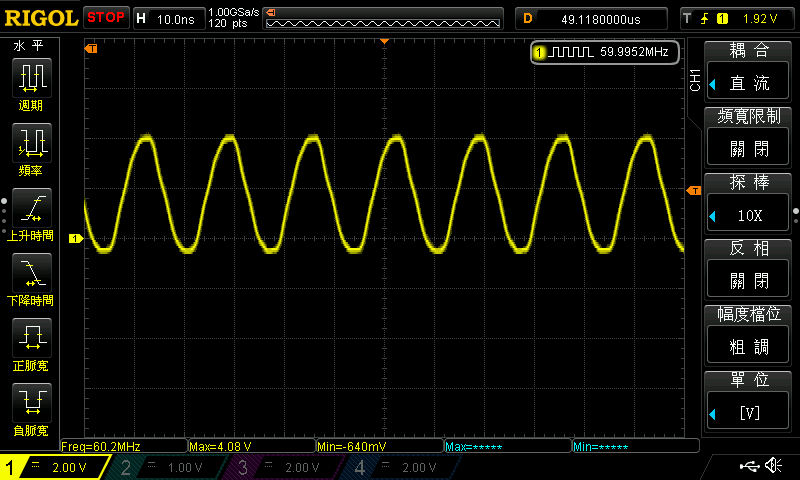

實際運行的結果：

Source = Arm core clock = 480MHz，Divider = 8

理論輸出值為 60MHz，實際量測結果為 60.2MHz

五、附錄

• 一些常用的Register 全名：CCM (Clock Control Module)

CCM_CCR (CCM Control Register)

CCM_CSR (CCM Status Register)

CCM_CCSR (CCM Clock Switcher Register)

CCM_CBCDR (CCM Bus Clock Divider Register)

CCM_CBCMR (CCM Bus Clock Multiplexer Register)



參考資料：i.MX RT1010 Processor Reference Manual .pdf
