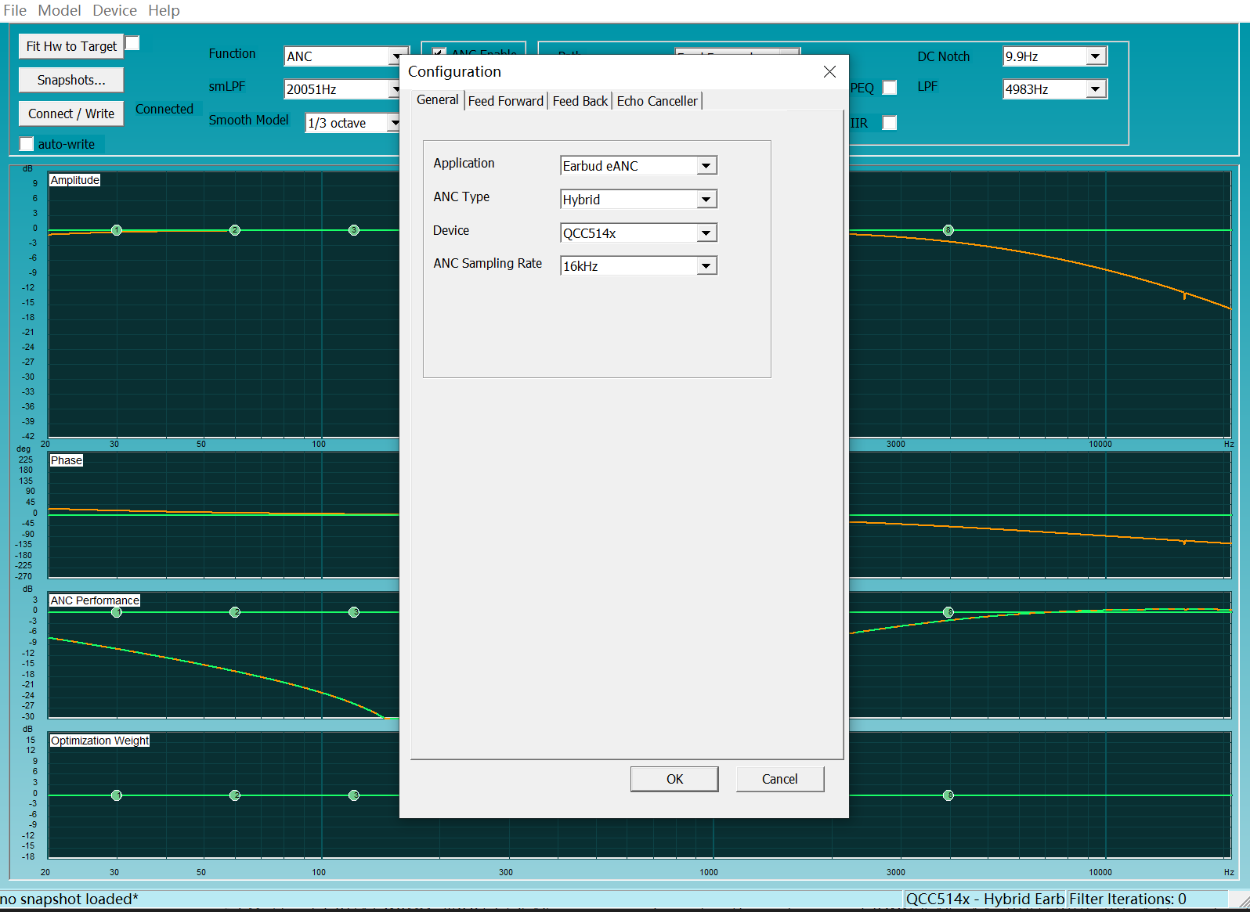

1.接着上一节的介绍，MDE通过command，USB连接样机，进入Qualcomm ANC Filter Designer工具，建议使用2.4.4的版本，带宽可以看到10HZ以前，更宽；选择Earbud EANC，ANC Sampling Rate根据软件设置16/32/64KHZ;

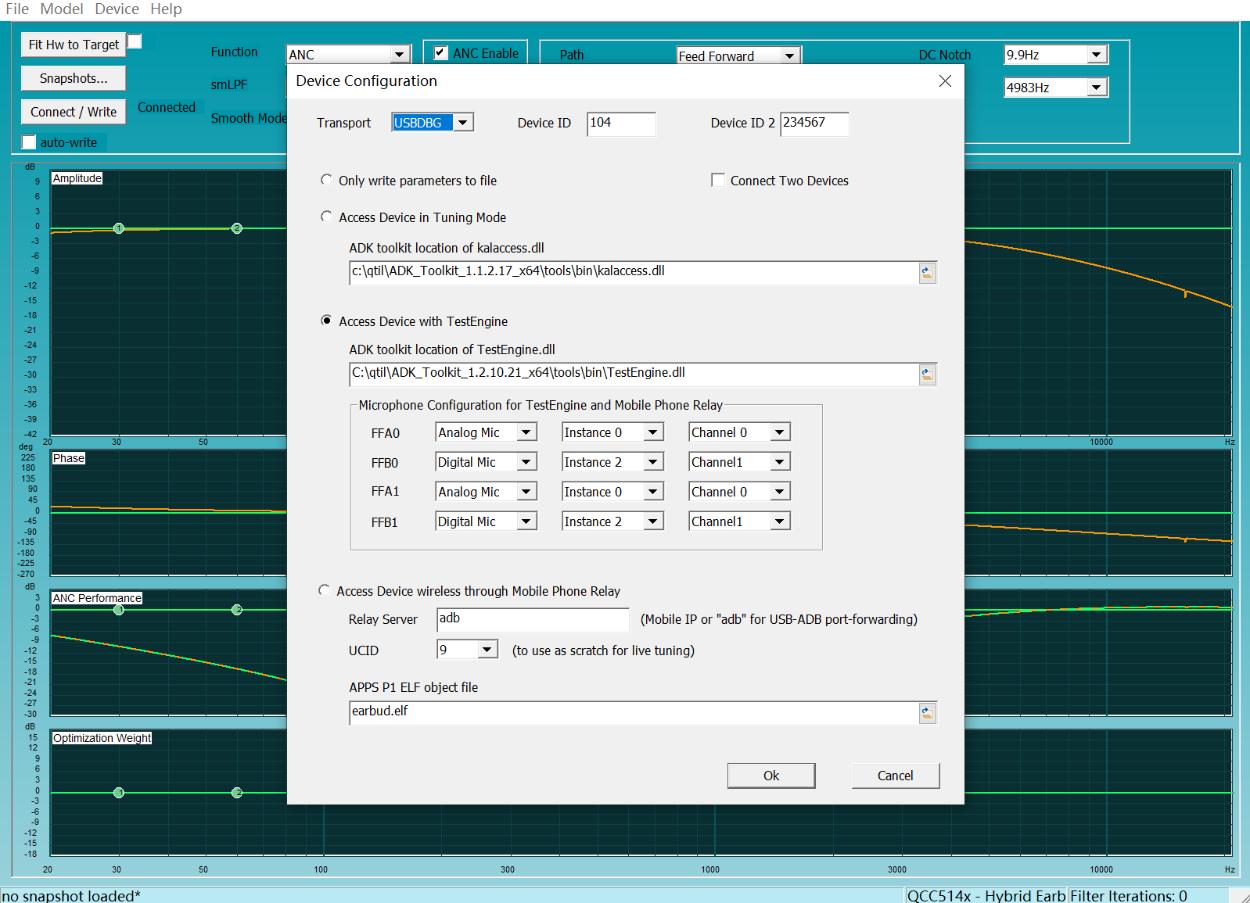

2.在device中设置USB端口和MIC：选择Testengine dll模式和文件，配置FF为数值MIC6在instance2,FB为模拟mic1在instance0；

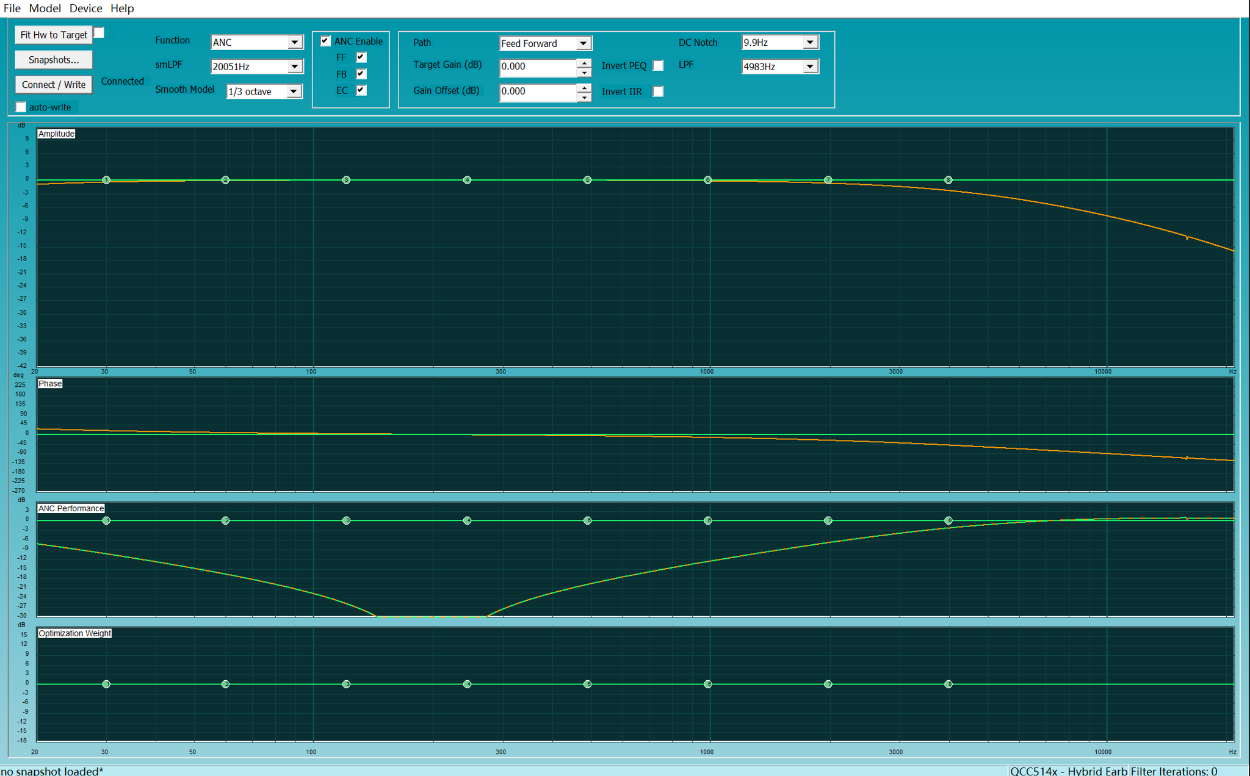

3.点击connect/write，连接成功即可，如果连接错误会弹出相应的错误窗口；

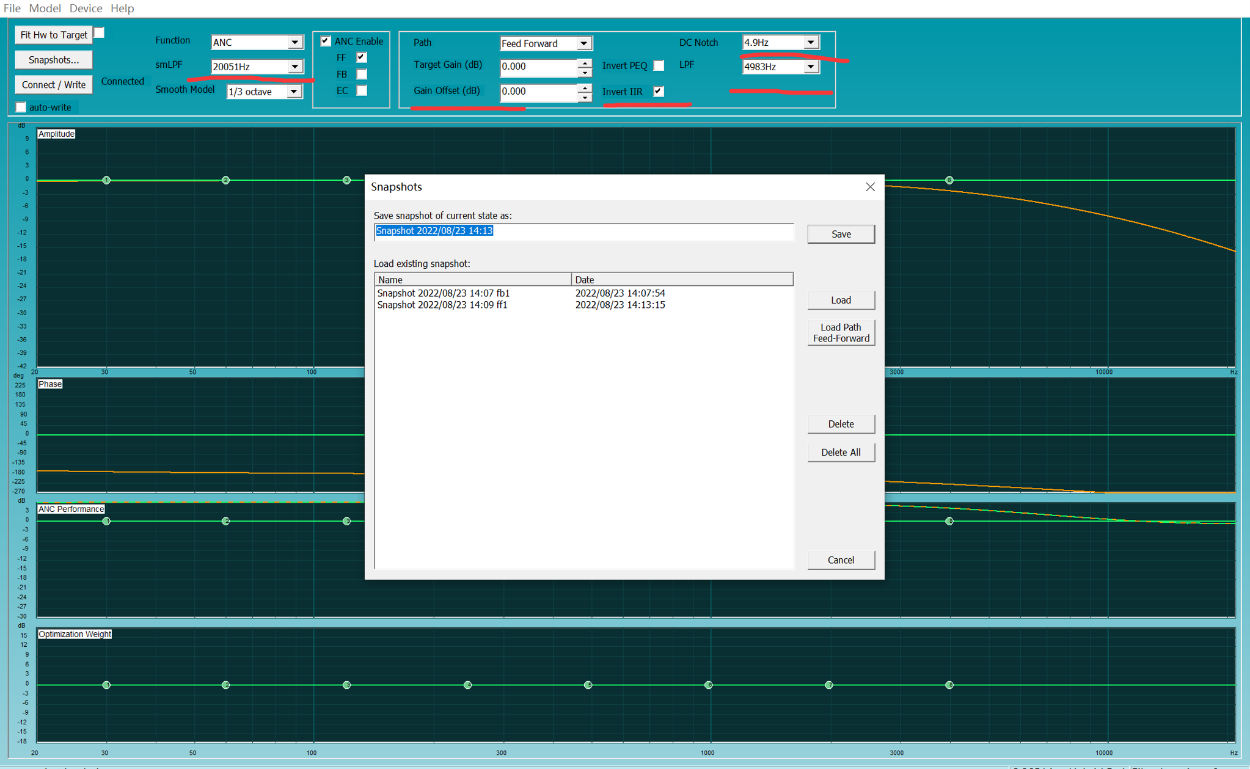

4分别选择FB/FF，只调整DC Notch的频率，在FB的模式下，频率不宜太大，FB的有效从低频20HZ开始；调整LPF，调整Gain Offset和Intert IIR的情况下，保证FB和FF有6DB以上的performance即可，在这个基础上保存工程文件为baisline;测试FF/FB performance使用还是粉噪，在录音open earbud/anc off/ ff only/fb only/anc on五组音时候要使用qualcomm提供的Source Shaped multitone.wav立体声；录音也是立体声，包括声卡输出的Source Shaped multitone.wav和人工耳拾音；
2.在device中设置USB端口和MIC：选择Testengine dll模式和文件，配置FF为数值MIC6在instance2,FB为模拟mic1在instance0；
3.点击connect/write，连接成功即可，如果连接错误会弹出相应的错误窗口；
4分别选择FB/FF，只调整DC Notch的频率，在FB的模式下，频率不宜太大，FB的有效从低频20HZ开始；调整LPF，调整Gain Offset和Intert IIR的情况下，保证FB和FF有6DB以上的performance即可，在这个基础上保存工程文件为baisline;测试FF/FB performance使用还是粉噪，在录音open earbud/anc off/ ff only/fb only/anc on五组音时候要使用qualcomm提供的Source Shaped multitone.wav立体声；录音也是立体声，包括声卡输出的Source Shaped multitone.wav和人工耳拾音；

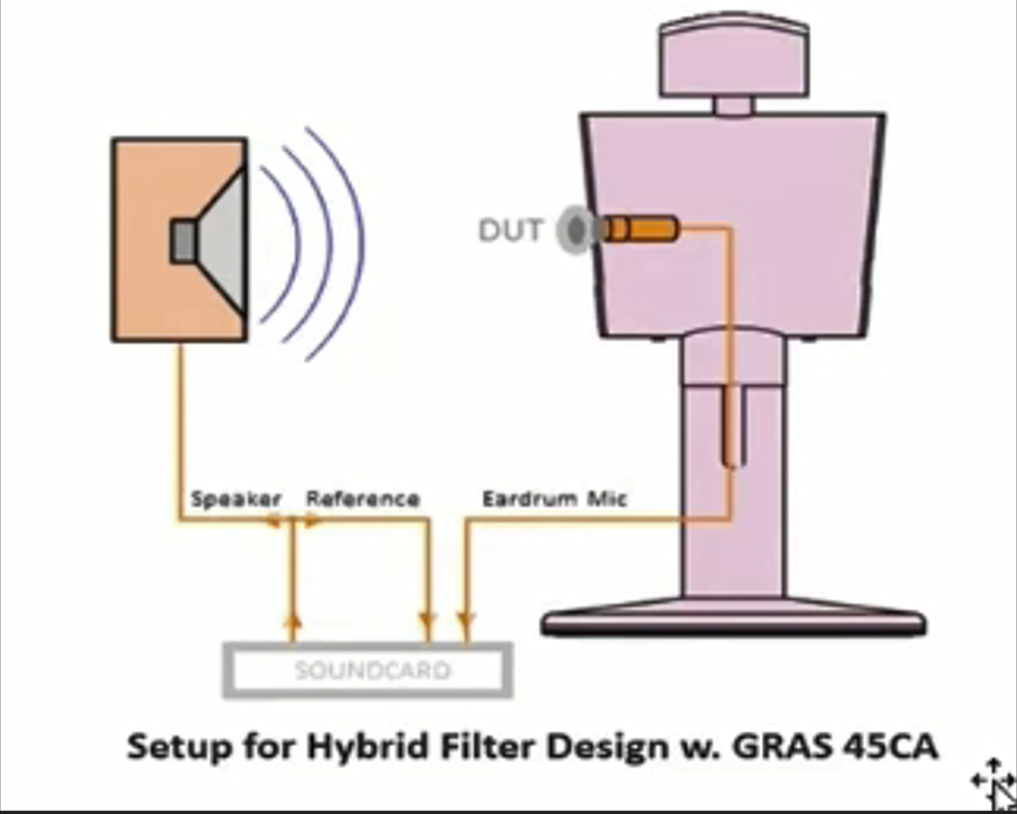

5.在调试好FF/FB有6DB以上的performance后，旧需要进行录音，录音需要Source Shaped multitone.wav，录音环境搭建如下：
- 设备需要SPK喇叭，声卡输出Source Shaped multitone.wav给到喇叭；
- 耳机佩戴到GRAS仿真耳上，仿真耳的MIC录音给到声卡；
- 声卡输出Source Shaped multitone.wav同时给到声卡作为输入参考信号，和仿真耳MIC的录音组成立体声；
- 声卡录音用cool editer，可以同时控制噪声输出和录音；其它录音工具或者仿真耳也行，只要适用。
- OPEN EAR: 喇叭播噪声，耳机取下来，仿真耳直接录音；
- PNC: 被动ANC，也是ANC off；
- FF only: FF ANC;
- FB only: FB anc;
- Hybrid: 混合ANC，即FF+FB；
