I2C总线协议详解

一、I2C总线简介

        I2C总线是Philips公司在八十年代初推出的一种串行、半双工的总线,主要用于近距离、低速的芯片之间的通信;I2C总线有两根双向的信号线,一根数据线SDA用于收发数据,一根时钟线SCL用于通信双方时钟的同步;I2C总线硬件结构简单,简化了PCB布线,降低了体统成本,提高了系统可靠性,因此在各个领域得到了广泛应用。
        I2C总线是一种多主机总线,连接在 I2C总线上的器件分为主机和从机。主机有权发起和结束一次通信,从机只能被动呼叫;当总线上有多个主机同时启用总线时,I2C也具备冲突检测和仲裁的功能来防止错误产生;每个连接到I2C总线上的器件都有一个唯一的地址(7bit),且每个器件都可以作为主机也可以作为从机(但同一时刻只能有一个主机),总线上的器件增加和删除不影响其他器件正常工作;I2C总线在通信时总线上发送数据的器件为发送器,接收数据的器件为接收器。
        I2C总线可以通过外部连线进行在线检测,便于系统故障诊断和调试,故障可以立即被寻址,软件也有利于标准化和模块化,缩短开发时间。
        I2C总线上可挂接的设备数量受总线的最大电容400pF限制。串行的8位双向数据传输速率在标准模式下可达100Kbit/s,快速模式下可达400Kbit/s,高速模式下可达3.4Mbit/s。总线具有极低的电流消耗,抗噪声干扰能力强,增加总线驱动器可以使总线电容扩大10倍,传输距离达到15m;兼容不同电压等级的器件,工作温度范围宽。

二、通信过程
    1,主机发送起始信号启用总线
    2,主机发送一个字节数据指明从机地址和后续字节的传送方向
    3,被寻址的从机发送应答信号回应主机
    4,发送器发送一个字节数据
    5,接收器发送应答信号回应发送器
    6,........ (循环步骤4、5)
    7,通信完成后主机发送停止信号释放总线

第4步和第5步用的是发送器和接收器,不是主机和从机,这是由第一个字节的最后一位决定主给从发,还是从给主发。也就是说,第一个字节和最后的停止信号一定是主机发给从机,但中间就不一定了。发送数据过程中不允许改变发送方向(除非重启一次通信,详见后文典型I2C时序(3)部分)。

三、寻址方式
I2C总线上传送的数据时广义的,既包括地址,又包括真正的数据。
主机在发送起始信号后必须先发送一个字节的数据,该数据的高7位为从机地址,最低位表示后续字节的传送方向,‘0’表示主机发送数据给->从机,‘1’表示从机发送数据给->主机。总线上所有的从机接收到该字节数据后都将这7位地址与自己的地址进行比较,如果相同,则认为自己被主机寻址,然后再根据第8位将自己定为发送器或接收器。

四、起始信号和停止信号

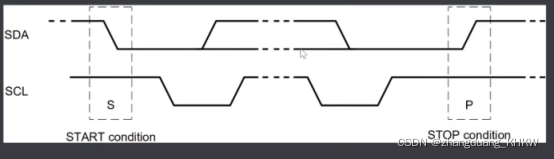

SCL为高电平时,SDA由高变低表示起始信号;
SCL为高电平时,SDA由低变高表示停止信号;
起始信号和停止信号都是由主机发出,起始信号产生后总线处于占用状态,停止信号产生后总线被释放,处于空闲状态。
空闲时,SCL与SDA都是高电平。



停止情况有两种:
主机不想发了,就发送停止信号;
从机不想接了,不应答,主机就发送停止信号结束此次通信。

五、 字节传送与应答

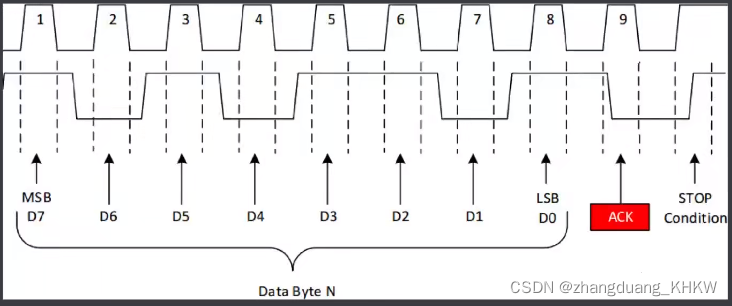

I2C总线通信时每个字节为8位长度,数据传送时,先传送最高位,后传送低位,发送器发送完一个字节数据后接收器必须发送1位应答位来回应发送器,即一帧共有9位。I2C每次发送数据必须是8位。MSB固定,先发高位,再发低位。



六、同步数据信号

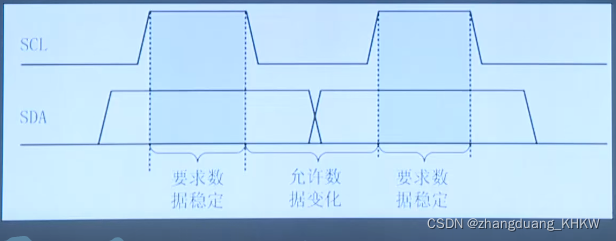

I2C总线在进行数据传送时,时钟线SCL为低电平期间发送器向数据线上发送一位数据,在此期间数据线上的信号允许发生变化,时钟线SCL为高电平期间接收器从数据线上读取一位数据,在此期间数据线上的信号不允许发生变化,必须保持稳定。



七、时钟同步与仲裁
(1)时钟同步
时钟同步是通过I2C总线上的SCL之间的线“与”(wire-AND)来完成的,即如果有多个主机同时产生时钟,那么只有所有master都发送高电平时,SCL上才表现为高电平,否则SCL都表现为低电平。

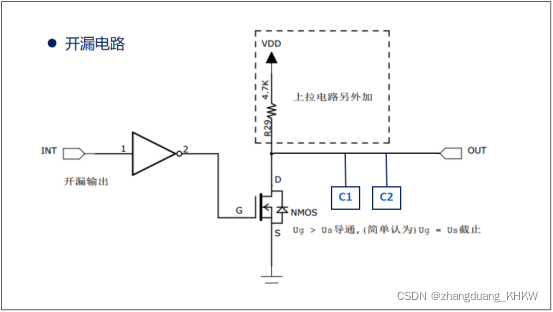

线“与”特性由开漏电路实现。如果控制开漏输出INT为0,低电平,则VGS >0,N-MOS管导通,使输出接地,若控制开漏输出INT为1 (它无法直接输出高电平) 时,则N-MOS 管关闭,所以引脚既不输出高电平,也不输出低电平,为高阻态。正常使用时必须外部接上拉电阻。也就是说,若有很多个开漏模式引脚(C1、C2....)连接到一起时,只有当所有引脚都输出高阻态,才由上拉电阻提供高电平,此高电平的电压为外部上拉电阻所接的电源的电压。若其中一个引脚为低电平,那线路就相当于短路接地,使得整条线路都为低电平,0 伏。

(2)仲裁

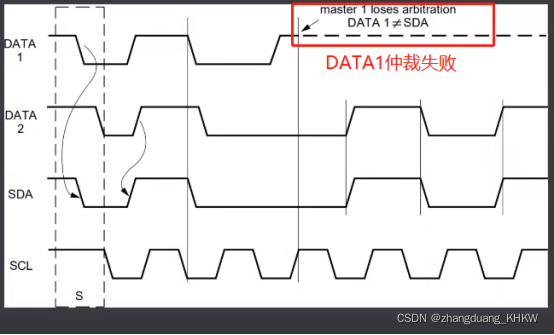

总线仲裁与时钟同步类似,当所有主机在SDA上都写1时,SDA的数据才是1,只要有一个主机写0,那此时SDA上的数据就是0.一个主机每发送一个bit数据,在SCL为高电平时,就检查SDA的电平是否和发送的数据一致,如果不一致,这个主机便知道自己输掉了仲裁,然后停止向SDA写数据。也就是说,如果主机一致检查到总线上数据和自己发送的数据一致,则继续传输,这样在仲裁过程中就保证了赢得仲裁的master不会丢失数据。输掉仲裁的主机在检测到自己输了之后也就不再产生时钟脉冲,并且要在总线空闲时才能重新传输。
仲裁的过程可能要经过多个bit的发送和检查,实际上两个主机如果发送的时序和数据完全一样,则两个主机都能正常完成整个数据传输。



注意:多个主机仲裁时,因为线“与”特性,谁低谁能强制SDA为低,也就是跟自己匹配,所以先高(高电平1)的那个就会仲裁失败。

八、典型I2C时序
(1)主机向从机发送数据

(2)从机向主机发送数据

(3)主机先向从机发送数据,然后从机再向主机发送数据

注:S:起始信号,A:应答信号,A非表示非应答,P:终止信号,
阴影部分表示数据由主机向从机传送,无阴影部分表示从机向主机发送数据。
数据传输中间如果想转换发送方向,不用发P停止信号,就不会释放总线,直接再发起始信号。
怎么发起始信号,怎么发停止信号,这些都不用关心,由I2C控制器完成,我们使用的时候只需要正确配置控制器相应的寄存器就可以了。
