東芝增加了五款新的 MOSFET 柵極驅動器 IC-TCK42xG系列，這將有助於減少器件佔地面積

日本川崎——東芝電子元件及存儲裝置株式會社（“東芝”）在其用於可穿戴設備等移動設備的TCK42xG 系列 MOSFET 柵極驅動器 IC 陣容中增加了五款產品。
該系列新產品配備過壓鎖定功能，可根據輸入電壓控制外部 MOSFET 的柵極電壓。

新產品有：
24V電源線用: TCK420G
12V電源線用: TCK422G、TCK423G
9V電源線用: TCK424G
5V電源線: TCK425G
連同已經推出的用於 20V 電源線的TCK421G

有了這一新增功能，TCK42xG 系列現在允許用戶從 10V 和 5.6V 兩種類型中選擇柵源電壓，從而提供更多 MOSFET 的覆蓋範圍。
此外，輸入過壓鎖定功能的不同檢測電壓系列允許產品用於5V至24V的電源線。當與外部back to back MOSFET 結合使用時，
它們也適用於配置負載開關電路（圖 1）或功率多路復用器電路（圖 2），具有反向電流阻斷功能。
此外，它們的內置電荷泵電路支持從 2.7V 到 28V 的寬輸入電壓範圍，可在間歇運行的外部back to back MOSFET 的柵極和源極之間提供穩定的電壓允許切換大電流。

什麼是外部back to back MOSFET 的反向電流阻斷？

當使用柵極驅動 IC 的負載開關需要阻止電流流入負載開關的功能時，兩個 N 溝道 MOSFET 背靠背外部連接（共源配置或共漏配置） 反向。 此功能稱為反向電流阻斷。


TCK42xG 系列採用 WCSP6G[1] 封裝，是業內最小的封裝之一[2]，可實現可穿戴設備和智能手機等小型設備的高密度安裝，有助於減少其占用空間。東芝還開發了“電源多路復用器電路”參考設計，這是一個利用 TCK42xG 功能的電源多路復用器的參考設計示例。

電源多路復用器電路 參考設計
在此參考設計中，具有 2 個輸入和 1 個輸出的電源多路復用器電路在一個小型 PCB 上實現。 MOSFET 柵極驅動器 IC、eFuse IC、齊納二極管和小封裝 MOSFET 從東芝的各種產品陣容中挑選出來，用於創建具有 BBM 和 MBB 開關的理想二極管特性。

備註：
[1] 1.2mm × 0.8mm 芯片級封裝
[2] 在 MOSFET 柵極驅動器 IC 中，東芝截至 2022 年 6 月的調查

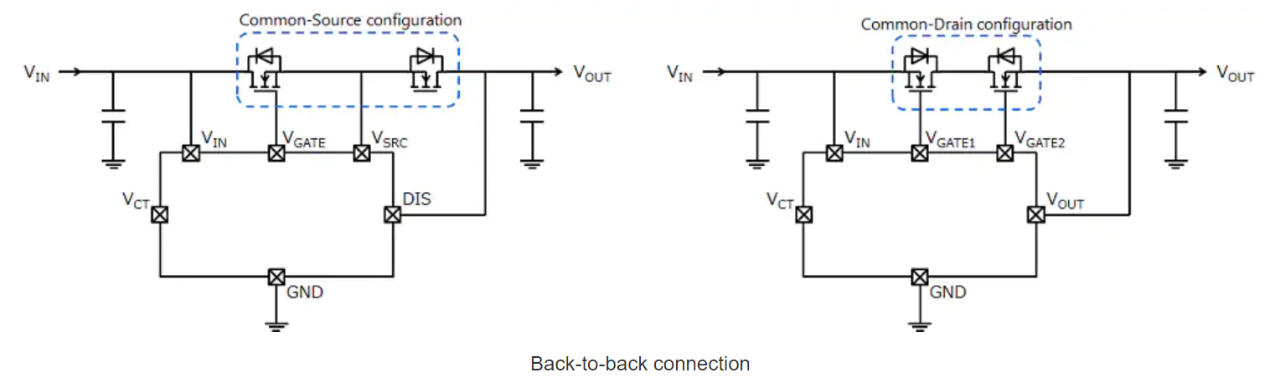

Fig.1: Load switch circuit (Single High-side, Back-to-Back)

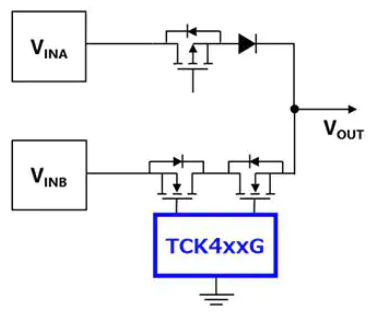

Fig.2: Power multiplexer circuit

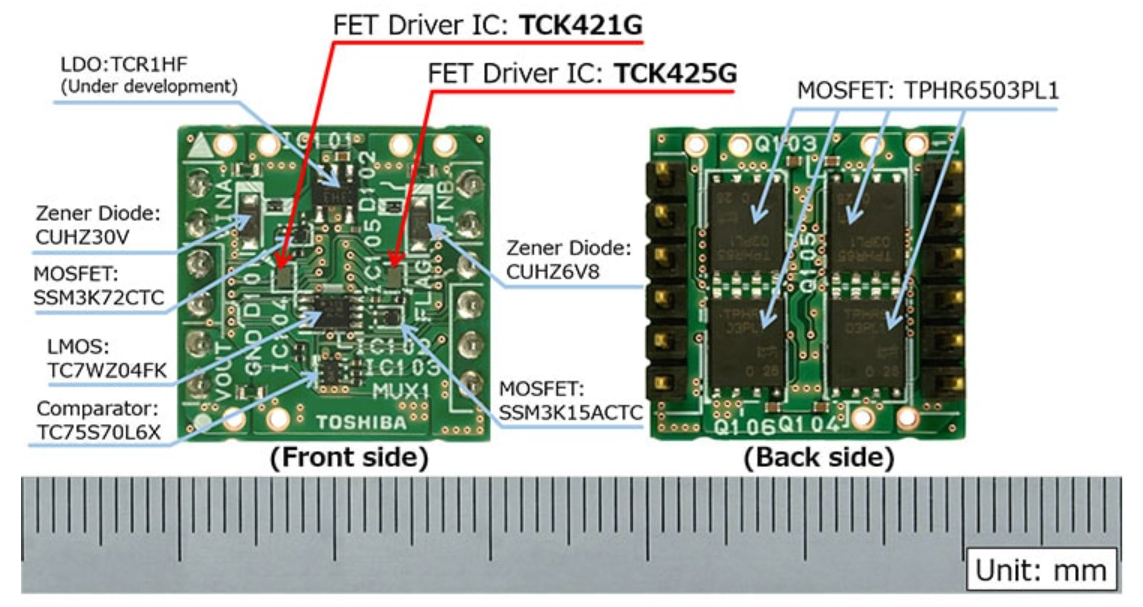

Fig.3: Power multiplexer circuit board


應用

• 可穿戴設備
• 智能手機
• 筆記本電腦、平板電腦
• 存儲設備等

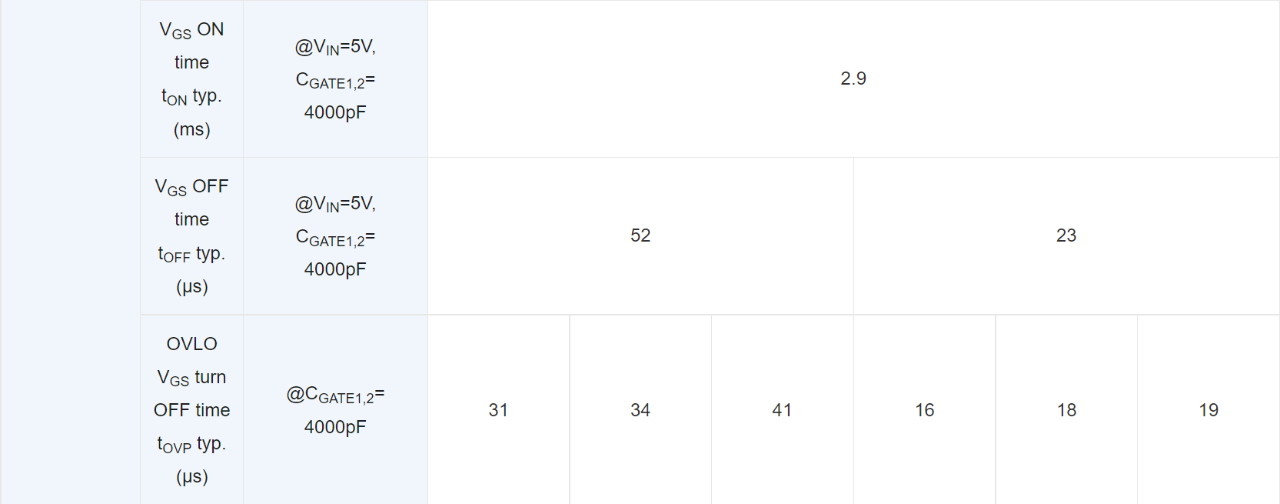

特徵

• 柵源電壓設置（5.6V、10V）取決於輸入電壓，內置電荷泵電路
• 過壓鎖定支持 5V 至 24V
• 低輸入關斷電流：IQ (OFF) = 0.5μA (max) @VIN=5V
