CEDS 简介

关键字 :TV 面板CEDS

在不同的接口信号,其传输信号的特性和格式都会有较大得差异,在TV中,目前主流的接口协议大部分都为CEDS和USIT,下面就简单介绍一下CEDS得传输特性。

 I  CEDS接口协议分为三部分,第一部分为(Clock Training Phase)也称CT段,第二部分(Control Data Phase)及同常所说得CMD,第三部分为RGB date传输阶段,具体如下

  1. Clock Training Phase

传输时钟训练模式,以训练源驱动中时钟恢复电路的恢复时钟信号。除控制数据阶段外,时钟训练模式总是在垂直和水平空白期间传输.

  1. Control Data Phase

通过传输控制包数据来控制源驱动程序。在时钟训练阶段结束后,控制数据阶段位RGB数据阶段之前。

  1. RGB Data Phase

传输RGB显示数据,将图像显示在液晶显示器上。


II  CEDS Control Phase

(a)上电结束后传输时钟训练模式。

(b)在时钟训练阶段,CEDS a/ b切换为1/fclock_training period。

(c)时钟恢复完成后,如果LOCK1输入“H”,CEDS驱动驱动LOCK2“H”,并通知

CEDS接收机已准备好接收数据。

(d)当时钟训练结束后,在控制数据阶段传输控制数据包数据。

(e) RGB数据在控制数据阶段结束后传输。

(f)采用内部恢复时钟的时钟数据恢复电路对控制包和RGB数据进行采样

信号。

(g)在V 和H blanking期间,定时控制器传输时钟训练模式,如(b)

(h)当时钟恢复失败时,CEDS接收器驱动LOCK2“L”。定时控制器传输时钟训练

模式,直到CEDS接收器驱动LOCK2“H”。

(i) LOCK2驱动“H”后,定时控制器根据。传输控制数据包数据和RGB数据

内部显示数据启用定时。



 III  CEDS Packet Description

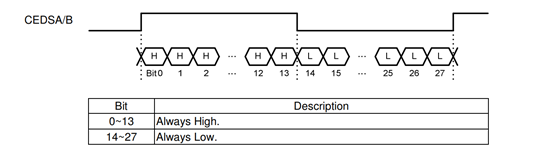

  1. 已8bit 为例 1 pack为28UI
  2. 分隔间隔总是LLHH



V  RGB date Description
