【前言】
隨著科技時代的進步,現今電器設備的操作由傳統的機械式開關控制,逐漸演變到用觸摸(1D、2D)式的控制。
隨著疫情的影響,還有更高級的⌊隔空揮舞⌉、不會接觸到面板來控制的3D 手勢控制…,也逐漸出現在人們的生活之中。
未來會不會有轉動眼球控制…這個…應該有人在實驗了吧?
本文先就最簡單的1D 控制來解說其原理,
這樣的原理會出現在魚乾我的下一個DEPA實際運用之中,請各位大大拭目以待~
咱先不就各種現實面的干擾來深入探討,僅就以理想的理論來說明與實現:
【原理】
什麼是電容感測?
電容值取決於兩者的重疊面積以及它們之間的距離。

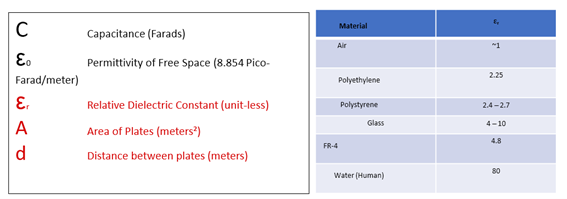

各材質的介電係數:

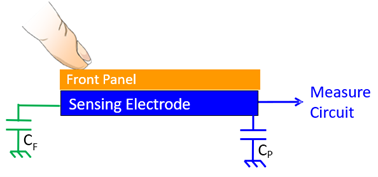

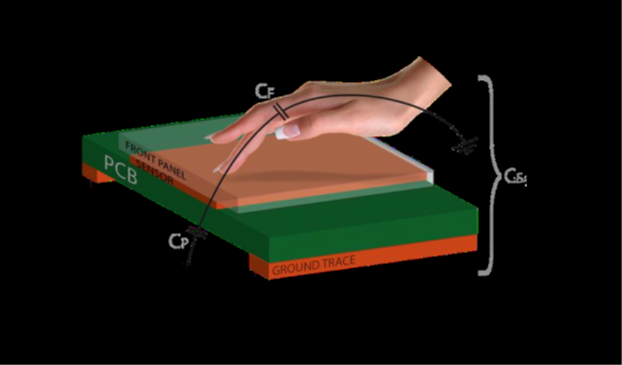

人體(手指)在PCB 或感測點上引入並產生"並聯電容"
CP: Parasitic capacitance (寄生電容)
CF: Finger capacitance (手指電容)
Cs: total Sensor capacitance (感測點的總電容)
Sensor Capacitance (CS) = CP+ CF
相對於電路接地,電容是電路電極上的電容量。
基本電容由寄生電容、傳感器電容和接地返回電容組合而成。
這些形成“未觸及”或預設的電容組合中,在校準期間測得、並當做參考位準以檢測手指觸摸時的電容變化。
當人體觸碰接觸電極時,通過引入平行路徑增加了傳感器的表面電容並通過“人體模型”(HBM)到接地。
** HBM的電阻 Rh _ 不影響觸摸靈敏度
各電容名的解釋:
Ct
可近似為由觸摸傳感器電極和用戶指尖組成的平行板電容,由覆蓋材料形式的電介質隔開,
使用者(手指)放置在固體表面上可以近似為直徑在 5-10毫米之間的圓盤,
較小的傳感器(觸碰面積)或較厚(距離)的表面會降低觸摸電容值。
(8 毫米是估計為典型指尖直徑 並且被套用在本篇內容的範例當中)
Ch:
人體對地的自電容、因人體體質關係大約為100pF ~200pF之間。
Cg
應用直流接地與大地之間的耦合電容,
範圍從小型電池供電設備中的~1 pF 到直流電的無限電容(短路),在串聯電容器中,主要影響是最小的。
公式 1-1電容的串聯:
Ct 遠小於 Ch,並且在大多數應用中,Ct 也遠小於 Cg,因此 Ct 決定被測電容的變化。
例:
Ct = 1 pF, Ch = 100 pF, Cg = 1 pF
→ CTotal = 0.98 pF
但是,在 Cg 非常低(例如 2 pF)的應用中,靈敏度會顯著提高
Ct = 1 pF, Ch = 100 pF, Cg = 2 pF
→ CTotal = 0.662 pF
測得的觸摸增量減少了約 33%
傳感器的設計
在設計傳感器時,可以從平行板電容器公式推導出 Ct 的簡單近似值。
公式 1-2 併聯平行電容
其中“A”是平行面積,“ϵ”是由真空介電常數 ϵ0 乘以定義的電解質介電常數
相對介電常數εr,d是觸膜層的厚度(或是手指到電極的距離)。
→ 通過大傳感器電極(面積)、薄的觸膜層和高介電常數覆蓋材料實現最強的觸摸增量。
例:
- 觸摸傳感器電極直徑:12 mm
- 指尖區域型號:8 毫米直徑圓盤
- 觸膜層:1 mm 塑料,相對介電常數 ϵr = 2
- 真空介電常數 ε0 為85 × 10−12 F/m
→所得電容計算如下:
按鈕傳感器設計
電容傳感器最簡單的實現方式是按鈕型式。
按鈕可視為是單一個傳感器、為二進制狀態:
檢測中或檢測外, 當觸摸時電容 Ct增加的量超過觸發臨界值,傳感器會被偵測出有觸摸動作。
傳感器被用戶觸摸或觸摸仿真器(例如導電條)觸摸,該導電條通過人體模型電路方式接地。 閾值設置為最大觸摸增量的比例(通常為 50%)。

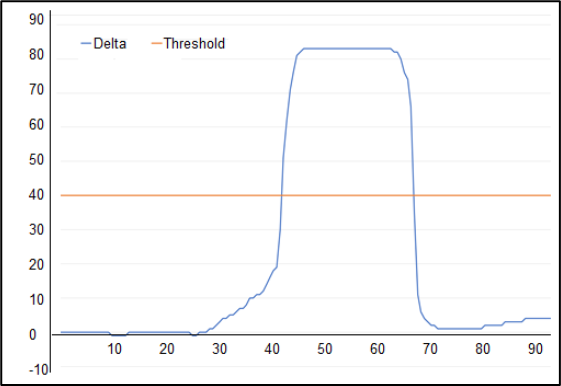

圖 1-3。 按鈕傳感器增量和閾值
觸摸電極形狀
觸摸電極是一塊導電材料,例如非導電基板上的銅。
常見形狀是圓形或矩形實心區域,也可以使用具有足夠觸摸接觸面積的任何形狀。
但是電極形狀需為圓弧狀以減少靜電及尖端放電的情況發生。

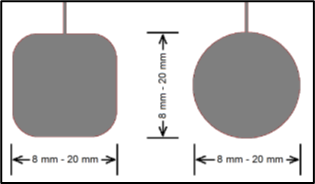

圖 1-4 標準的電極外形
如果有需要、也可以將電極設計為(例如 50% 的網格狀)。
但這不僅會減少傳感器電極的負載電容,也減少了觸摸電容板的面積導致靈敏度成比例下降。
圖 1-5。 帶網狀填充的標準按鈕
~本篇完~
下篇將介紹使用MCU 的ADC 結合Capacitive Voltage Divider (CVD)來做為觸摸的偵測與控制。
文件內容引用自MCHP 公開之Application Note
