Microchip Technology Inc.

安全產品部市場營銷經理

Xavier Bignalet

在當今市場上，嵌入式電子系統種類繁多，需要接受的認證也日益增加，如適用於工業應 用的 IEC62443 安全標準，有時法規也取決於系統工作方式的關鍵特性。然而，要確保安全性，不僅需要依靠法規，還應該實施負責任的基本做法。今天我們來介紹一下小型和受限嵌入式系統的固件驗證。每個嵌入式系統都基於其執行的代碼（固件、軟體和 RTL 等） 運行。在本系列的第一部分中，我們將介紹當連接的心臟起搏器、工業網關、IoT 嬰兒監 視器，甚至工業機器電機的固件遭到攻擊時，這些設備會發生什麼。請留意第二部分，我 們將在其中介紹如何在各種嵌入式系統上實現這些用例。



很多公司的智慧財產權（IP）處於產品的代碼中。連接的心臟起搏器的代碼可掌控人的生死， 其重要性非同小可。同樣，心臟起搏器也要接受認證。在工業泵中，代碼可以處理速度和 扭矩調整率，提高電機的性能，從而領先競爭對手。工業網關代碼的架構能夠以市場領先 的速度處理複雜智能工廠網絡中的海量有效載荷，但網關背後是一個覆蓋多個機器和操作 員的工業網絡。現在，如果機器操作被更改，很快就會給工廠中的人員帶來安全隱患。

IoT 嬰兒監視器代碼可確保網絡連接的穩健性，同時還能為父母提供與新生兒相關的隱私信息。我們在下文中介紹了一家公司的代碼對其 IP 至關重要的四個原因。公司應該考慮 本文提到的各種現有標準所定義的威脅模式：

1. 遠程數字攻擊：漏洞是否在遠程訪問代碼，以試圖影響目標或整個產品群？
2. 遠程邏輯攻擊：漏洞是否在重點攻擊代碼中的某個錯誤，從而幫助黑客將攻擊範圍 遠程擴展到整個網絡？
3. 本地物理攻擊：如果黑客對產品有物理訪問權限，可以對代碼做什麼（不一定要利 用錯誤）？
4. 本地邏輯攻擊：如果黑客對產品有物理訪問權限，可以利用代碼錯誤做什麼？

近年來，為了解決上述問題，政府和許多行業已經著手制定 IoT 安全法規以創建相關標準。 例如，在工業領域，ISA/IEC62443 標準載明了設計工業產品時要遵守的安全規範。歐洲的 EN303656 標準依據歐洲政府有關在當地消費市場銷售 IoT 產品的安全法規和指南制定。 UL2900 起初主要關注軟體安全規範，現在大型公司正在將其用於消費市場。在所有的主 要標準或法規中，您會發現，建議驗證代碼的真實性是其共同要求。

那麼，可以採取哪些措施來保護這些代碼？這些措施各有哪些優缺點？

代碼將需要通過加密操作進行驗證，以確保其真實性。驗證可以在嵌入式系統操作過程中 的不同時間點執行。

何時驗證代碼的真實性？

1. 引導時：常見的技術術語是安全引導，它有多種實現方法：可以使用對稱密鑰， 也可以使用非對稱密鑰，可以只驗證摘要、簽名，也可以驗證整個代碼映像。安全 引導過程是為了確保只有真實代碼可以在目標嵌入式設計上執行。
2. 運行時：更通用的術語是 IP 保護。除了安全引導和無線（OTA）更新之外，固件 工程師可以決定在系統運行期間的任何相關時間點執行代碼驗證，以確保代碼沒有 被篡改。
3. OTA 更新之後：在 IoT 環境中，如果通過網絡以“無線”方式推送新的代碼映像來取 代現有的代碼，則在運行此新代碼之前必須先驗證其真偽。

上面描述的三種嵌入式安全功能總體上與代碼驗證規範有關。

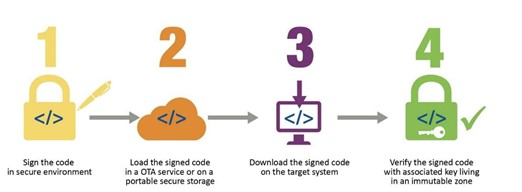

現在，我們來介紹一下實現技術，然後再評價一下各自的優缺點。從根本上說，需要在安 全性比較理想的企業環境中對代碼進行“簽名”，然後在嵌入式系統中對代碼進行“驗證”。 這些“簽名”和“驗證”操作通過加密算法和對稱或不對稱密鑰集實現。如下圖所示，有四個 主要步驟。第一步關注的是製造過程中發生的情況，以及代碼加密和簽名的處理方式。第二步是如何將代碼加載到嵌入式系統中（安全加載程序）。第三步涉及如何將代碼下載到 嵌入式系統中。第四步側重於嵌入式系統製造完成後內部發生的情況，以確保在目標應用 程序上運行的代碼確實是真實的。





在製造過程中使用對稱密鑰進行簽名操作

對稱加密基於共享密鑰架構，換言之，兩個相同的密鑰構成一個密鑰對（對稱密鑰或也稱 為共享密鑰）。主要缺點是，如果有人可以訪問其中一個密鑰，另一個共享密鑰也是相同 的，系統很容易遭到破壞。此外，基本做法要求為每個設備使用不同的對稱密鑰，這會產 生邏輯悖論：如何在整個設備群中分配惟一對稱密鑰。因此，由於對稱密鑰易於實現和項 目進度的限制，開發人員會在整個設備群中使用相同的對稱密鑰，因此這些密鑰暴露的情 況變得更加嚴重。接下來具體分析一下。第一步發生在公司環境中。

• 作為原始終端製造商（OEM），您的代碼將通過“哈希”函數傳遞。我們在本文 中以 SHA256 為例。此哈希函數的輸出是代碼映像的 32 字節摘要。
• 此哈希使用對稱密鑰（用於簽名的 OEM 密鑰）執行。
• 輸出是“報文驗證代碼”（MAC）。
• MAC 提供給合約製造商（CM），合約製造商將在生產基地把 MAC 刷寫到主控 制器上。MAC 和對稱密鑰均由 CM 在此階段加載。
• 請注意，這是供應鏈中容易出現漏洞的環節，因為無論是在製造過程中，還是 在單片機中，密鑰都不應該暴露。此時密鑰會暴露給工廠內的操作員和將執行 MAC（如果 OEM 尚未完成）的設備。

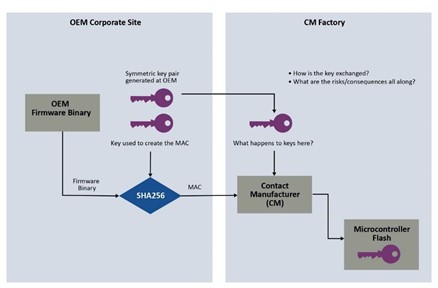

圖 1：在 OEM 生產基地進行對稱簽名

在製造過程中使用非對稱密鑰進行簽名操作

這是一種更穩健且可擴展的方法，包括利用非對稱密鑰取代對稱密鑰。非對稱密鑰是由兩 個不同的密鑰構成的一個密鑰對，但兩個密鑰通過某種加密算法在數學上相關。我們將以 ECC-P256 為例，對於嵌入式系統來說，這是最常用，也是最有效的算法之一。私鑰將用 於對代碼進行簽名，公鑰（根據私鑰計算得出）將用於驗證簽名和/或摘要。

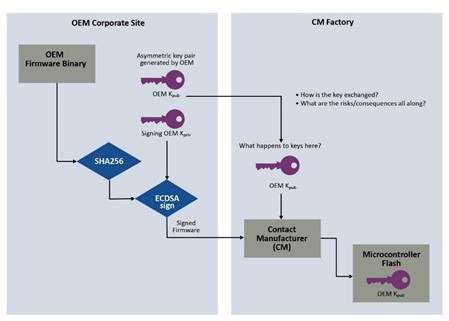

圖 2：在 OEM 現場進行的非對稱代碼簽名

想一想，在生產過程中，誰有密鑰的訪問權限？

無論選擇的是對稱架構還是非對稱架構，都有幾個重要的問題需要思考。由於需要將加密 密鑰加載到嵌入式系統以驗證映像，請想一想：

• 能否相信掌握保護您已簽名代碼的密鑰的合約製造商？切記，代碼是公司的 IP。 如果擁有密鑰，他們就可以訪問您的代碼。
• CM 是否擁有簽名密鑰或用於驗證的密鑰的訪問權限？如果您想更換一家或多 家合約製造商，密鑰怎麼辦？
• 您是否因合約製造商掌握了密鑰而依賴他們？
• 如果雇用了多家合約製造商，如何管理各種密鑰對集？
• 密鑰在合約製造商那裡有哪些保護措施？安全審計的結果會是什麼？

涉及到製造過程中處理密鑰的物流時，還有許多供應鏈問題需要考慮。簽名密鑰永遠是最 關鍵的密鑰，要儘可能地與一切事物和人員隔離，最好是使用 HSM。但現在您面臨的情 況是代碼驗證成為非常重要的目標，因為它可以決定您對代碼（記住這是公司的 IP）的 保護程度。現在，密鑰已交給合約製造商，此時漏洞暴露的可能性會增加。有幾個問題可 能需要您思考一下，包括：

• 您是否清楚密鑰是否已妥善存儲或在員工之間安全共享？
• 您的密鑰是否因製造設備的網絡保護不力，可以從工廠外部遠程訪問？
• 您的員工是否有可能簡單地使用 U 盤將驗證密鑰帶出工廠？如何對這種情況進行 審計和確保員工可信？
• 如果掌管密鑰的員工從合約製造商離職，密鑰怎麼辦？

密鑰位於嵌入式系統中的哪個位置？

如果將用於驗證固件的公鑰存儲在傳統單片機的閃存內，請慎重考慮。這將使加密成為 代碼二進制映像的一部分。傳統工程師只是將密鑰（公鑰或對稱密鑰）加載到單片機或處 理器的閃存中。我們來介紹一下您應該思考的問題和應該全盤考慮的答案。

密鑰的價值有多大？攻擊者能用它做什麼？

時至今日，仍有大量設備將密鑰存儲在閃存中。攻擊者的一些基本策略是嘗試使用各種技 術訪問設備的存儲器，如利用緩衝區溢出（示例：Heartbleed）、HEX 文件提取或其他方 法來訪問位於存儲器中的密鑰。這些都是非常真實的攻擊，一些公司反映其系統中存在此 類漏洞。在這種情況下，攻擊者完全有可能開始發起可擴展攻擊。如果每個密鑰都像在二 進制映像中一樣容易訪問，它們就會變得可更改、可複製，對大型機群進行遠程訪問的可 能性也越來越高。如果我們對本文前面的內容還有印象，就會記得對於代碼簽名來說，使 用對稱密鑰並不是最穩健的策略。現在，我們假設用於驗證代碼的密鑰位於控制器的 OTP 內。OTP 方法是比較合理的初步措施，可以提高系統的穩健性，因為現在密鑰位於不可變 的存儲區域。不可變並不意味著不可訪問或不可讀取，只是意味著不可更改。代碼的價值 決定對密鑰的重視程度，具體視代碼的價值或其中的 IP 含量而定。如果密鑰可訪問，它 就可能被讀取、複製和重複使用。現在任何惡意用戶都可以合法地使用該密鑰來驗證他們 自己的代碼。

• 如果是對稱密鑰，情況將糟糕至極，特別是如果系統連接到雲，更是雪上加霜。 現在，當密鑰被訪問時，攻擊者可以執行其惡意代碼的 MAC，並且由於用於簽 名的對稱密鑰與用於驗證代碼的對稱密鑰相同，他們可以輕而易舉地使用 checkMAC 驗證其惡意代碼。更糟糕的是，如果沒有採取密鑰多樣化措施，那 麼十分有必要仔細考慮擁有整個設備群的密鑰的人員名單。所有與嬰兒監視器 連接的工業機器都可能被偽造，所有 OTA 更新都可能遭到破壞，而且情況可能 會惡化。
• 現在，如果被訪問的是控制器閃存甚至是 OTP 中的公鑰，那麼惡意用戶便可以 隨意複製和重複使用密鑰以使用戶授權合法化，並隨後在目標單片機上安裝和 運行惡意代碼。

與使用對稱密鑰架構相比，使用公鑰架構要更加穩健，因為用於對代碼進行簽名的私鑰與 用於驗證代碼的公鑰不同，但二者在數學上相關。也就是說，訪問公鑰允許攻擊者查看並 觸發代碼驗證，以及在執行之前進行解密。此時，問題變成了：“現在我看到了代碼，要 是我能更改代碼並繞過公鑰驗證該怎麼辦？”要解決這一問題，除了適當的加密加速器

（如 Microchip 安全元件的 ECC-P256）外，還需要單片機或處理器內的 BootROM 功能。 BootROM 將確保控制器發出驗證命令的存儲區域也是不可變的，無法被繞過。然而，公 鑰被訪問仍然是一個基本問題。

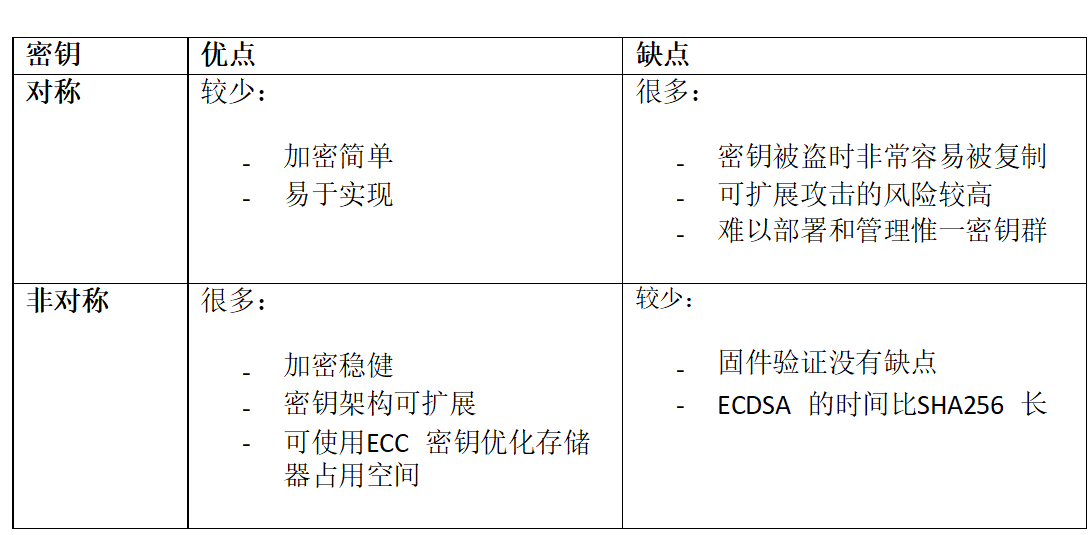

使用對稱密鑰與非對稱密鑰進行固件驗證分別有哪些優缺點？

在這部分中，我們已經詳細介紹了在應用中實現固件驗證的重要性。應用程序代碼將需 要通過加密操作進行驗證，以確保其真實性。驗證可以在嵌入式系統運行過程中的不同時 間點執行，如啟動時、運行時和安全固件升級時。有許多技術可以使用非對稱和對稱的加 密算法來實現固件驗證。這些技術都有各自的優缺點。在本博客的第二部分，我們將介紹 如何使用 Microchip 的安全元件和單片機實現固件驗證，敬請期待。
