用NTC為功率模塊做溫控效果如何?這個免費仿真工具,讓你一目了然

關鍵字 :VISHAYNTC
溫度控制是MOSFET 或IGBT 功率模塊有效工作的關鍵因素之一。儘管某些MOSFET 配有內部溫度傳感器(體二極管),但其他方法也可以用來監控溫度。半導體矽PTC 熱敏電阻可以很好進行電流控制,或鉑基或鈮基(RTD)電阻溫度檢測器可以用較低阻值,達到更高的檢測線性度。無論傳感器採用表面貼裝器件、引線鍵合裸片還是燒結裸片,NTC 熱敏電阻仍是靈敏度優異,用途廣泛的溫度傳感器。只要設計得當,可確保模塊正確降額,並最終在過熱或外部溫度過高的情況下關斷模塊。

本文以鍵合NTC 裸片為重點,採用模擬電路仿真的方法說明功率模塊降額和關斷基本原理。為什麼用模擬方式? 模擬是簡化並以可視方式說明不同現象的理想方法,也適用於開發直觀的應用。最後一個原因則是:我們僅用免費軟件(LTspice) 開發仿真,而其他設計工具則用於更加複雜的設計。


1.電路圖設計

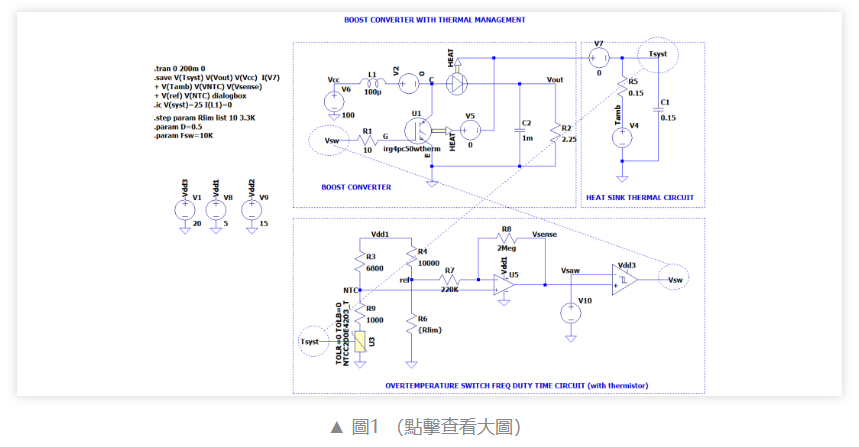

現在,我們來看圖1所示LTspice 設計,這是一個簡單的升壓轉換器設計。不過,由於LTspice 的多功能性,IGBT 和二極管模型被熱模型取代,熱通量用輸出腳明確表示,可將其連接到熱電路(如散熱器)。我們使用簡單的RC 電路(實際情況下,設計人員需要仔細將Z th 模型定義為Cauer 或Foster 模型)


轉換器工作期間,熱通量形成熱點(本例中,節點 syst 產生電壓,需要控制溫度)。這個溫度輸入NTC 模型(Vishay 引線鍵合裸片NTCC200E4203_T)。NTC 信號通過惠斯通電橋與閾值對比、放大,與鋸齒形信號( saw ) 進行比較。最終輸出 sw 是加在IGBT 柵極的脈衝信號。lim 阻值定義溫度閾值以下,我們在IGBT 柵極加100 % 滿佔空比脈衝。過熱時—IGBT 和二極管產生熱量—加上環境溫度(熱電路節點T amb 電壓),佔空比減小,降壓轉換器輸出/輸入比( out cc ) 下降。於是,熱量減小,溫度開始恢復穩定。高於一定溫度極限時,這個比值必須減小到1。

為在合理時間內完成仿真,必須降低散熱器熱量。熱量增加可能需要幾分鐘甚至幾小時,我們希望很短時間內看到效果。

2.仿真結果
以下是仿真結果:每個圖中顯示的結果含或不含溫度降額(為取消溫度控制,lim 取值非常低)。

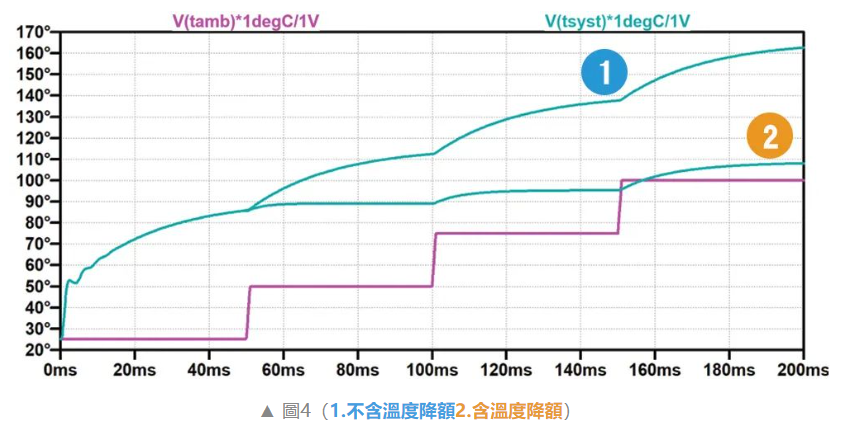

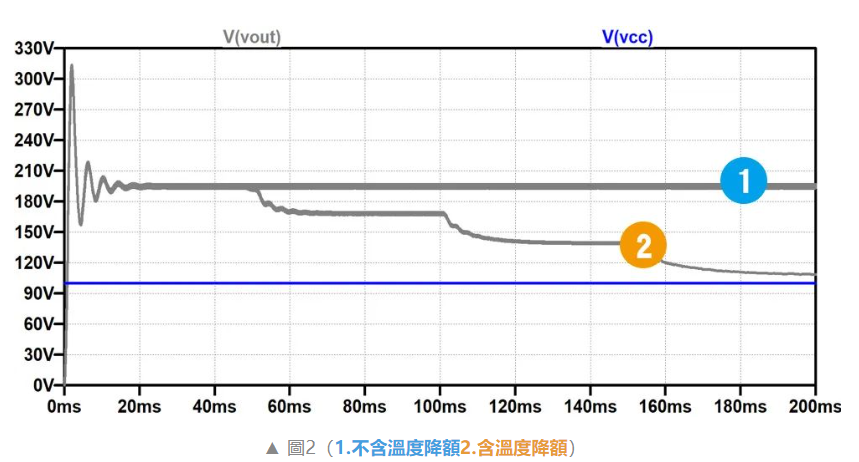

圖2所示,升壓轉換器在最初20ms 內通常出現振盪,未優化的表現。溫度 syst (圖4 ) 開始升高,然後環境溫度升高,當 syst 達到90°C 時,out / cc 開始降額。環境溫度每升高一點,佔空比下降一點,直到升壓轉換器完全失效。110°C 時,降額達到最大值。
沒有溫度保護,T syst 可達到160°C 至170°C (圖4 )。在實際功率模塊中,裸片峰值溫度可達到200°C或更高。

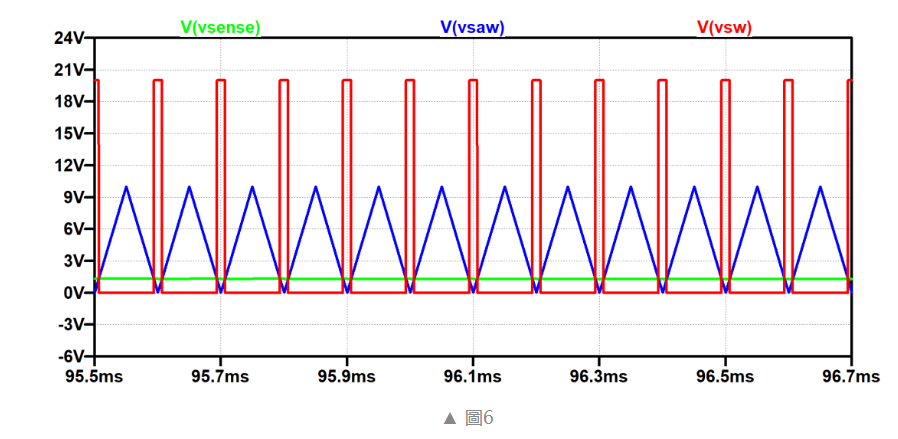

電壓 sensentc 和 lim 圖3所示。圖5-圖6顯示不同時間佔空比變化。
當然,所有閾值都是可調的,並且可以相應調整開關閾值。

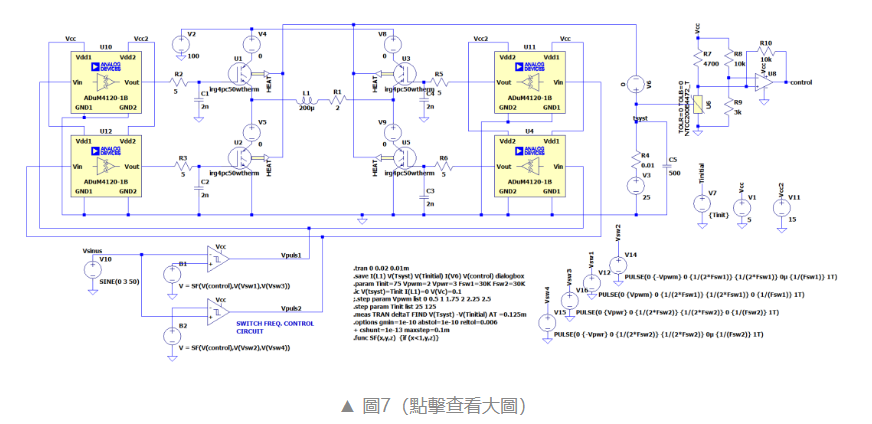

進行更複雜的仿真時,我們還可以重建全橋IGBT 模塊(如圖7所示)。這個電路電感負載產生50Hz 正弦電流,IGBT 開關頻率為30kHz。柵極驅動器仿真電路125°C 以下保持恆定頻率,並降低佔空比,以減輕IGBT 高於這一溫度的損耗。

圖8中,我們可以看到IGBT 開關產生的總熱功率(以W 表示I(V6)),以及隨時間升高的溫度(以攝氏度表示V(Tsyst))。
圖8(下圖)顯示生成的電流。

總結

無需贅述,調整調製參數可降低溫度隨時間升高(上圖8的紅色曲線):縮短開關佔空時間可以減少熱量的產生,但也會造成正弦信號損失。
這裡我們不再詳細介紹,但希望通過提供的示例說明,使用NTC 熱敏電阻進行LTspice 電路仿真具有更深遠意義,可以幫助MOSFET / IGBT 模塊設計工程師更為直觀地開發電路,並幫助他們通過減小熱量提供電路保護。

關於文中提到的仿真模型,歡迎掃描二維碼獲取。
