ST产品的轨对轨输入和输出,电压达36V,6 MHz运算放大器TSB512介紹

TSB512系列运算放大器的介紹


       TSB511、TSB512、TSB514是一系列6 MHz带宽放大器,具有轨对轨输入和输出功能,保证在2.7至36 V单电源以及±1.35至±18 V双电源下工作。这些放大器具有提供大范围电源电压和宽带宽的优点。偏移电压可以到最大1.5 mV,低噪音和高转换速率的特性。

       TSB511、TSB512、TSB514具有宽频带、转换速率、低噪声、轨对轨能力,可用于多种应用,例如:滤波器、电源和电机控制、执行器驱动和电阻传感器。


技术规格:

  • 轨对轨输入和输出
  • 低偏移电压:最大1.5 mV
  • 宽电源电压范围:2.7 V至36 V
  • 增益带宽产品:6 MHz
  • 3 V/μs的转换速率
  • 低噪音:12 nV/√Hz
  • 集成EMI滤波器
  • 2 kV HBM ESD耐受性
  • 扩展温度范围:-40°C至+125°C
  • 提供汽车级


可应用的范围:

      •高边和低边电流感应

     •霍尔效应传感器

     •测试和测量设备

     •电机控制

     •工业制程控制

     •应变

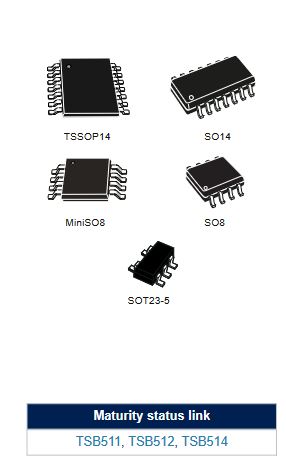

器件封装图:

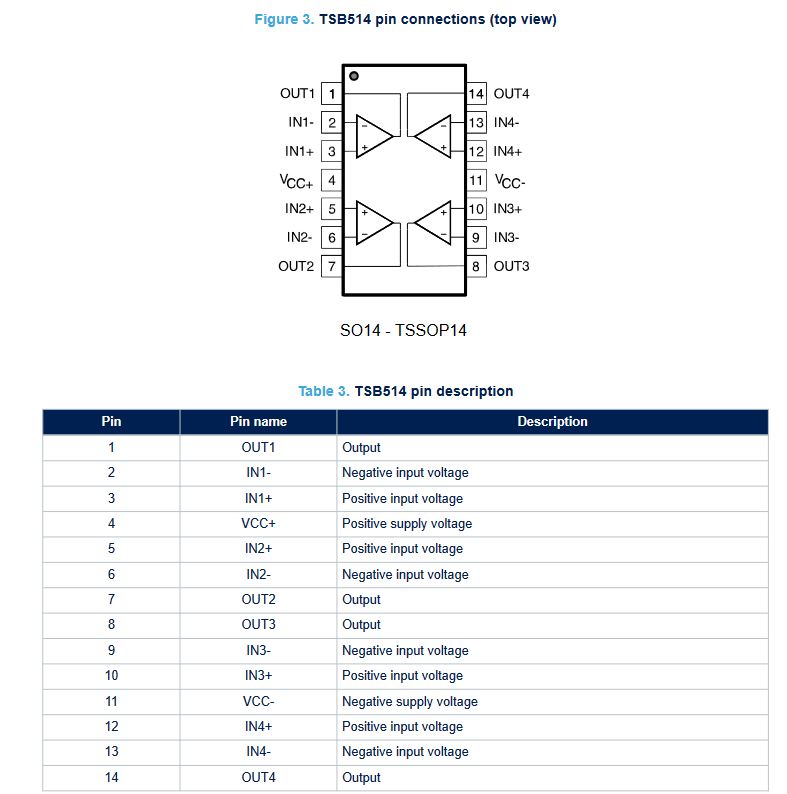

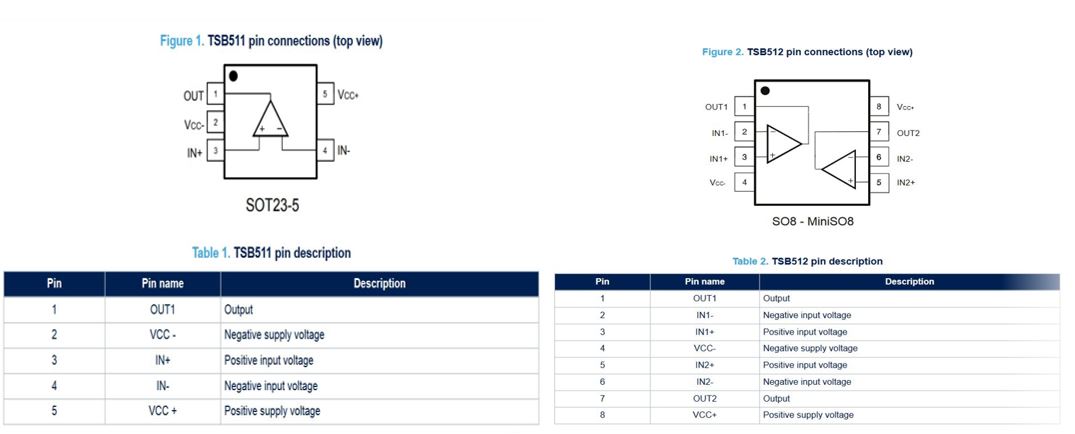

管脚分布图:

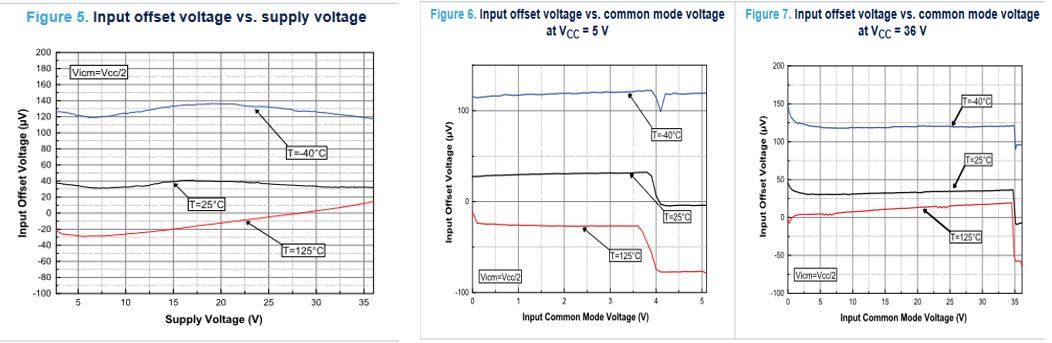

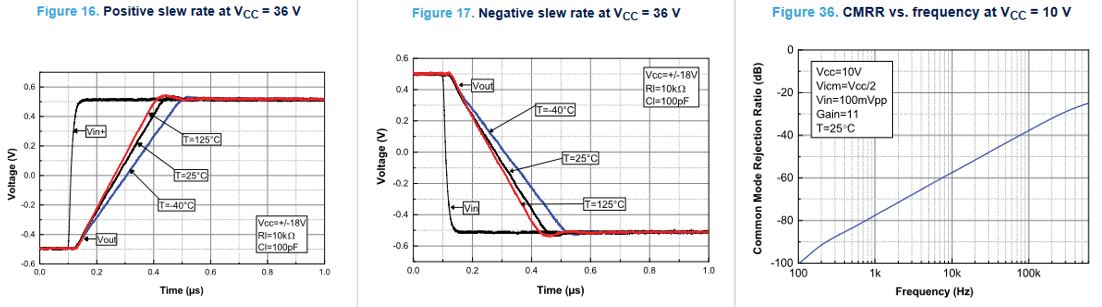

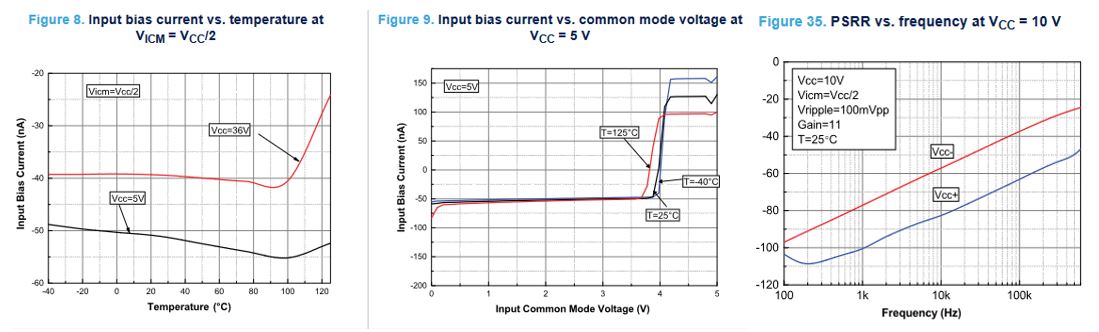

主要参数曲线图:






规格书链接:

  https://www.st.com/en/amplifiers-and-comparators/tsb512.html#overview
