聯詠NT9832x/NT9833x平台使用UTC ("Up-The-Coax" Control)

一. UTC CCTV攝影機

視頻監控攝像機廣泛應用在一般住宅和商業大樓內，但大多數攝像機安裝在天花板或牆壁上，以防止有心人士破壞。因此導致設定在維修、測試和調整讓用戶操作上產生許多不便性。UTC是一項新技術，可讓用戶能夠遠程設置模擬安全攝像機的OSD（屏幕顯示）菜單。


二. UTC簡介

UTC是Up The Coax的縮寫，為模擬視頻監控系統採用的新技術。此項技術允許用戶通過 UTC 集成電路 (IC) 遠程設置攝像機的 OSD，且不需要改變CCTV攝像機原有的電路設計，可將控制信號透過同軸電纜傳輸至攝像機。達到降低佈線和安裝成本，並支持全高清視頻監控系統的高效管理。


三. UTC指令(以下指令僅供參考，請依據實際狀況給予正確資料)

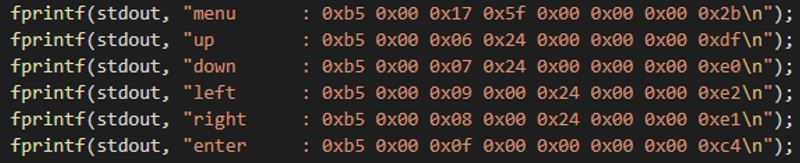

      1. TVI攝像機

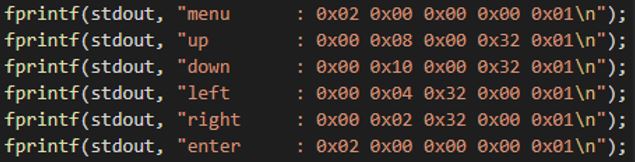

       2. CVBS攝像機

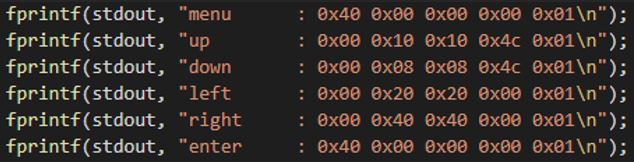

       3. CVI攝像機


      4. AHD攝像機



四. UTC執行流程和結果
     1. IOCTL指令

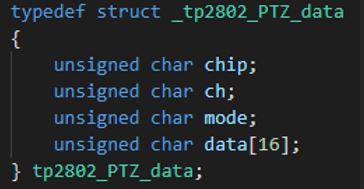

           a. 設定tp2802_PTZ_data，將所需參數給予TP28xx驅動，結構如下。


           b. 使用TP2802_SET_PTZ_DATA將tp2802_PTZ_data給予TP28xx驅動


     2. 操作流程(TVI攝像機為例)

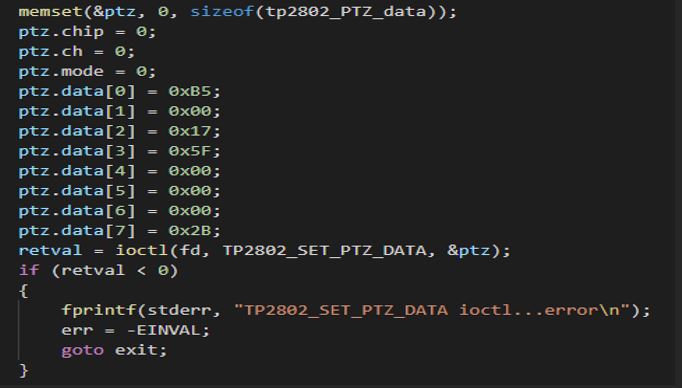

         a. 攝像機在第0通道，程式碼流程如下。

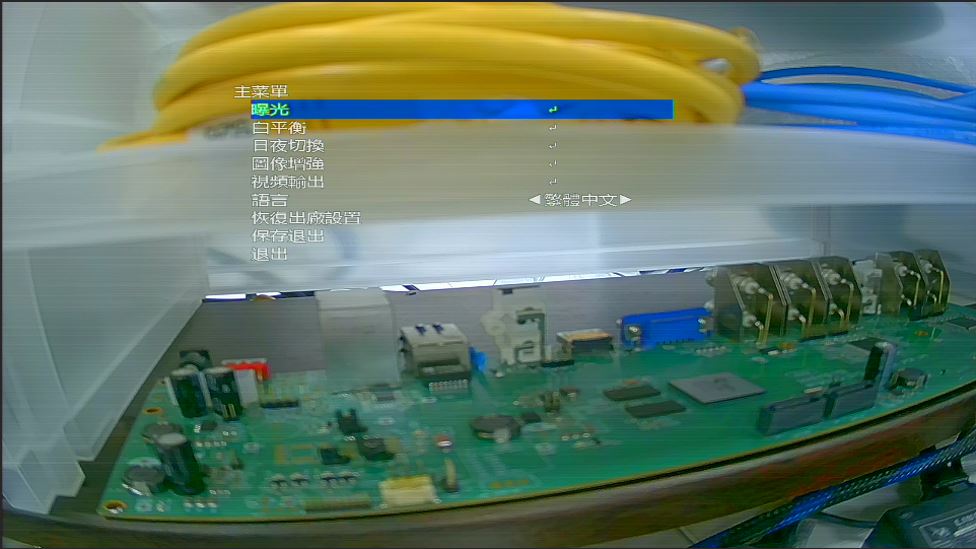

       b. 執行結果。
