相信大家對SPI (Serial Peripheral Interface)應該都相同熟悉, 但如果是提到GSPI，大家有可能就會一頭霧水，在網路上搜尋，可能會找到Generic Serial Peripheral Interface，這是Intel® Serial IO Generic SPI (GSPI) Controllers，但跟這裡要介紹的Semtech GSPI是不同的喔。
Semtech的GSPI的完整名稱為Gennum Serial Peripheral Interface，而Gennum是一間加拿大公司，主要提供高速訊號用相關晶片，像是廣播，醫療用的SDI介面應用的相關IC及光纖通訊應用相關的IC， 在被Semtech合併後, 品牌名稱就改為Semtech。

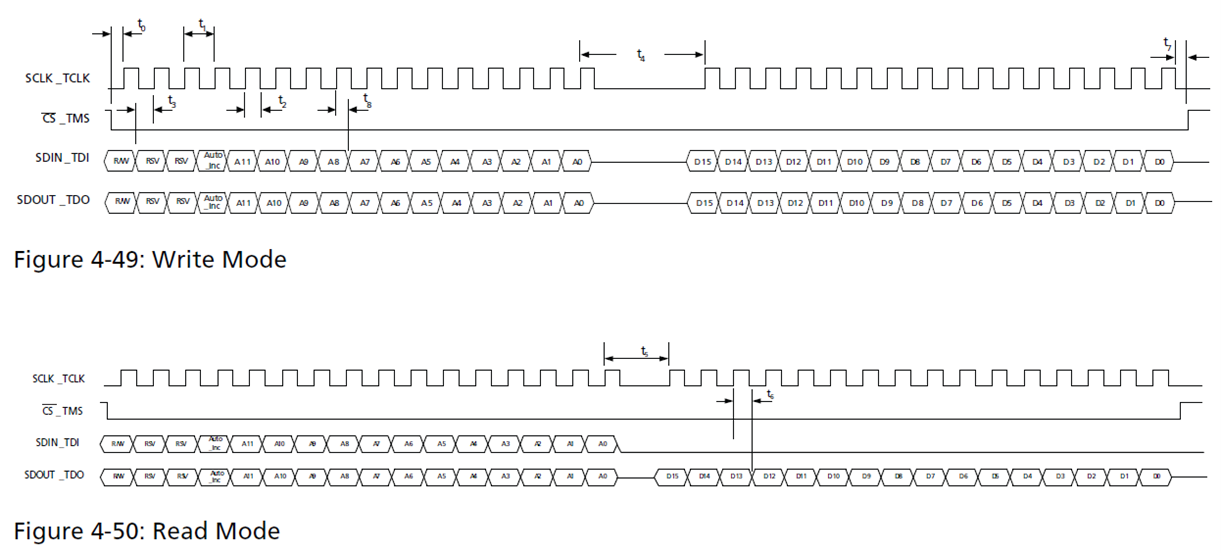

在SDI介面應用的IC，大部份都是使用GSPI來做溝通，而GSPI就是基礎於標準SPI介面上，做一些調整，在3G時期的SERDES IC只是比較單純將8 bit address及8 bit data的部份調整成16 bit command及16 bit data，而實際上16 bit command是包含4 bit control及12 bit address，可以參考下圖：
在GSPI的控制上，SDIN/SDOUT是可以支持daisy chain串聯通訊，最大的好處是MCU可以減少I/O使用的數量，多增加一個device只需多增加一個CS PIN即可，在使用上是相對簡單，雖然還是比使用I2C控制介面複雜一點，但在傳輸數據的速度可以到20Mbps，是比I2C最高1Mbps快得多，對SDI介面可以透過ANC來傳輸資料來說，使用GSPI介面是有效率得多。

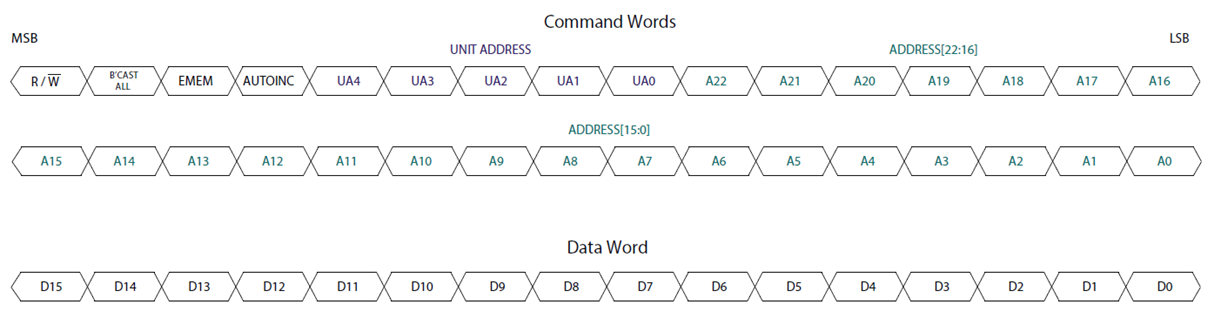

在推出12G SDI相關產品後，GSPI介面也進一步做了一些改良，原本16 bit command, 改變成32 bit command，data部份一樣維持16 bit data，其中32 bit command，一樣使用4個控制bit，address改成23 bit，且新增了5 bit unit address，需要特別注意使用32 bit command需要將EMEM控制bit設為high，基本使用上跟原本GSPI介面是相同的。
原本多控制一顆device會多需要一個CS PIN的部份，在12G SDI的產品上可以針對每一顆IC設定unit address，而使用5 bit unit address，最多一個CS PIN可以同時控制32個device，換而言之，就是MCU可以省下31個I/O PIN，不過缺點在每次power on後，需要依照固定的程序來設定unit address，在MCU的設計上是增加了一些難度。
若是不想使用unit address來節省CS PIN的I/O數量，又不想用daisy chain的串聯通訊方式，Semtech 12G SDI相關產品也提供了另一種BUS through模式，每一個device的SDIN及SDOUT可以分別全部並接在一起，一樣使用CS PIN來選擇要讀寫的device，但只有被CS PIN選到的device，會將資料由SDOUT輸出，其它沒有被CS PIN選到的device，SDOUT輸出都是high-impedance，這樣就不會有不同device的SDOUT同時有輸出，造成MCU讀取資訊錯誤的狀況,，但要使用這個BUS through模式，一樣會需要在power on後，針對每顆device去設定要開啟BUS through，也會需要花一點時間在MCU的設計上，但難度會比設定unit address簡單的多。
