特徵

• 兩個 USB Type-C 和 Power Delivery Source 端口
• 額定輸出功率高達 120 W（每個端口 60 W），通過電源共享算法進行管理
• 每個端口最多四個輸出 PDO（5 V@3 A、9 V@3 A、15 V@3 A、20 V@3A）
• 符合 USB Type-C 2.1 和 PD 3.1 規範
• 兩個STPD01PUR DC-DC轉換器由I²C動態設置，適用於在USB PD應用中實現電源共享
• 兩個用於 USB Type-C 和 PD 源應用的板載 TCPP02-M18 保護
• OVP、UVP、OC、短路和 OTP 保護
• VBUS 上的浪湧保護 (8/20 μs) 和系統級 ESD 保護
• CC 線路上的系統級 ESD 保護，符合 IEC61000-4-2 4 級 (±8 kV 接觸放電）
• 符合 RoHS

描述

• STEVAL-2STPD01 是一個評估套件，由一個包含兩個 Type-C 端口並集成兩個用於 USB 供電的 STPD01PUR 可編程降壓轉換器的擴展板和 NUCLEO-G071RB STM32 Nucleo-64 組成開發板。
• 該套件利用了通過 I²C 接口控制的 STPD01PUR 可編程降壓穩壓器的特性，以及嵌入在 STM32G071RBT6 微控制器由專用固件堆棧支持，以實現具有電源共享功能的 USB Type-C 和 PD 雙端口電源適配器。
• 一旦輸入功率速率固定，該套件就能夠平衡兩個端口上的功率，支持連接到每個端口的 USB PD 設備發送的請求。
• 利用 STPD01PUR 特性輸出多個電壓電平，該解決方案能夠根據直流輸入功率管理高達 120 W（每個端口 60 W）的功率。
• 該擴展板經過專門開發，可堆疊在 NUCLEO-G071RB 開發板上，利用其微控制器同時管理兩個 UCPD 外圍設備的功能。
• 它還嵌入了用於源應用的 TCPP02-M18 USB Type-C 端口保護和 L7983PU50R 同步降壓開關穩壓器。
• 為了充分展示該解決方案的 USB Type-C 和供電功能，包含演示應用示例的 STSW-2STP01 軟件包專為 NUCLEO-G071RB STM32 Nucleo 開發板設計。
• 該解決方案符合 USB Type-C 2.1 和 PD 3.1 規範。

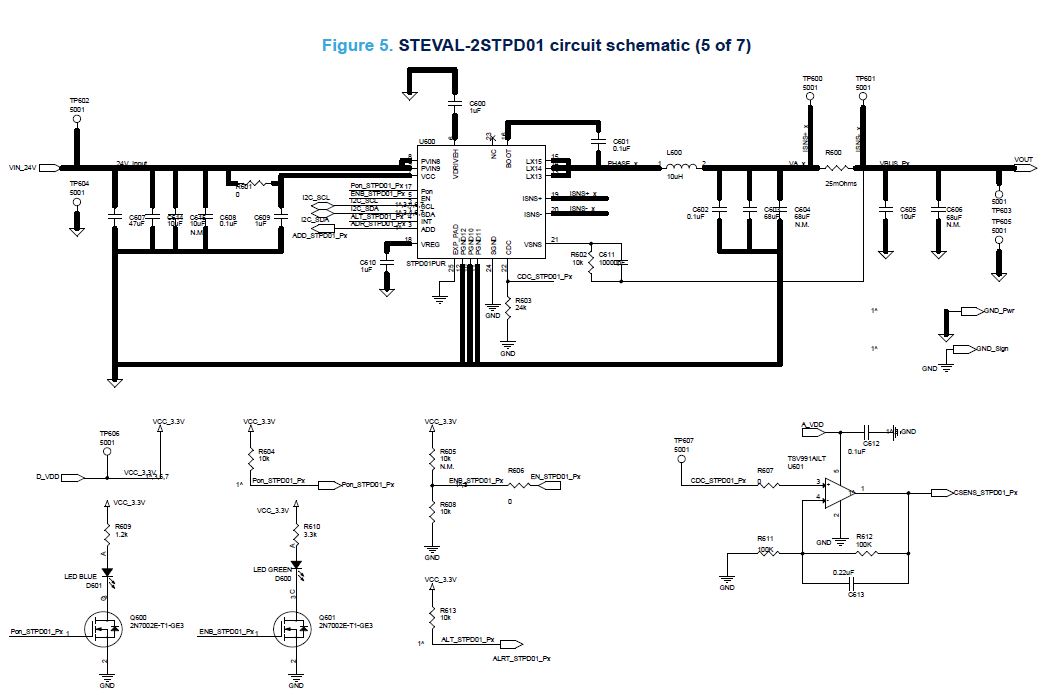

STEVAL-2STPD01 Schematic
