在Novatek iVoT XVR平台上使用RTSP輸出video out影像

前言

在Novatek的iVoT平台中，有許多sample code的輸出設定為VideoOutput（通常為HDMI，VGA或CVBS等輸出格式），但是在IPC的EVB上預設並沒有這些輸出的接口，因此使用者無法在EVB上執行這些sample code，或者是必須將之改寫為使用寫入檔案的方式，才能看到執行的效果。

其實在Novatek iVoT SDK中的Image Quality Utility中，其實有使用到Live555 Streaming Library，但是在範例中卻沒有使用到，也缺乏相關說明，因此本文將介紹如何修改原生的範例程式原始碼中，使其支援RTSP串流，可以使用播放程式在PC上看到即時的影像。

RTSP簡介

即時串流協定（Real Time Streaming Protocol，RTSP）是一種網路應用協定，由Real Networks和Netscape共同提出，屬於TCP/IP中應用層的協議，該協議定義了一對多應用程式如何有效地通過 IP網路傳送多媒體數據。RTSP在體系結構上位於RTP和RTCP之上，可以選擇使用UDP或TCP來傳送數據，通常使用的通訊埠為554。

RTSP 和RTP、RTCP的關係

RTSP不像HTTP和FTP協定是完整的下載多媒體檔案到本機上進行播放，它是以固定的資料速率透過網路將影音資料發送至用戶端，用戶端也是按照這種速度觀看多媒體影音，當影音畫面播放過後，就不可以再重複播放，除非重新向伺服器端要求資料。

而RTP協定詳細說明了在網路上傳遞聲音和視訊的標準封包格式。它一開始被設計為一個multicast協定，但後來被用在很多unicast的應用中。RTP協定常用於串流多媒體系統（配合RTSP協定），視訊會議與對講機系統，使它成為IP電話產業的技術基礎，可使用TCP或UDP來進行傳輸。

RTCP為RTP控制協定(Real-time Transport Control Protocol或RTP Control Protocol)，負責管理RTP傳輸的品質，會定期在傳送端與接收端傳送統計數據，如已傳送封包數、丟失封包數或者網路延遲等，播放程式可應用這些統計資料來進行傳輸品質的調整。

RTSP連接流程

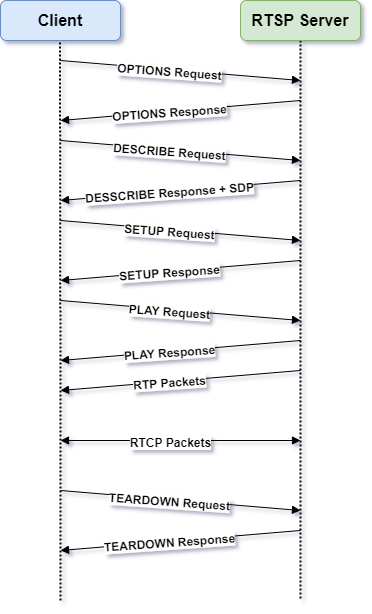

RTSP的基本的傳輸流程，首先是由用戶端向伺服器送出RTSP的OPTIONS指令，然後伺服器端會回傳所支援的RTSP方法，接下來發送DESCRIBE請求來建立連線，跟著是使用SETUP來確認傳輸的協議，例如RTP over UDP，如此便可以開始傳輸RTP格式的影音內容，最後要結束時則使用TEARDOWN來終止連線，完整的流程可參考figure 1。


figure 1

範例實作

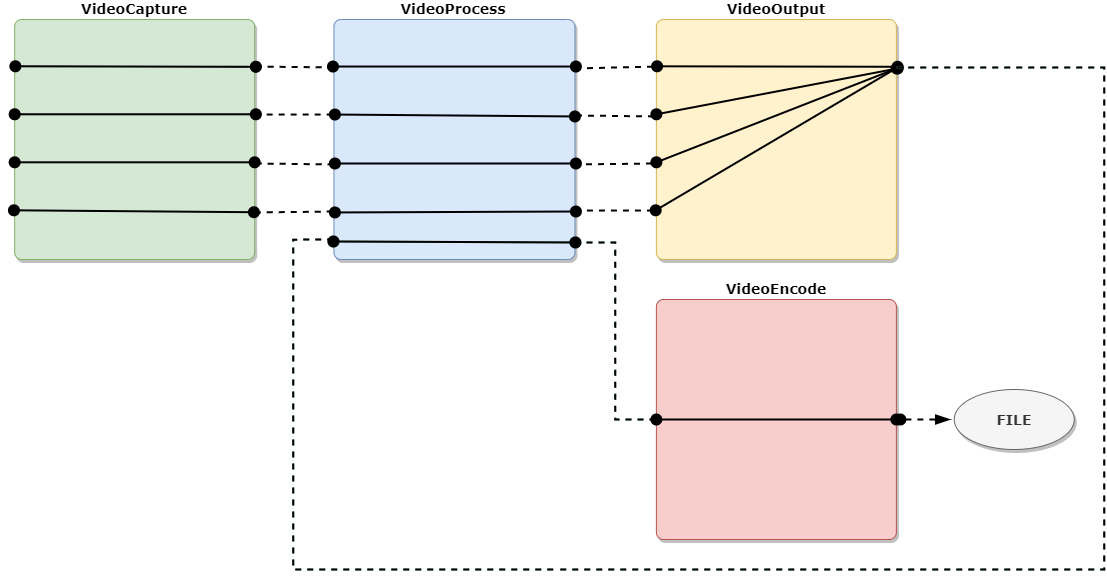

我們使用在SDK中的範例，display_to_encode來改寫，原本範例的功能，是將前端輸入的四支類比攝影機，用四分割的模式顯示在螢幕上，然後對整個畫面進行編碼後儲存為檔案，使用者如果要看到錄製下來的影片，需要將檔案由設備中複製出來，再拷貝到電腦上才能觀看，整個範例的HDAL module使用流程可參考figure 2。


figure 2

在範例中，使用的RTSP server為Live555函式庫，使用LGPL v3授權，為了方便使用再另外包裝一層nvtrtspd以簡化傳遞的參數，若要將輸出的格式由檔案改為RTSP串流，需要做以下調整：

1. 在專案中加入h與nvtrtspd.c（可由pq_video_rtsp資料夾中複製）


2. 新增資料結構VIDEO_INFO，後續會提供給live555 library使用，內容包含串流所需要的視訊音訊格式，VPS，SPS與PPS等資訊



3. 等待video encoder開始後，設定所需要的HDAL callback函式



4. 初始化並開啟nvtrtspd


等待RTSP用戶端提出連線需求

由於範例中只有影像的資料，因此聲音相關的函式都只是空殼並無作用，與影像相關的callback funciton說明如下：

函式說明

refresh_video_info

此函式需在VideoEncode Module運作後才能執行，目的是取得目前的影像編碼格式與VPS、SPS與PPS等資訊並填入VIDEO_INFO的變數中，在RTSP伺服器端回應用戶端的DESCRIBE請求時，會放在SDP資料中傳回，讓用戶得知要影像的尺寸與使用何種解碼器

on_open_video

當用戶端提出連線需求時，判斷是否到達使用者上限，若沒有超過上限便會允許並重設video encode module使得下一frame會帶有VPS、SPS與PPS資訊，若已達上限則會拒絕連線。

on_close_video

用戶端結束連線，更新目前使用者連線數量。

on_get_video_info

RTSP伺服器端要回傳用戶端的SDP資訊時，將目前的資訊複製到NVTLIVE555_VIDEO_INFO的格式並傳遞給伺服器。

on_lock_video

這是實際video frame的內容，需將資料從video encode module中取出，存放在暫存記憶體後將資料的位址與大小填入NVTLIVE555_STRM_INFO的格式，live555會將之包裝成RTP格式的封包，傳送給用戶端。

on_unlock_video

封包已傳送給用戶，釋放在on_lock_video中所配置的暫存記憶體。

執行結果

伺服器端

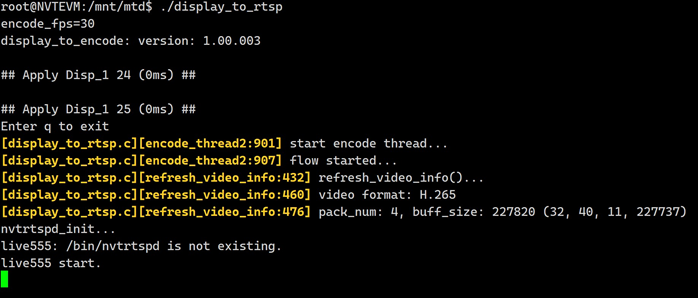

將每個所需的callback function都實作完成並配置好後，就可以在設備上執行程式，此時設備作為伺服器端，執行結果如下：

此時RTSP Server已經準備好接收用戶端的連線請求。

用戶端

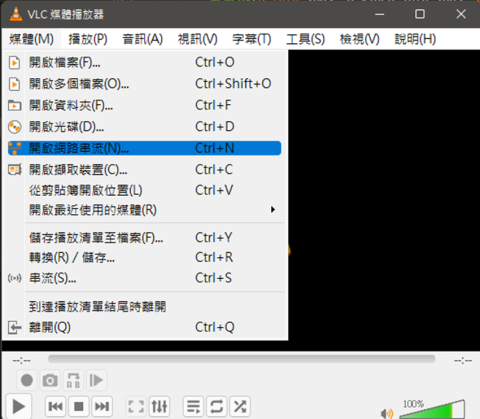

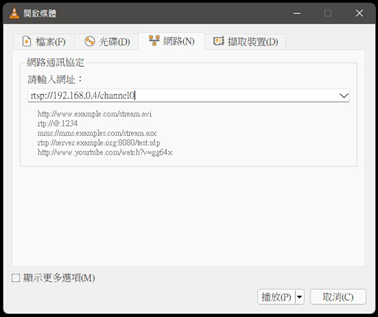

我們使用的用戶為VLC Media Player，執行後按下開啟網路串流的選項，就可以輸入伺服器端的資訊準備連線，設備預設的IP位址與RTSP的URL為rtsp://192.168.0.4/channel0

按下播放按鈕後，就可以看到目前設備前端攝影機的即時串流影像了

結語

使用Live555 Streaming Library，可以方便的將各個範例的輸出改至RTSP串流，免去透過網路或是儲存媒體複製檔案後才能觀看結果的繁瑣過程，可以更為即時的看到影像以了解範例中各個參數的效果，讓產品的開發更加便利。
