微控制器，我們通常亦稱之為單片機，其應用領域可謂是相當廣範。在眾多的微控制器產品中，8位元微控制器因高性價比在家電產品中而被廣泛使用。為此，東芝推出了8位微控制器——TMP89FS62BUG，助力新型家電和其他電子產品快速發展。
一、基本性能概述

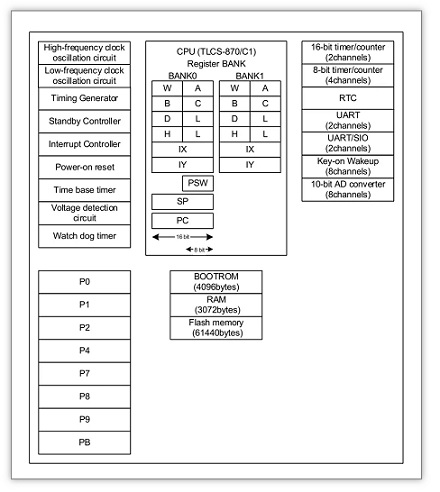

TMP89FS62BUG是基於TLCS-870/C1系列新研發的8位微控制器。雖然是8位微控制器，但是可提供相當於16位微控制器的高速處理能力。通過在單個時鐘週期內操作一個運算速度，從而實現高速的處理能力。除此之外，其系統資源也是相當的可觀。產品基於P-LQFP44封裝，擁有61440位元組的Flash，3072位元組的RAM。
可作為輸入輸出的引腳（I/O）高達37個，具有24個中斷源（4個外部中斷源、20個內部中斷源）。TMP89FS62BUG支援4.2V-5.5V範圍電源供給，具有1.0MHz-10MHz的可調頻率範圍及-40℃至85℃的寬工作溫度範圍，最小執行指令時間為0.1us（工作頻率為10MHz時），非常適合家電產品的應用。本身也具備可使能的看門狗計時器、串口通信、RTC內部時鐘、16位元計時器（2通道）、8位計時器（4通道）、10位元精度的ADC資料採樣（8通道）、單倍頻選擇、上電復位、片上調試等功能，將8位元微控制器的性能發揮的淋漓盡致。
二、反覆運算升級，軟硬體相容上代產品：
TMP89FS62BUG作為TMP89FS62AUG的升級反覆運算產品，在封裝結構上延續了上一代的結構設計，並且實現了Pin to Pin的完美相容，能夠説明使用者在原有的產品基礎上直接替換升級。與此同時，晶片內部寄存器也是相同延續，在程式上也無需做較大的改動，軟體直接相容TMP89FS62AUG晶片，可以節省大量的程式開發工作。此外，TMP89FS62BUG晶片在低功耗上做了大量的細節優化，
不僅進一步降低了在休眠模式下功耗，同時還保證了在喚醒之後的精準運行。
三、可靠穩定的資料安全功能

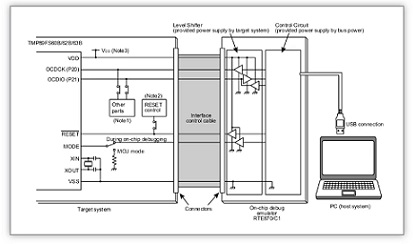

資料安全對一個微控制器來說是極為重要的，如果產品的微控制器資料安全都不能保證，那未來有可能會損失很多。TMP89FS62BUG提供兩種安全功能（“密碼”功能和“安全程式”功能），能夠有效防止片上調試功能被濫用。
四、應用場景廣闊
TMP89FS62BUG是一顆性能可媲美市場上很多16位微控制器的8位微控制器，其應用簡單靈活、安全穩定、成本優勢等諸多特點，在例如冰箱、洗衣機、空調、熱水器、智慧馬桶蓋等一些家用電器上能夠發揮巨大的潛在價值。
五、TMP89FS62BUG 產品基本描述
|
Description
|
Products based on the 8-bit CPU core with various communication functions and 10-bit AD converter. These products have features, which are low power consumption and high cost performance. They are easier to use with the SONOS Flash memory. |
|
Toshiba Package Name |
P-LQFP44-1010-0.80-003 |
|
Pins |
44 |
|
Mounting |
Surface Mount |
|
Property |
Value |
Unit |
|
number of bits |
8 |
bit |
|
ROM size |
60 |
Kbyte |
|
ROM type |
Flash |
- |
|
RAM size |
3 |
Kbyte |
|
internal data bus width |
8 |
bit |
|
LED drive capability |
6 |
ch |
|
UART |
2 |
ch |
|
UART/SIO |
2 |
ch |
|
A/D converters(10bit) |
8 |
ch |
|
Timer/counter(16bit) |
2 |
ch |
|
Timer/counter(8bit) |
4 |
ch |
|
Interrupt controllers |
4 |
pins |
|
watchdog timer |
Available |
- |
|
dual clock operation |
Available |
- |
|
Clock gear function |
Available |
- |
|
Power-on reset circuit |
Available |
- |
|
Voltage detecting circuit |
Available |
- |
|
On-chip debug function |
Available |
- |
|
I/O Port |
37 |
port |
|
The minimum instruction execution time in low-speed dual clock operation mode is 122μs (at 32.768kHz). | ||
Configurable as UART or SIO. Three UART can be used simultaneously.
|
Supply Voltage |
Operation Frequency |
Operating Temp |
Minimum instruction |
|
4.2 to 5.5 |
1.0 to 10 |
-40 to 85 |
0.1 |
