東芝 MCU M3H 系統的架構如下:
其中在 Timer 功能中，提供 8 個 32- bit 計時器，若是當成 16-bit 的計時器運用, 則有 16 個可以使用。
可以參考在 Datasheet 中 32bit Timer Event Counter (T32A) 章節的說明。
接下來以 Interval Timer 的原理做說明:
要產生週期性的中斷，Counter計數器有兩種方式:
這裡以 Timer A 且採用 Up counting 方式，暫存器的設定如下:
1. 暫存器 [T32AxRELDA] -> 設定 "0x0000"。
2. 暫存器 [T32AxRGA1] -> 設定 期望多久可以產生一個中斷的時間常數。
3. 當計數 T32AxRELDA = T32AxRGA1 時，即產生一個中斷通知，之後自動重新啟動新的計數工作。
有了上述的基礎認知後，我們試著下載範例程式來改看看，並觀察其變化。

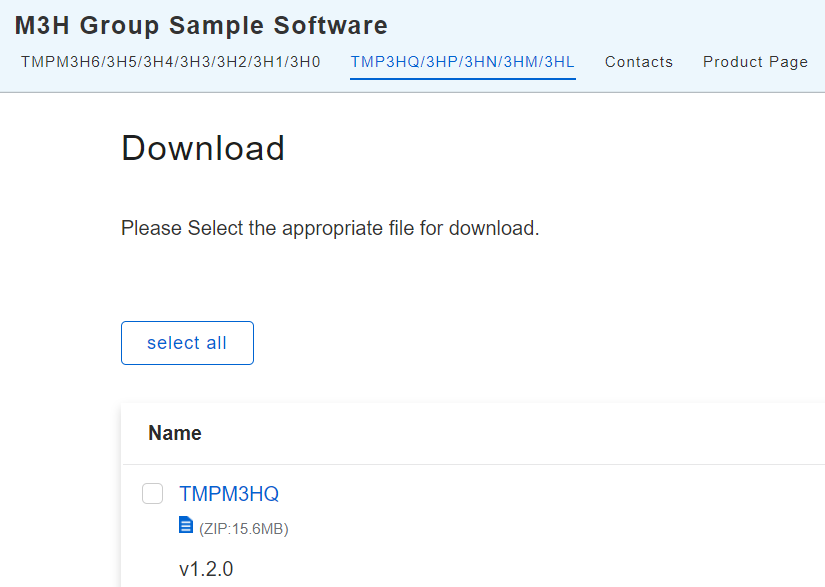

範例程式的載點:
https://toshiba.semicon-storage.com/tw/semiconductor/product/microcontrollers/software-library/m3h-group.html#2
下載名稱 - TMPM3HQ
其中在 Timer 功能中，提供 8 個 32- bit 計時器，若是當成 16-bit 的計時器運用, 則有 16 個可以使用。
可以參考在 Datasheet 中 32bit Timer Event Counter (T32A) 章節的說明。
接下來以 Interval Timer 的原理做說明:
要產生週期性的中斷，Counter計數器有兩種方式:
這裡以 Timer A 且採用 Up counting 方式，暫存器的設定如下:
1. 暫存器 [T32AxRELDA] -> 設定 "0x0000"。
2. 暫存器 [T32AxRGA1] -> 設定 期望多久可以產生一個中斷的時間常數。
3. 當計數 T32AxRELDA = T32AxRGA1 時，即產生一個中斷通知，之後自動重新啟動新的計數工作。
有了上述的基礎認知後，我們試著下載範例程式來改看看，並觀察其變化。
範例程式的載點:
https://toshiba.semicon-storage.com/tw/semiconductor/product/microcontrollers/software-library/m3h-group.html#2
下載名稱 - TMPM3HQ
之後用 IAR 開啟 T32A_LED.eww 專案 (TMPM3Hy_v1.2.0\Project\Examples\T32A\Timer_LED)。
這個範例是 1 秒的 LED 週期閃爍，波型如下:
我們嘗試修改成 500 ms 閃爍一次 LED:
在 driver_initialize 函數中，修改時間常數為 500。
然後重新編譯並下載至開發板，即可觀察到如下的波型:

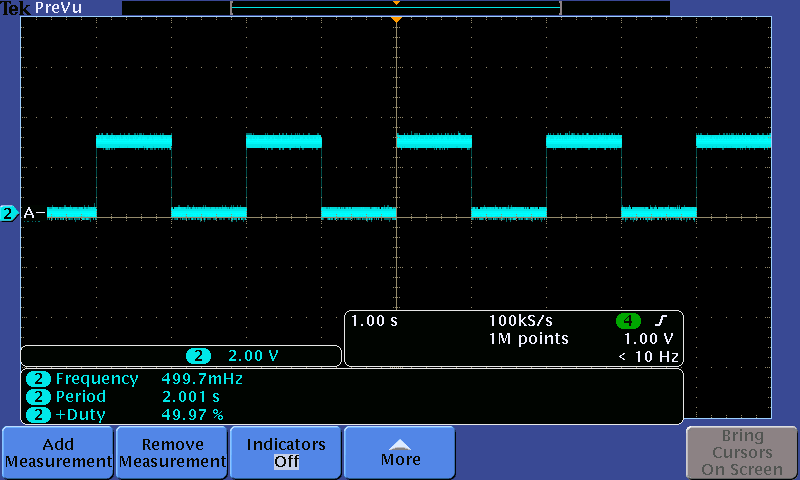

同理可證，2 秒的週期性閃爍波型如下:
參考資料:
TXZ+ Fmaily TMPM3H Group(1) Datasheet.pdf
M3H(2)_T32A-B_LED_application_note_en_20180518.pdf
IAR 的環境搭建，請參考此篇博文: TOSHIBA MCU 環境搭建與實作 GPIO
