一.WIFI技术概述
1.WIFI简介
2.WIFI标准
3.WIFI调制技术
二.WIFI架构实现
三.WIFI性能测试
WIFI简介
Wi-Fi 俗称无线宽带,是由一个名为“无线以太网相容联盟”(Wireless Ethernet Compatibility Alliance, WECA)的组织所发布的业界术语,中文译为“无线相容认证”,是一种短程无线传输技术。
WIFI的突出优势有三:
1.无线电波的覆盖范围广,覆盖半径可达100米;
2.传输速度快;
3.厂商进入的门槛低,不需网络布线接入。
缺点是:无线通信质量差、数据安全性能比蓝牙差;传输质量也有待改进。
WIFI标准
目前常用的标准为:802.11b、802.11ac、802.11ax
Ø 工作频段:2.4GHz, 5GHz
Ø 调制技术:DSSS/CCK(直接序列扩频/补码键控)
Ø 数据速率:1、2、5.5Mbps/9.6Gbps
Ø 覆盖范围较大,可达100m
Ø 产品已发展到第五代或第六代
Ø 技术和产品已成熟
Ø 2009年被IEEE批准
WIFI调制技术
- DSSS(Direct Sequence Spread Spectrum)
直接序列扩频技术将窄带信息信号扩展成宽带噪声,通过将射频载波和伪噪声(PN)数字信号有效地相乘来执行数据处理。
Ø 抑制干扰能力强
Ø 功率谱密度低,具有隐蔽性和低的截获概率
Ø 具有保密性
Ø 抗多径衰落
Ø 可高精度测量
Ø 对外界的干扰小,固定干扰运行
- CCK(Complementary Code Keying)
补码键控CCK 是应用于IEEE802. 11b 中物理层的调制方式。在无线局域网通信中, 它支持两种速率5. 5 Mb/ s 和11 Mb/ s。CCK 的码字有很强的位置对称性和良好的自相关特性, 可以很好地克服多径干扰,所以在雷达和通信中都得到了很好的应用。在数字通信领域, 补偿码被广泛用于正交频分复用OFDM 、多接入和多信道通信等场合。
11Mbps DSSS物理层采用补码键控(CCK)调制模式,CCK具有多信道工作特性,IEEE802.11b通过使用CCK调制技术来提高数据传输速率,最高可达11 Mbit/s。
- OFDM(Orthogonal Frequency Division Multiplexing)
正交频分复用技术是将信道分成若干正交子信道,将高速数据信号转换成并行的低速子数据流,调制到每个子信道上进行传输。
Ø 频谱效率高
Ø 带宽扩展性强
Ø 抗多径衰落
Ø 频谱资源灵活分配
Ø 实现MIMO技术较简单
u高的峰平比(PAPR)
u均衡和同步,受同步误差的影响较大
u对频偏和相位噪声敏感

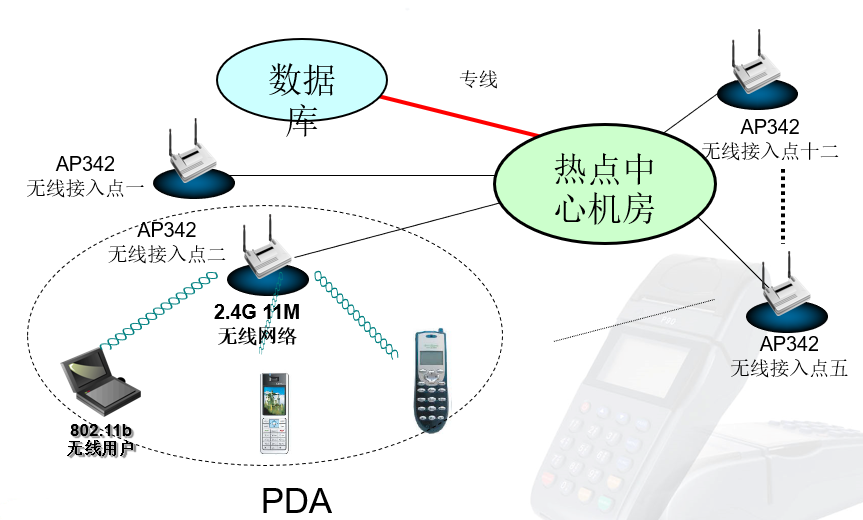

WIFI架构实现
一.WIFI性能测试
Ø测试的涵义

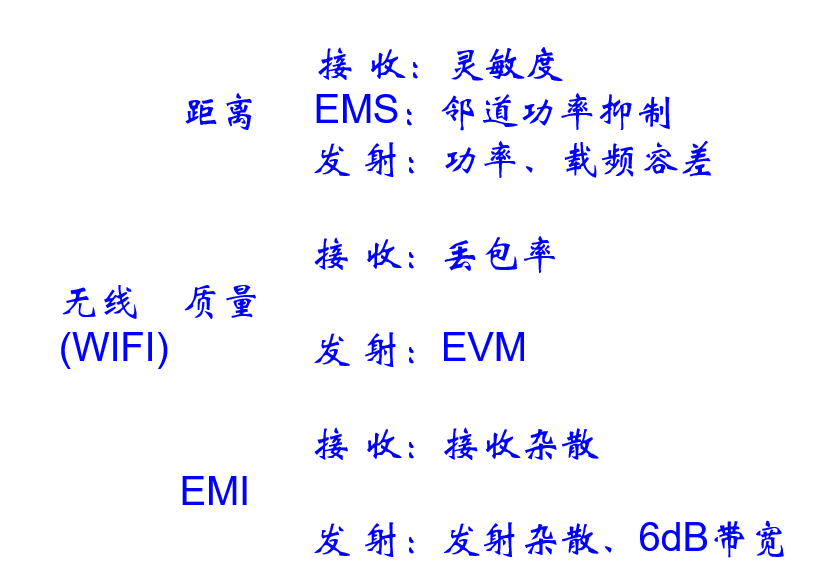

Ø测试的关系
Ø测试的现状
定义
1.极端的测试条件:
Ø温度范围: 0°C至+55°C
ØThe频率范围及e.i.r.p.限制不得超过。
Øe.i.r.p。(等效各向同性辐射功率)
2.正常的测试条件:
Ø温度范围: +15°C ~ +35°C
Ø湿度:20% ~ 75%

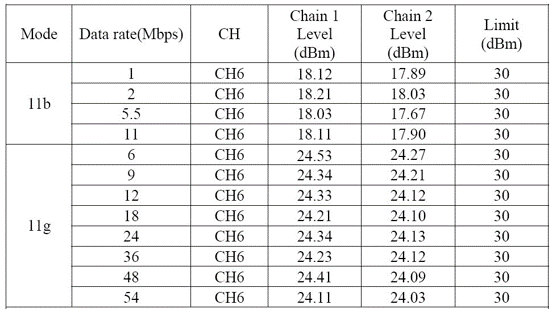

4.数据速率:数据速率VS功率
当IEEE 802.11b的数据速率为2Mbps, IEEE 802.11g的数据速率为6Mbps时,EUT的输出功率最大,所以所有的测试都在这个数据速率集中进行。

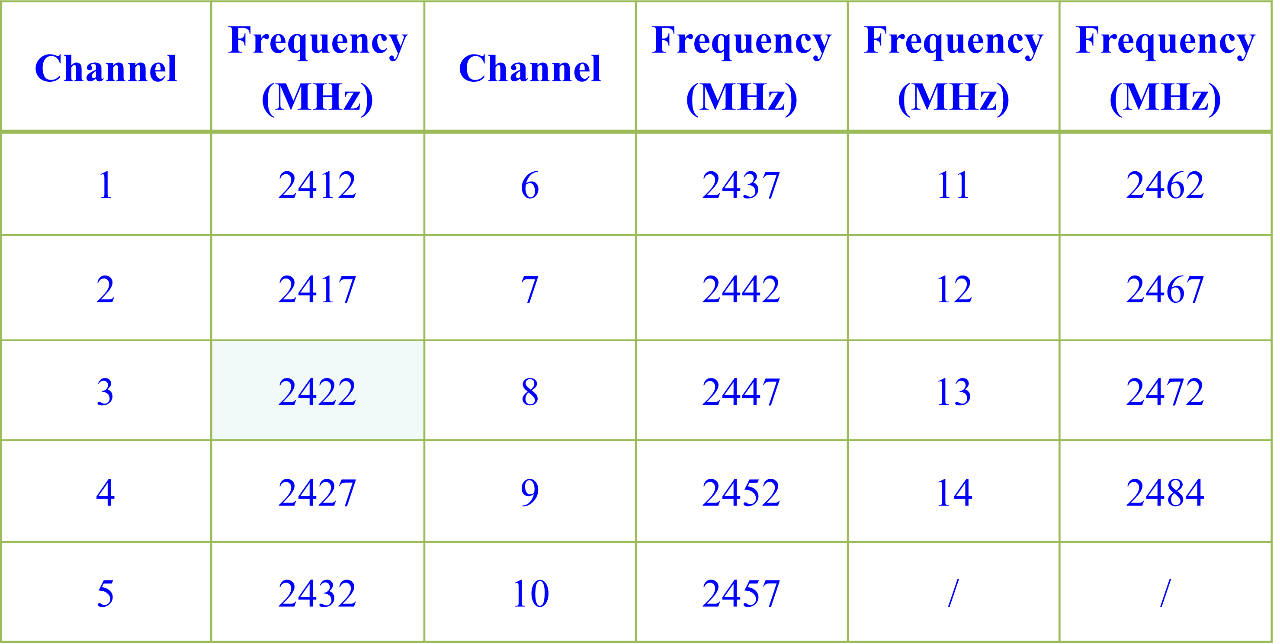

5.通道频率:通道VS频率
2.4GHz通道VS频率
性能测试
1.载波频率误差
Ø定义:发射机频率误差是指在没有调制的情况下测量的载波频率与发射机的标称频率之差。
Ø测试通道:L / M / H。
ØTest程序:将发射机输出连接到里程计或频谱分析仪,由里程计或频谱分析仪用10kHz RBW、10kHz VBW和50 - 100kHz扫描带宽测量载频。
ØTest条件:正常和极端条件
Ø限制:≤50 ppm
2.最大传输功率
Ø最大发射功率定义为设备的最大各向同性辐射功率。
Ø测试通道:L / M / H。
Øe.i.r.p。(等效各向同性辐射功率)
ØTest条件:正常和极端条件
üC E:≤20dBm(100mw或- 10dbw)
üFCC:≤30dBm(1W)

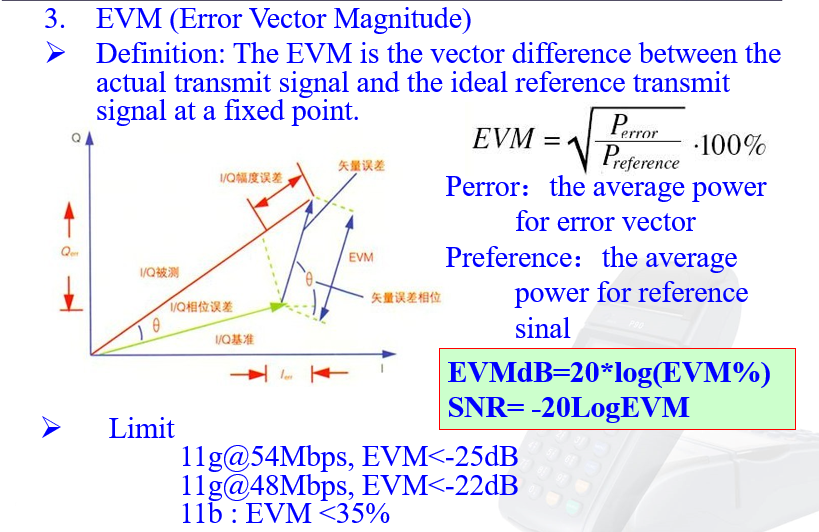

4.功率谱密度
Ø功率谱密度定义为发射机在功率包络内产生的最高功率水平,单位为瓦特/赫兹。
Ø测试通道:L / M / H。
Øe.i.r.p。(等效各向同性辐射功率)
ØTest条件:正常和极端条件
ØLimit:任意3kHz频带连续传输任意时间间隔≤8dBm。
5.频率范围
ØDefinition:设备的频率范围是由频谱包络所占的最低频率和最高频率决定的。fL / fH是e.i.r.p.谱密度降至-80 dBm/Hz以下时,在最大功率频率以下/以上的最高频率。
Ø测试通道:L / H。
ØTest条件:正常和极端条件
Ø限制:fL比;2.4 GHz和跳频;2.4835 GHz
6.发射机的辐射
ØDefinition:发射机杂散辐射是指当设备处于发射模式和/或待机模式时,超出设备频率范围的辐射。
Ø测试通道:L / M / H。
Ø正常状态
Ø限制:C E:
FCC:在任何100千赫带宽以外的频带扩展频谱故意散热器在操作,产生的射频功率,故意散热器应至少20 db低于100千赫带宽内的乐队,其中包含所需的权力的最高水平。
7. 6 db的带宽
ØDefinition: 6dB带宽定义为功率大于峰值功率- 6dB的总频谱。
Ø测试通道:L / M / H。
Ø测试条件:正常
ØTest程序:发射机输出端连接频谱分析仪,用频谱分析仪测量基础频率的带宽,RBW为120kHz, VBW为300kHz。
ØLimit(FCC):对于直接序列系统,最小6dB带宽至少为500kHz。

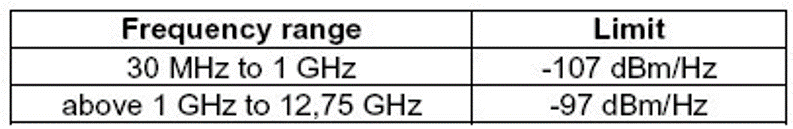

8.接收机的辐射
ØDefinition:接收机杂散辐射是指设备处于接收模式时任意频率的辐射。
Ø测试通道:L / M / H。
Ø测试条件:正常
Ø限制(CE):
9.接收机灵敏度
ØDefinition:接收机灵敏度是接收机输入信号在指定频率下的电平,该电平具有指定的调制,将导致接收机输出的8%(11b)或10%(11g) PER。
Ø测试通道:L / M / H。
ØTest数据速率:L/H
ØTest条件:正常和极端条件
Ø限制:
u < -76 IEEE802.11b dbm
u < -65 IEEE802.11g dbm
10.最大的接受水平
ØDefinition:最大接收电平是接收机输入信号在指定频率和指定调制下的最大电平,该电平将导致接收机输出的8% PER。
Ø测试通道:L / M / H。
ØTest数据速率:L/H
ØTest条件:正常和极端条件
Ø限制:> -10 dbm
11.相邻信道绝缘
ØDefinition:相邻信道抑制是不需要的相邻信道输入信号对接收机灵敏度的水平。多余信号的振幅会导致超出接收器灵敏度3db的信号所产生的PER降低到8%(11b)或10%(11g) PER。
Ø测试通道:L / M / H。
Ø测试条件:正常
Ø限制:≥35分贝
