TEA1995T GreenChip dual synchronous rectifier controller
TEA1995T 是新一代同步整流器（SR）的第一個產品用於切換模式電源的控制器IC它集成了switch mode
power supplies器在任何負載下獲得最大效率的方法, TEA1995T是用於二次側同步整流專用控制器IC。
它有兩個驅動腳來驅動 SR MOSFET，並有提前關斷功能。
TEA1995T 還可用於具有 SR MOSFET 的mult-output轉換器放置在低側。
TEA1995T 是在絕緣矽 （SOI） 工藝中製造的。
2 .特點和優勢
2.1 效率功能
a . 自動調整驅動器，在任何負載下獲得最大效率
b . 節能運行中的供應電流低於 200 uA
2.2 應用功能
a . 寬電源電壓範圍從 4.5 V 到 38 V
b . SO8 封裝中 LLC 共振器的雙同步整改
c . mult-output 轉換器的同步整改
d . 支援具有logic level SR MOSFET 的 5 V 操作
e . 用於感應每個 SR MOSFET 的drain 和source電壓的差分輸入
2.3 控制功能
a . 沒有最短導通時間(ton min)
b . 導電結束時用於快速關閉的自適應門驅動器
c . undervoltage Lockout（UVLO） 低壓保護
3.應用
TEA1995T 用於共振電源。在此類應用程式中，它可以驅動 兩個外部同步整流器 MOSFET用於兩個電壓的( secondary winding )變壓器的次要纏繞。
這些 MOSFET 取代了二極體。它可以在所有需要高效電源中使用。
a . 適配器
b . 桌上型 PC 和 desktop PC 的電源
c . 電視電源
d . 伺服器電源

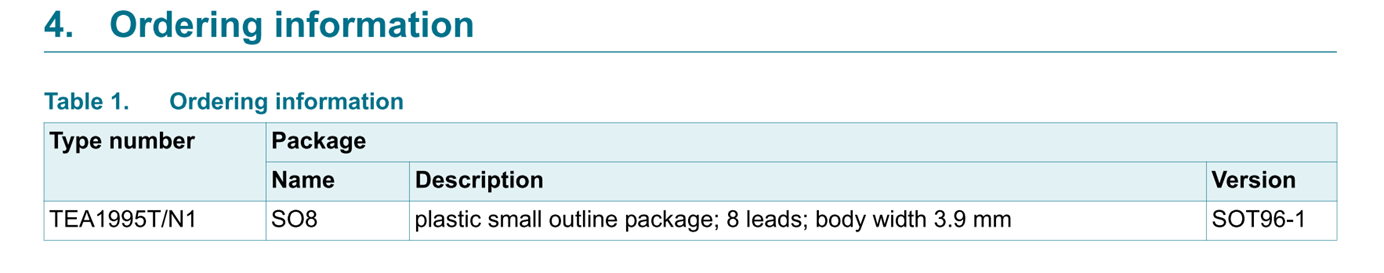

4 . 訂購資訊

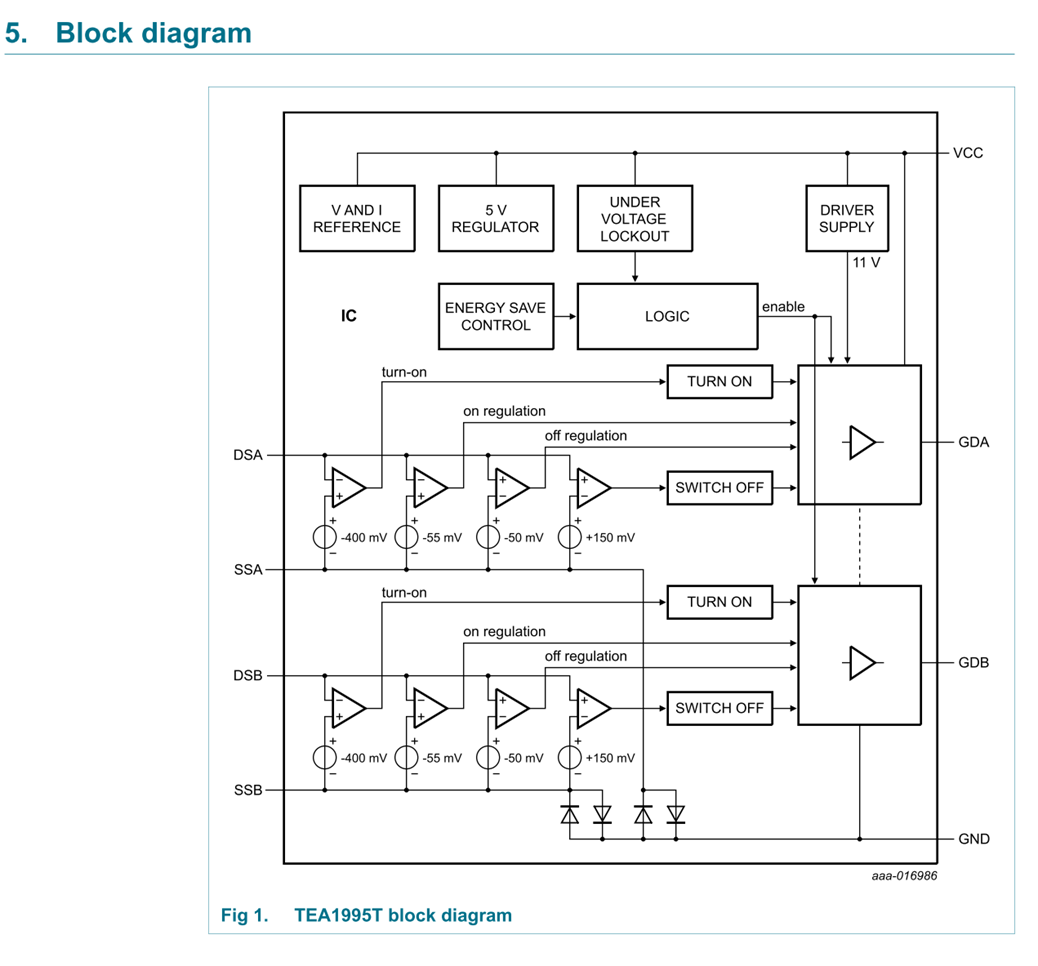

5 . Blockdiagram

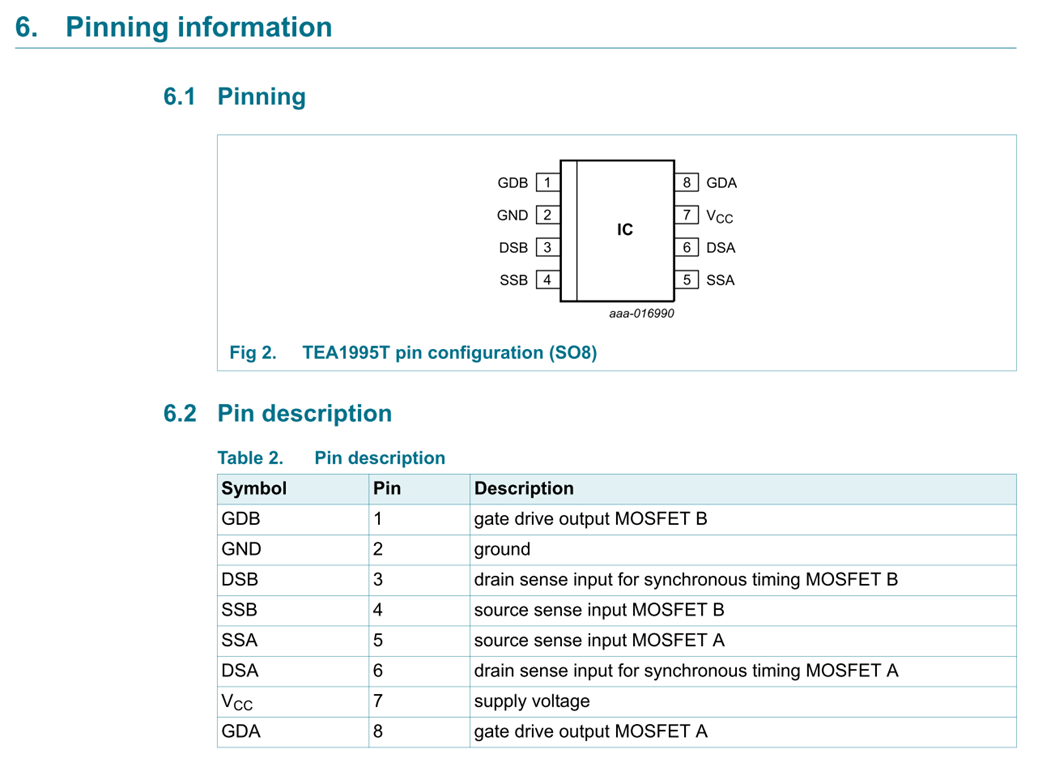

6 . Pin資訊
7 . Functional description
7.1 介紹
TEA1995T 是用於同步整正的控制器IC。這是非常適合的 用於共振應用程式。它可以驅動兩個同步整流器 MOSFET central tap變壓器纏繞的輔助側。

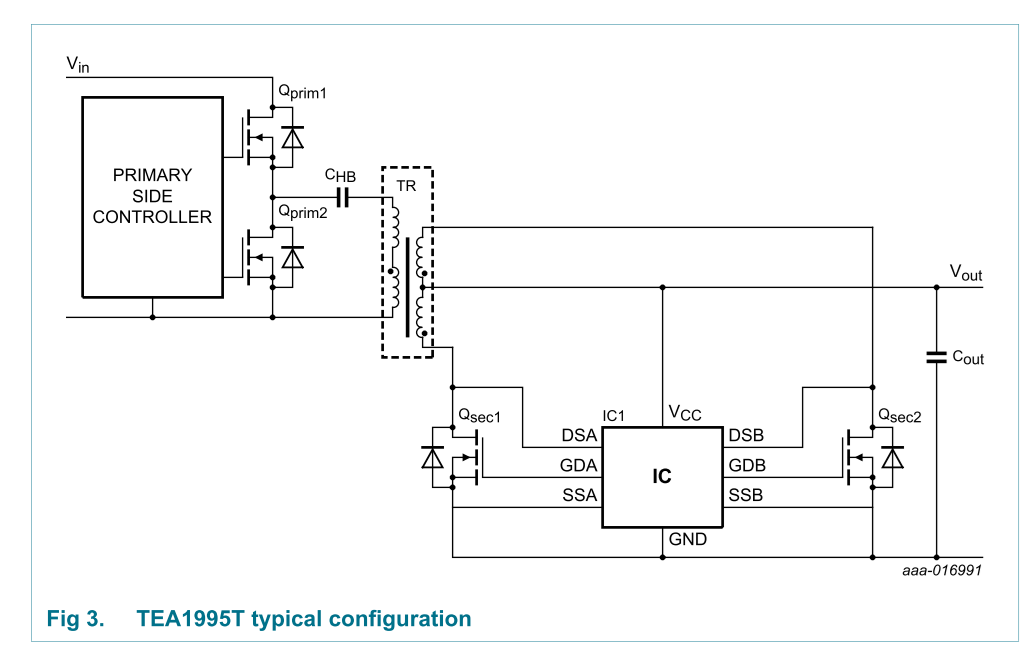

圖3顯示了一個典型的 配置
7.2 啟動和undervoltage lockout （VCC pin）
當 VCC 的電壓超過 Vstart 時，IC 會離開 UVLO 狀態， 並且 啟動SR電路。當電壓降至 Vstop 以下時，IC 會重新進入 UVLO state。SR MOSFET gate輸出積極保持低位。
正確 操作時，VCC pin必須與額外的電容 decoupled （not only Cout）在 VCC pin和 GND pin之間。降低高門的電感效果驅動電流，
extra capacitor必須盡可能接近IC連接
7.3 偵測腳(DSA and DSB pins)
Drain pin 是能夠處理高達 100 V 的輸入電壓的輸入pin。drain sense電壓，Gate 驅動處於與拉下門驅動程序的關閉模式 pin（針 GDA 或 GDB）。
at negative Drain感電壓下，IC 使 SR 通過drain source differential voltage
7.4 控制原理 （SR：DSA、SSA、DSB 和 SSB 引腳）

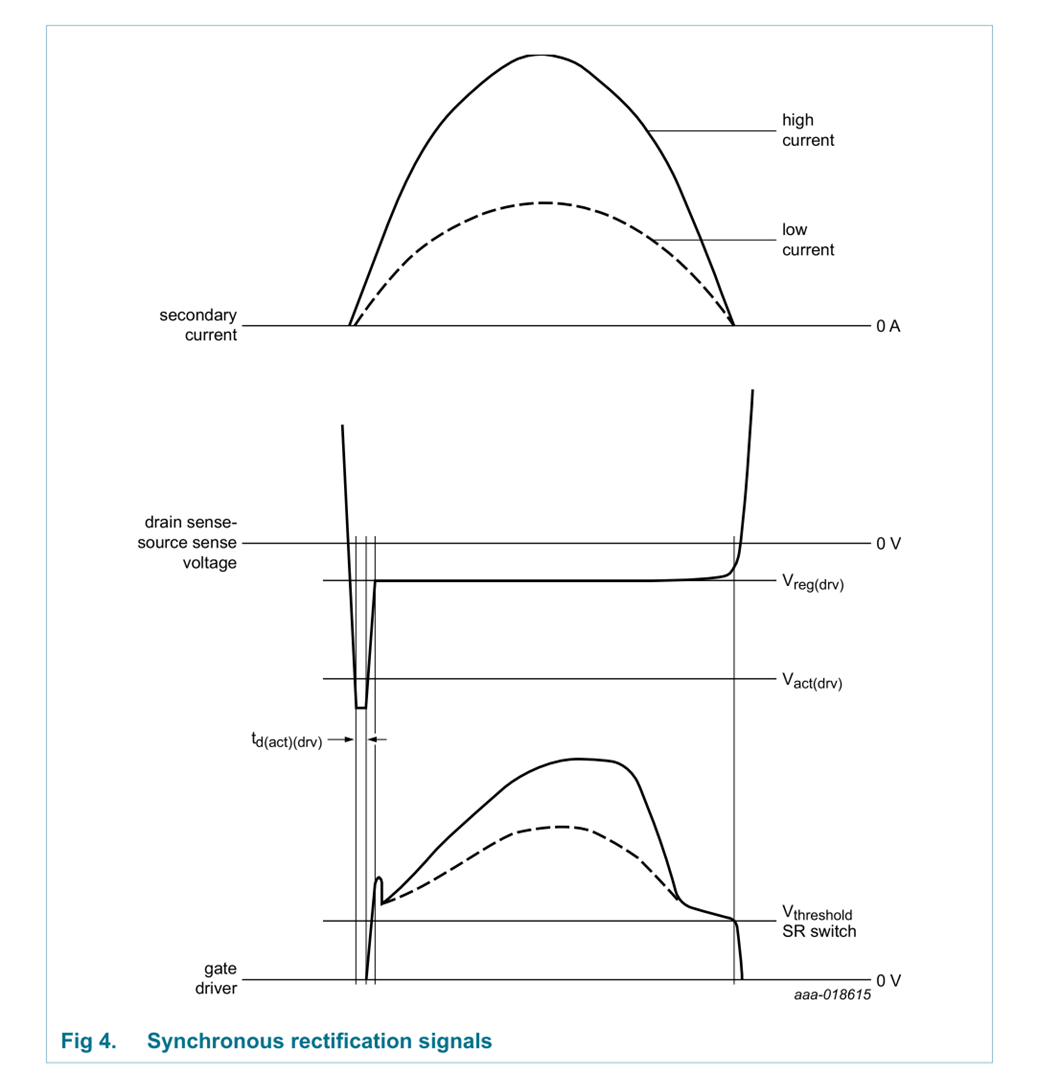

當此絕對電壓差高於 Vact（drv）時，相應的打開外部SR MOSFET。當外部 SR MOSFET 是打開，source和drain 之間的絕對電壓差 連線下降到低於V act (drv） 。on regulation phase follows the turn-on phase 。
在此時，IC 對source和drain 之間的差額進行調節（Vreg（drv））。
當絕對差異高於 Vreg （drv）， gate輸出增加外部 SR MOSFET 的Gate電壓 直到達到 Vreg （drv） 級別。SR MOSFET 不會在低電流下關閉。 IC 的運行時間不最短當絕對差值低於 Vdeact （drv） 時，gate程序輸出會減少 外部 SR MOSFET的Gate電壓。
SR Gate上的電壓波形 MOSFET 透過 SR MOSFET 跟蹤電流的波形。當前 通過外部 SR MOSFET 達到零，SR MOSFET 被快速關閉。
SR MOSFET 關閉後，drain 電壓增加。對於上面的drain電壓 Vswoff， Rpd （G） 的Low Ohmic gate pull-down保持 Sr MOSFET 的 gate切換關閉。
8 .0 應用說明 ( Application Information )
TEA1995T 的共振開關模式電源由主側組成 半橋、變壓器、共振電容器和輸出階段。獲得低 傳導損益整改。必須特別注意drain和sourve的連接引腳。
這些引腳上測量的電壓用於gate驅動電壓。Wrong measurement 測量導致gate驅動器效率降低，因為gate電壓不得干擾電源布線。電源布線以高 di/dt 值導電電流。它很容易引起 寄生電感引起的誘導電壓造成的測量錯誤。
