HART的全名是Highway Addressable Remote Transducer(高速可尋址遠程傳感器),最大的特色及優點是可以在傳統的4–20 mA類比儀表電流環上通訊,可以在純類比的主站系統中共用線路。HART通訊協定是由Rosemount Inc.所發展,一開始是Bell 202的早通訊標準,在1980年代中期發展,要做為其智慧現場儀器的數位通訊協定。之後就演進為HART,而且成為開源標準。此後有許多不同版本的規格,通訊協定的能力也日漸強化。HART通訊協定使用頻率偏移調變(FSK)的調變方式,在電流信號上面加上+/- 0.5 mA的信號,1用1200 Hz的頻率表示,0用2200 Hz的頻率表示。HART常用在程序及儀表系統中,有小型的自動化設備,也有高度複雜的工業應用。

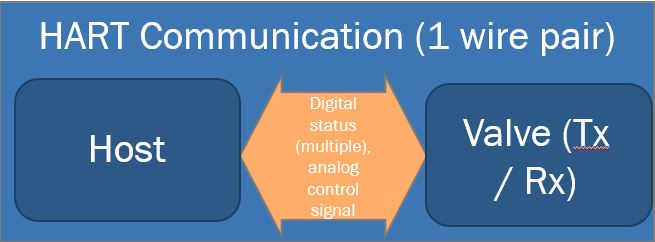

傳統通訊方式與HART通訊方式比較

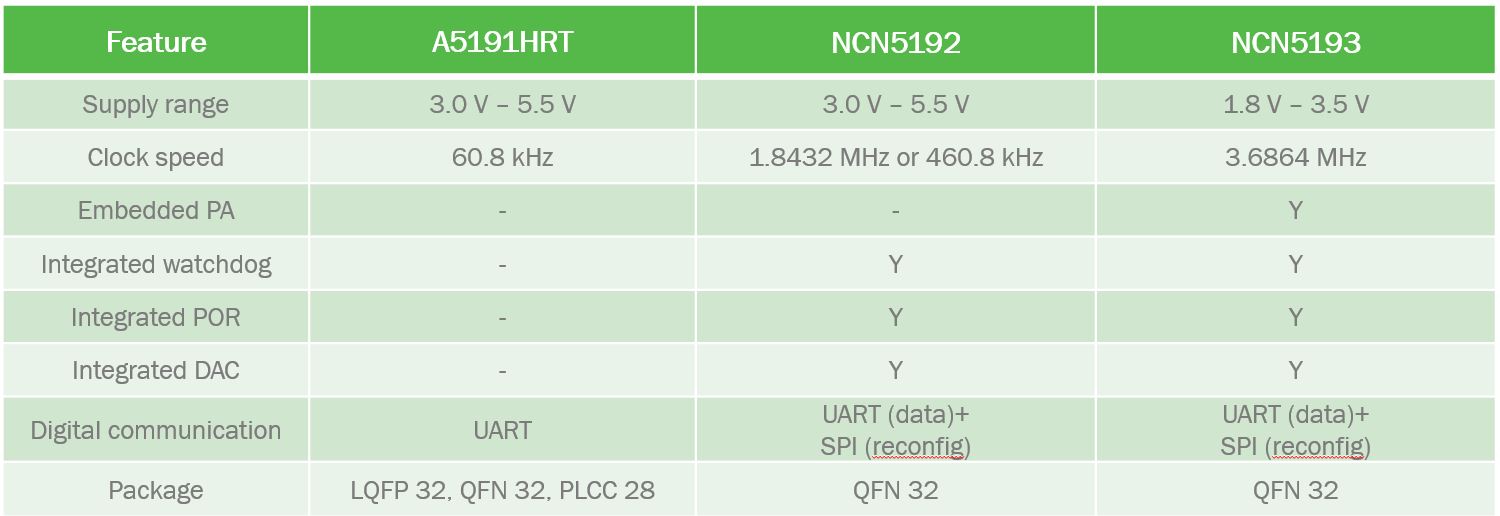

安森美HART系列產品
產品特點 :
- 低電量
- Bell 202 移位頻率為 1200 Hz 和 2200 Hz
- 單芯片、半雙工 1200 位/秒 FSK 調製解調器
- 發射信號波形整形
- 滿足 HART 物理層要求
- CMOS兼容
