伺服器電源供應器顧名思義就是應用在伺服器上的電源供應器,現在伺服電源供應器分成兩類分別為ATX和SSI, ATX電源使用較為普遍，主要用於工作站和低端伺服器;而SSI電源是隨著伺服器技術的發展而產生的，適用於各種等級的伺服器.

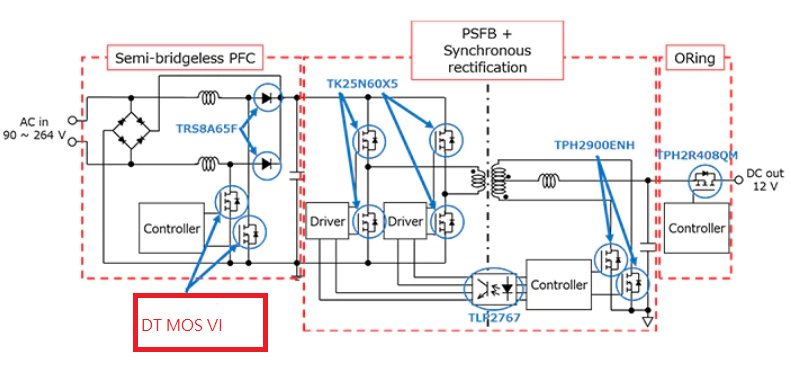

今天要介紹TOSHIBA最新的第六代 DT MOS應用於伺服器電源的PFC MOSFET上,如下圖所示,
第六代DT MOS大大的降低Rdson和 Qg,可以改善輕中重載時的效率,下圖為與I-Company比較的Rdson*Qg曲線,紅色為第六代DT MOS,從曲線線可以看到
第六代DT MOS不管是與I-Company C7或是第四代 DT MOS都優於它們.

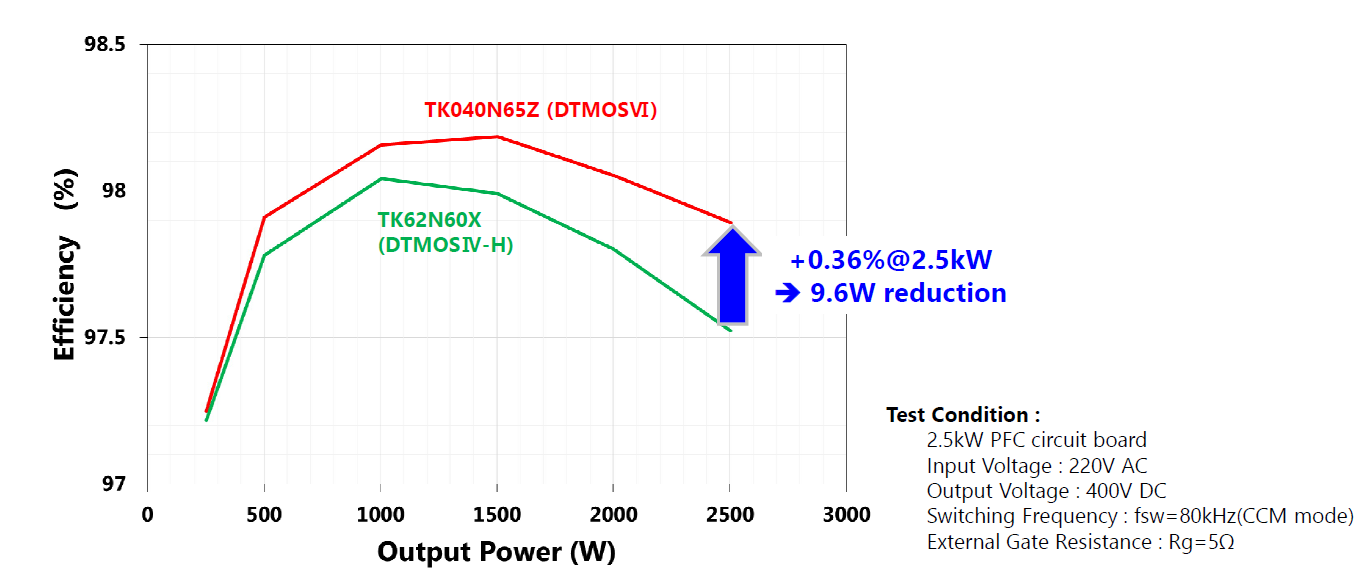

光看上圖可能無法感覺受第六代DT MOS的優越性能,首先先用一張第六代和第四代的效率曲線來比較說明,下圖是一張2.5KW PFC的
效率曲線,我們只更換PFC MOS來作效率的比較,從曲線中可以看到從輕中重載,第六代的表現都優於第四代,在重載的損耗更是差了,9.6
今天要介紹TOSHIBA最新的第六代 DT MOS應用於伺服器電源的PFC MOSFET上,如下圖所示,
第六代DT MOS大大的降低Rdson和 Qg,可以改善輕中重載時的效率,下圖為與I-Company比較的Rdson*Qg曲線,紅色為第六代DT MOS,從曲線線可以看到
第六代DT MOS不管是與I-Company C7或是第四代 DT MOS都優於它們.
光看上圖可能無法感覺受第六代DT MOS的優越性能,首先先用一張第六代和第四代的效率曲線來比較說明,下圖是一張2.5KW PFC的
效率曲線,我們只更換PFC MOS來作效率的比較,從曲線中可以看到從輕中重載,第六代的表現都優於第四代,在重載的損耗更是差了,9.6
接下來我們用一張1.6KW PFC 效率圖來做比較,紅色為第六代,黃色為第四代,藍色為I-Company C7,從效率曲線中可以看到黃色第四代曲線在輕中重載下都劣於第六代和C7,
所以我們就單看第六代和C7效率曲線,在輸入電壓230VAC時第六代的輕重載可都優於C7在中載時兩顆在伯仲之間,在輸入電壓180VAC時第六代輕載比C7稍差了一點,但在Load接
近400W時,第六代已優於C7.

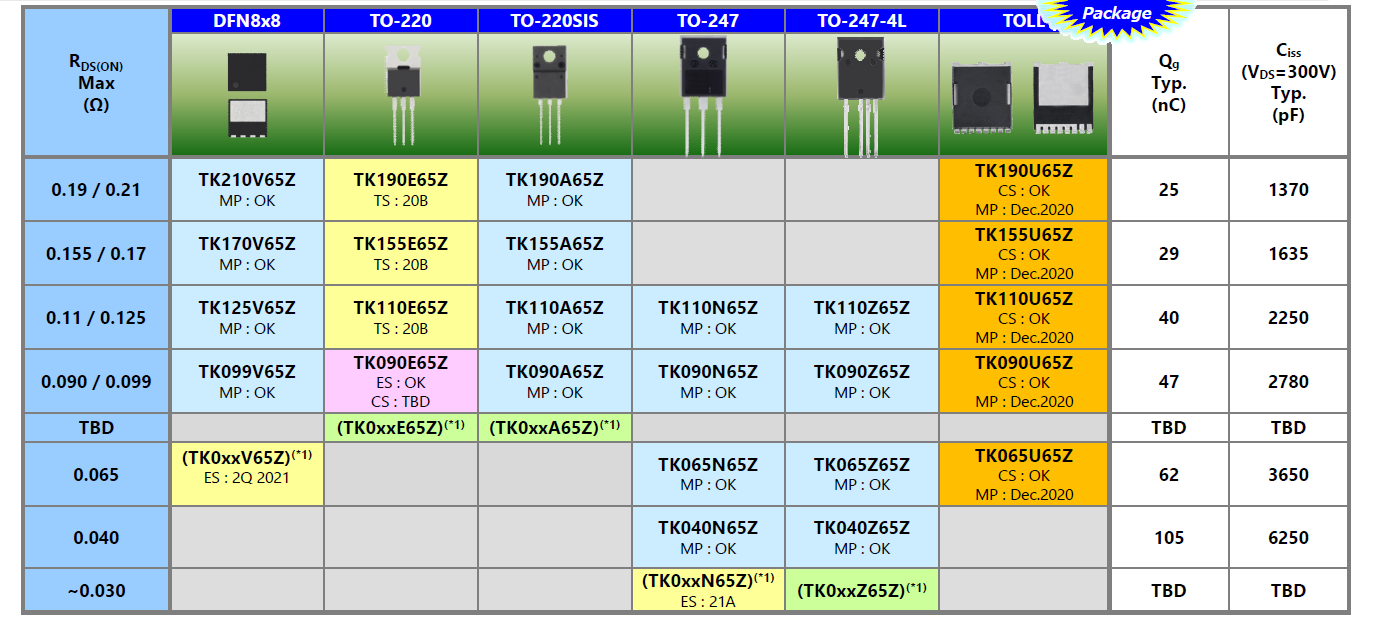

最後用下圖作為結尾,下圖為第六代DT MOS的型號表,提供給大家參考,希望疫情期間大家身體健康平安.
