標準邏輯 IC
1、標準邏輯 IC 用於各種類型的設備。
2、在哪裡使用標準邏輯 IC
標準邏輯 IC 通常用於連接 LSI，例如 CPU 和存儲器。這些 IC 主要用於提高驅動能力（緩衝器），整形波形並調整信號輸出的時序。標準邏輯 IC 也用於對系統進行較小的修改，因為使用邏輯 IC 比修改 LSI 更容易。
以下是使用標準邏輯 IC 的場景。
> 振盪電路：無緩衝變頻器
> 微型計算機外圍電路的電路修改：反及閘、或閘等
> 電路板走線較長時，可提高驅動能力並降低輸出阻抗：緩衝器
> 信號波形整形到 CPU 或內存：緩衝器
> 調整來自微機的控制信號的時序：觸發器、解碼器等
3、什麼是標準邏輯 IC

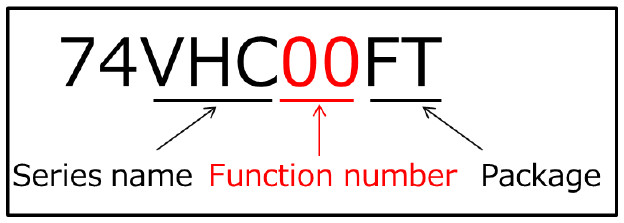

標準邏輯 IC 是業界標準化的邏輯電路，並且其功能和引腳排列兼容。儘管小封裝有一些例外，但兼容的封裝可從各個製造商處獲得。如果標準邏輯IC的功能編號相同，則它們具有相同的功能和相同的引腳排列。
4、標準邏輯 IC 的分類
根據產品結構（工藝），標準邏輯 IC 主要分類如下，它們的特性彼此不同。
■ TTL（Transistor Transistor Logic）
TTL 是一種雙極性邏輯 IC，是在標準邏輯 IC 首次流行時就推出的產品。
TTL 具有比 CMOS 邏輯 IC 更高的電流驅動能力和更高的工作速度，但功耗更高。
TTL 的低電平輸入電壓 VIL（Max）為 0.8 V，高電平輸入電壓 VIH（Min）為 2.0V，這稱為 TTL 電平。
■ CMOS 邏輯
CMOS 邏輯 IC 的功耗低於 TTL。儘管早期 CMOS 邏輯的運算速度比 TTL 慢，但是採用精細工藝的 CMOS 邏輯現在可以實現比 TTL 更高的速度。在典型的 CMOS 邏輯 IC（VCC = 5 V）中，低電平輸入電壓 VIL（Max）為 1.5 V，高電平輸入電壓 VIH（Min）為 3.5V。某些 CMOS 邏輯 IC 提供的輸入電平與 TTL 電平兼容。 （例如，系列名稱末尾帶有 T的產品，例如 VHCT）
■ BiCMOS 邏輯
BiCMOS 邏輯是一種邏輯 IC，其在輸入電路和邏輯電路中使用 CMOS 工藝來降低功耗，並在輸出電路中使用雙極晶體管來實現大電流驅動。對 MOS 和雙極工藝的需求增加了製造工藝的數量；當前，CMOS 邏輯 IC 是主流的標準化邏輯 IC。
5、CMOS 邏輯 IC 的基本電路列表（組合邏輯電路）
下表列出了作為邏輯電路基礎的組合邏輯電路的邏輯符號和邏輯方程。
