MCUXpresso Config Tools 软件安装
1.工程导入

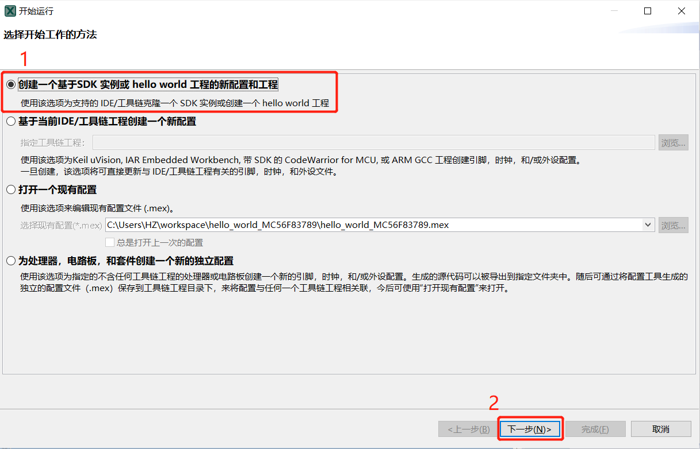

Step1:选择工程创建方法,基于 SDK 创建一个 hello world 工程。

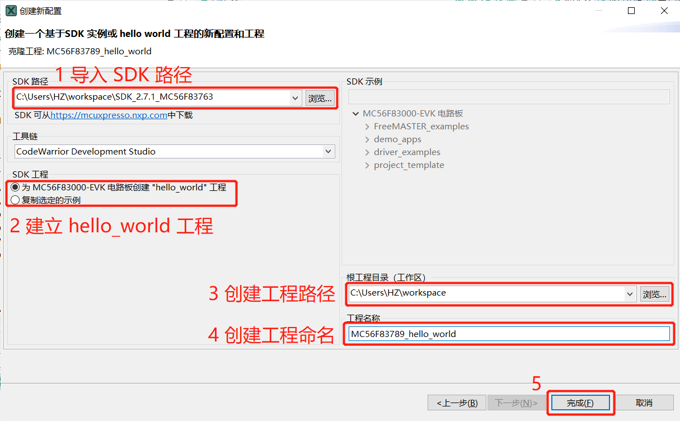

Step2:导入 SDK 路径 --->选择 hello world 工程--->选择创建工程路径 --->创建工程名称。(推荐创建工程路径选择 workspace )

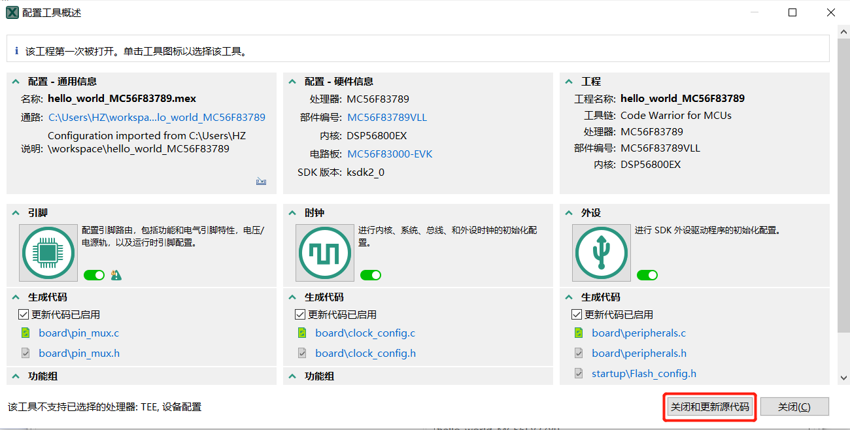

Step3:默认选择 引脚、时钟、外设 工具,选择 关闭和更新源代码。
Step4:单击完成创建工程。

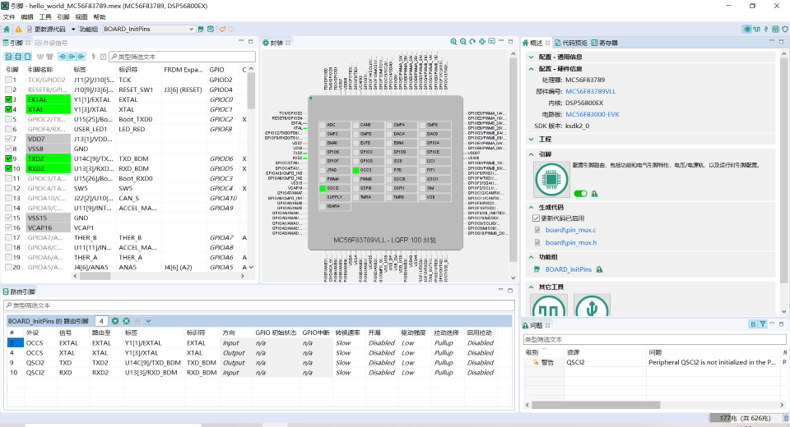

Step5:进入引脚工具配置界面。
1.工程导入
Step1:选择工程创建方法,基于 SDK 创建一个 hello world 工程。
Step2:导入 SDK 路径 --->选择 hello world 工程--->选择创建工程路径 --->创建工程名称。(推荐创建工程路径选择 workspace )
Step3:默认选择 引脚、时钟、外设 工具,选择 关闭和更新源代码。
Step4:单击完成创建工程。
Step5:进入引脚工具配置界面。
Step6:单击 + 进行外围引脚添加,如下图配置 GPIOA0 为输出引脚,GPIOA1 为输入引脚。

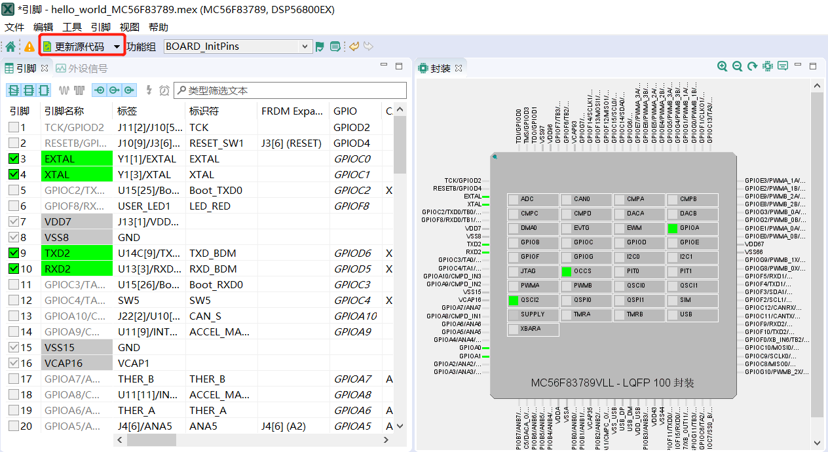

Step7:单击「更新源代码」。

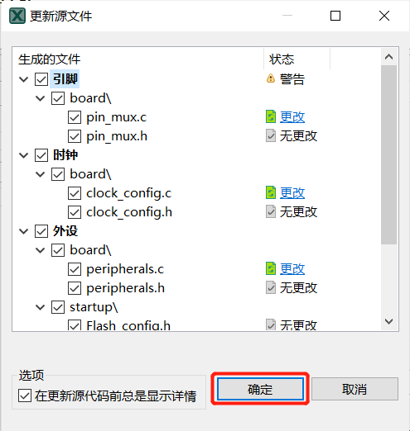

Step8:可见修改的程序,点击「确定」进行程序更改。
2.导入 CodeWarrior

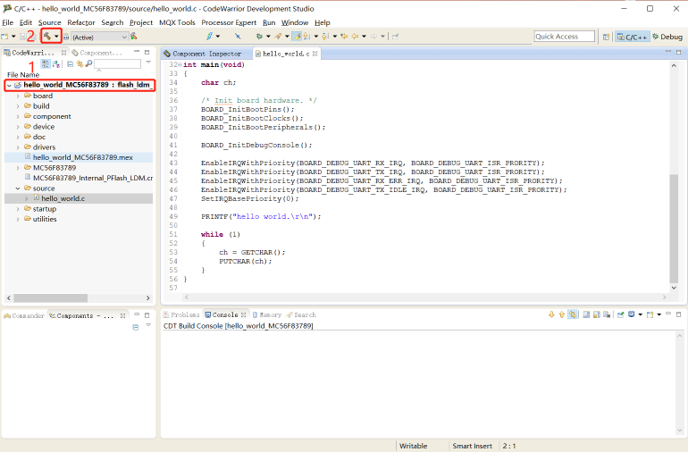

Step1:导入 hello_world 工程到 CodeWarrior 中,然后编译此工程。
Step2:确认完成编译,并生成 .elf 烧录文件。
3.测试例程
Step1:透过下列代码,测试创建 hello world 工程,验证 GPIOA0 和 GPIOA2 脚位配置。

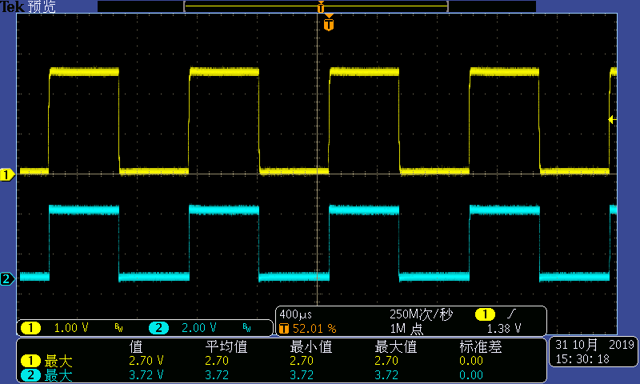

Step2:确认验证结果,GPIOA0 会跟随 GPIOA2 讯号变化。
※ CH1 : GPIOA2
※ CH2 : GPIOA0
