新唐因應客戶大量IC燒錄需求，也提供了一對多的燒錄解決方案。利用先前介紹的ICP燒錄軟體，再配合新唐的 Nu-Link-Gang量產燒錄器(圖一)及上板(圖二)，即可進行一對四的燒錄，無論是同樣的四顆晶片，或是四顆不同的晶片，都可以在Nu-Link-Gang燒錄器上同時進行離線燒錄(Offline ICP)。此篇文章將說明利用Nu-Link-Gang進行一對多燒錄的步驟，Nu-Link-Gang 燒錄器的資訊在新唐官網的「軟體與工具」中「硬體」目錄下，詳細的使用方式可以參考用戶手冊。https://www.nuvoton.com/tool-and-softwa ... rogrammer/
圖一、Nu-Link-Gang量產燒錄器

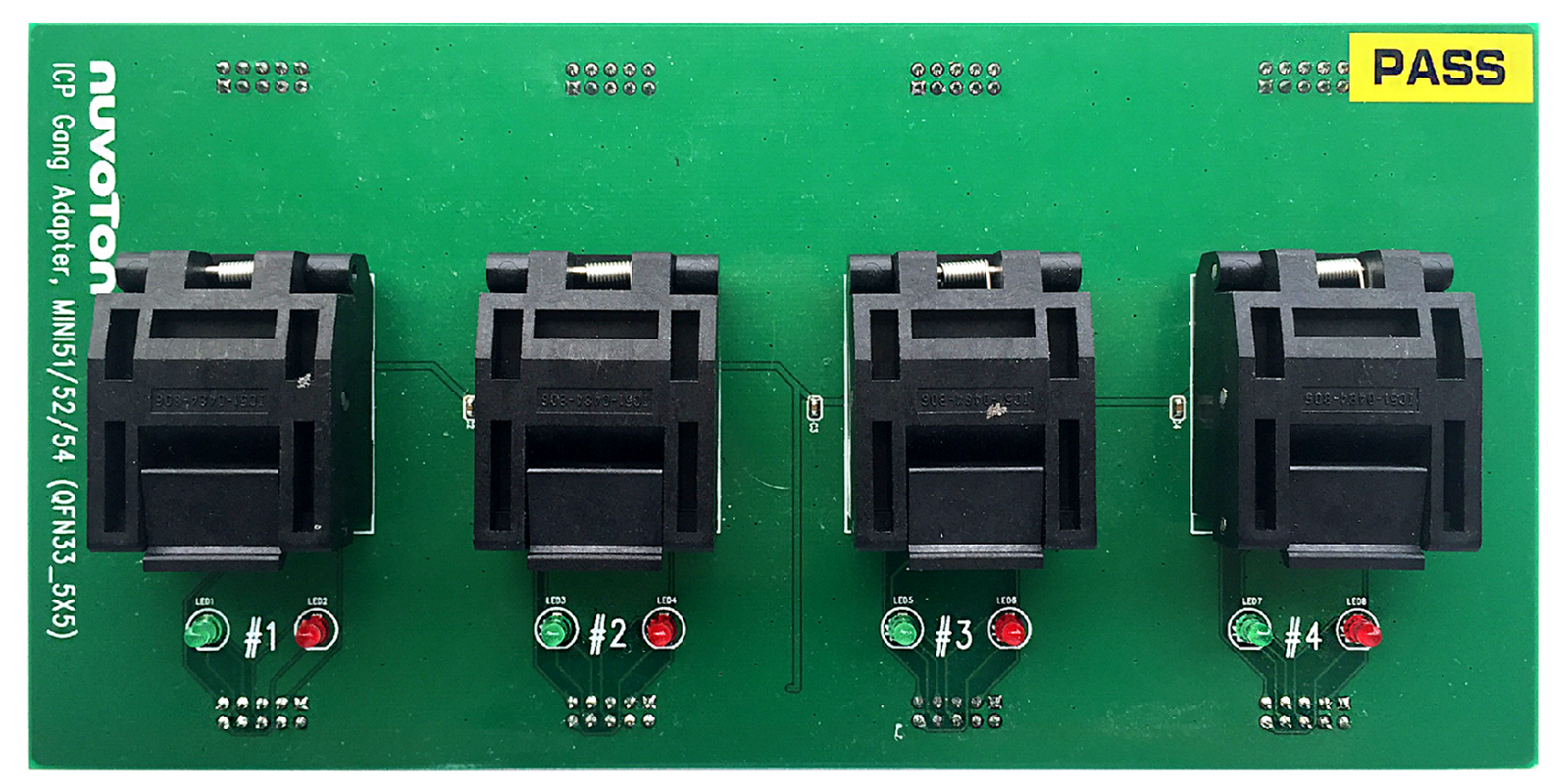

圖二、Nu-Link-Gang 量產燒錄器上板
1. Nu-Link-Gang 燒錄器設定

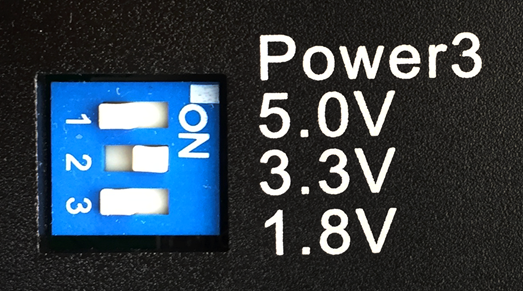

(1) 燒錄電壓選擇：透過燒錄電壓選擇開關切換燒錄電壓(圖三)。
四個燒錄單元有各自對應的選擇開關，可分別設置不同的燒錄電壓。
圖三、燒錄電壓選擇
(2) 燒錄模式：將開關撥至 Single Start別燒錄或是All Start 同時燒錄(圖四)。
圖四、燒錄模式切換開關
2. Nu-Link-Gang 連接
將Nu-Link-Gang燒錄器通電，並透過USB與電腦連接。Nu-Link-Gang共有四個USB孔位對應四個燒錄單元，必須分別對四個USB孔位進行燒錄設定。
3. 燒錄設定
(1) 按下連接按鈕連至Nu-Link-Gang燒錄器。
(2) 載入欲燒錄文件：文件可選擇載入APROM、數據Flash、LDROM或SPROM。
(3) 設定配置位：如時鐘源、欠壓電壓值等等，也可選擇做安全加密。
(4) 編程：配合載入位置做選擇。
(5) 編程選項：勾選脫機燒寫模式。
(6) 開始：按下開始，將文件及設定存入Nu-Link-Gang燒錄器。
也可選擇導出存成ICP項目文件，未來導入該ICP文件便可回復所有設置。
圖五、Nu-Link-Gang ICP設定步驟
4.晶片連接
(1) 插入上板：將上板對齊固定座及燒錄器座並壓緊。
(2) 置入晶片：將晶片置入插口中。

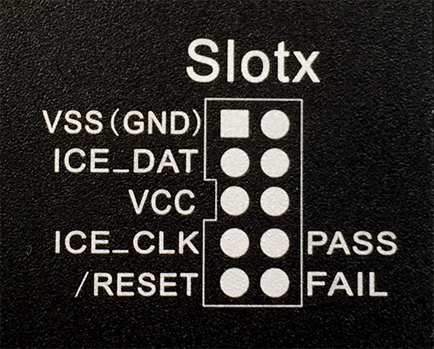

(3) 使用治具(若無上板時才需使用)：連接燒錄器座五隻腳位(圖六)，VCC 電壓為燒錄電壓選擇設定。
圖六、燒錄器座腳位表
5. 量產燒錄
(1) 按下電源開關。
(2) 開始燒錄：根據步驟1-2燒錄模式設定，按下對應燒錄鍵。
(3) 更換晶片：狀態指示燈亮表示燒錄完成，可更換晶片。

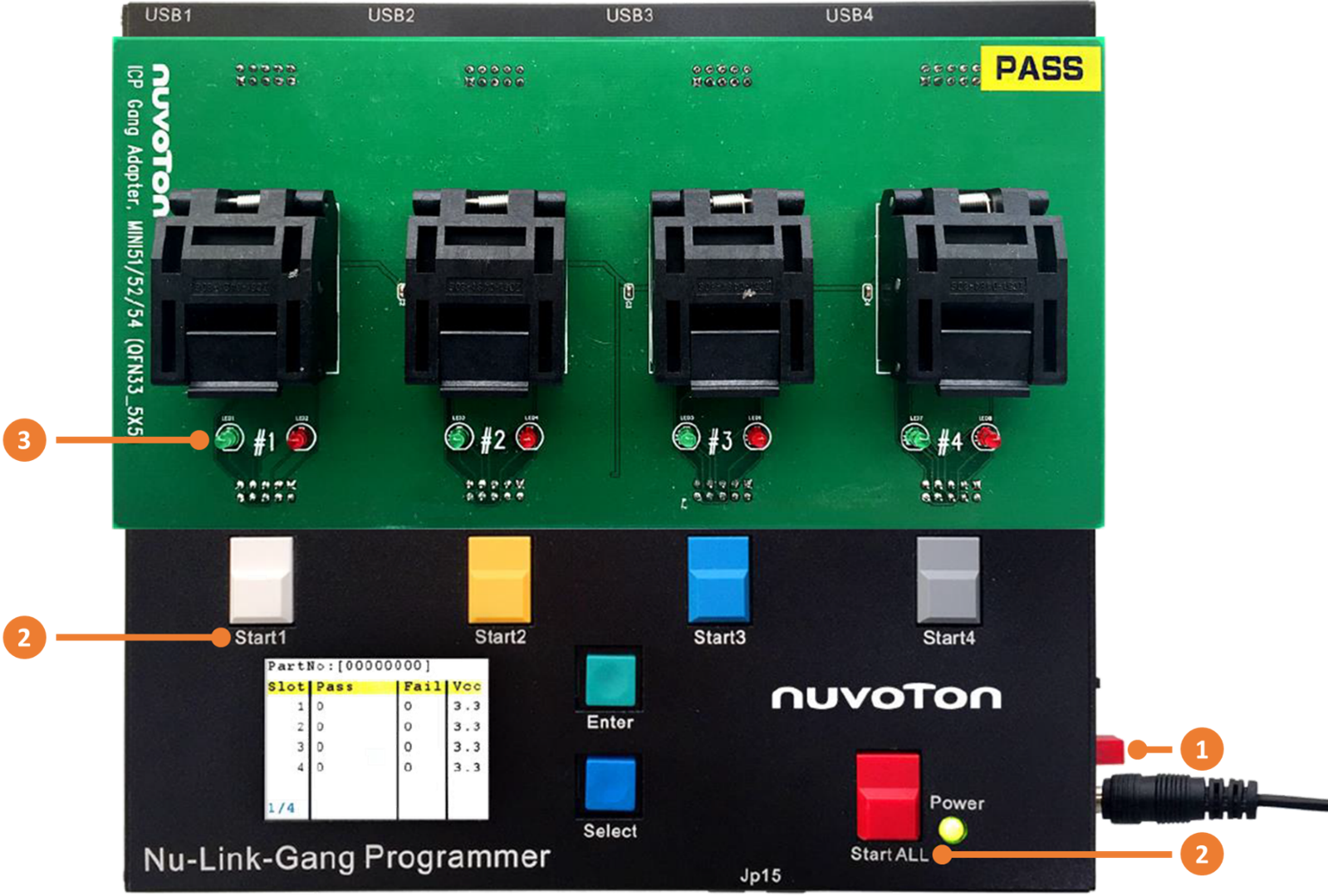

圖七、量產燒錄步驟
新唐的ICP燒錄軟體提供簡潔的GUI介面，讓客戶無論是在線燒錄還是離線燒錄都能夠快速地完成。配合客戶的量產需求，新唐更提供了一對多的Nu-Link-Gang燒錄器，可讓量產流程達到最佳效率。
