1. 方案特色
點膠製程最早都是由作業員手持點膠槍進行手工點膠,而工廠再導入自動化後,也開始有機械手臂或是三軸機來帶動點膠槍,而現在EPSON有另外一種進階方案-外部座標參考點移動,此方案可以將點膠槍固定在機台上,而機械手臂抓取工件來進行點膠,點膠完成後機械手臂在將工件擺放到下一個工作站,這讓機械手臂可整合工件上下料及自動點膠兩個工作的內容,提升了此機械手臂的稼動率進而加速設備成本回收的時間。
2. 點膠自動化前期評估
a. 點膠基本用途介紹:
依照不同的產業,膠水可用於產品的貼合、防水、固定、絕緣、散熱…等,而又依照不同的用途,膠水種類也是相當多元,如:UV膠、AB膠、快乾膠、熱固膠…等;一般膠水選用基本上就是人工進行點膠作業時,使用哪種膠水規格,評估自動化導入就繼續沿用即可,但此時就需購買點膠控制器來做自動化整合。
b. 點膠系統整合架構圖:
以下為日商武藏(MUSASHI)的點膠較高階的控制器為範例,可看到此機種的主要功能除了點膠補正外,也會提供相關錯誤或是警示訊息來讓機械手臂知道目前的狀況,但如果因為成本考量,也有對應的基本款機種可做選用。
d. 自動化導入注意事項:
人工點膠在導入自動化時,也有幾點要注意,例如工廠原本選用的膠水黏性很低,作業員一般點膠後如果發現有膠水滴落,順手擦拭即可,但是自動化時,有汙染機台或產品的風險,此時要評估選用有真空回吸功能的點膠控制器,不會在機械手臂進行點膠後,發生膠水隨著機械手臂邊移動邊滴的狀況。
另外一個狀況就是,今天選用的膠黏性較高,而人工作業時如果發現有膠水拉絲的狀況,也是順手擦拭即可,故此狀況也是在導入自動化前期時,也要評估使用螺桿閥來進行精密出膠控制。
如下圖,機械手臂可固定於工作檯旁邊,點膠槍固定於工作臺上方,工件平放於工作桌上;而當確認工件再工作臺上就位後,手臂就會取起工件,針對外圍輪廓進行塗膠作業。
點膠製程最早都是由作業員手持點膠槍進行手工點膠,而工廠再導入自動化後,也開始有機械手臂或是三軸機來帶動點膠槍,而現在EPSON有另外一種進階方案-外部座標參考點移動,此方案可以將點膠槍固定在機台上,而機械手臂抓取工件來進行點膠,點膠完成後機械手臂在將工件擺放到下一個工作站,這讓機械手臂可整合工件上下料及自動點膠兩個工作的內容,提升了此機械手臂的稼動率進而加速設備成本回收的時間。
2. 點膠自動化前期評估
a. 點膠基本用途介紹:
依照不同的產業,膠水可用於產品的貼合、防水、固定、絕緣、散熱…等,而又依照不同的用途,膠水種類也是相當多元,如:UV膠、AB膠、快乾膠、熱固膠…等;一般膠水選用基本上就是人工進行點膠作業時,使用哪種膠水規格,評估自動化導入就繼續沿用即可,但此時就需購買點膠控制器來做自動化整合。

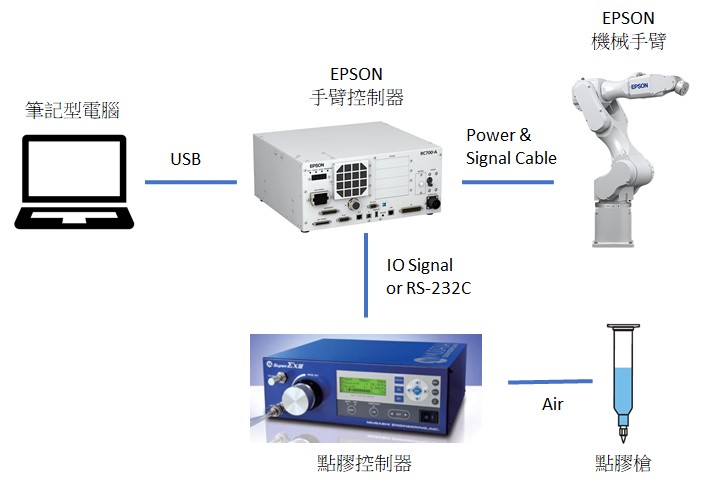

b. 點膠系統整合架構圖:

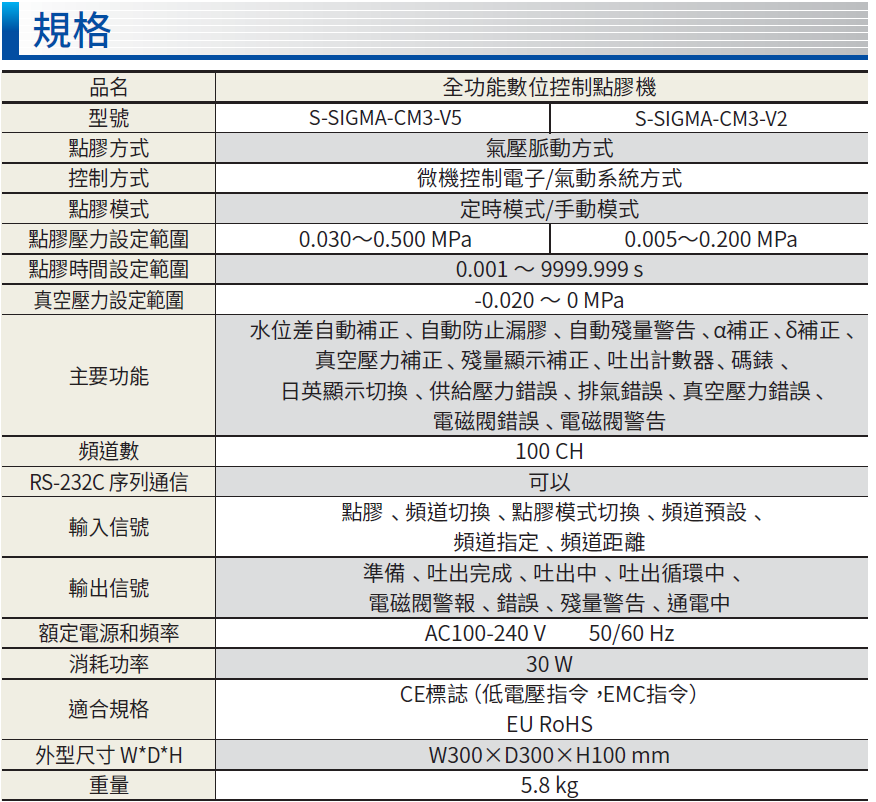

c. 點膠控制器規格表介紹
以下為日商武藏(MUSASHI)的點膠較高階的控制器為範例,可看到此機種的主要功能除了點膠補正外,也會提供相關錯誤或是警示訊息來讓機械手臂知道目前的狀況,但如果因為成本考量,也有對應的基本款機種可做選用。
d. 自動化導入注意事項:
人工點膠在導入自動化時,也有幾點要注意,例如工廠原本選用的膠水黏性很低,作業員一般點膠後如果發現有膠水滴落,順手擦拭即可,但是自動化時,有汙染機台或產品的風險,此時要評估選用有真空回吸功能的點膠控制器,不會在機械手臂進行點膠後,發生膠水隨著機械手臂邊移動邊滴的狀況。
另外一個狀況就是,今天選用的膠黏性較高,而人工作業時如果發現有膠水拉絲的狀況,也是順手擦拭即可,故此狀況也是在導入自動化前期時,也要評估使用螺桿閥來進行精密出膠控制。

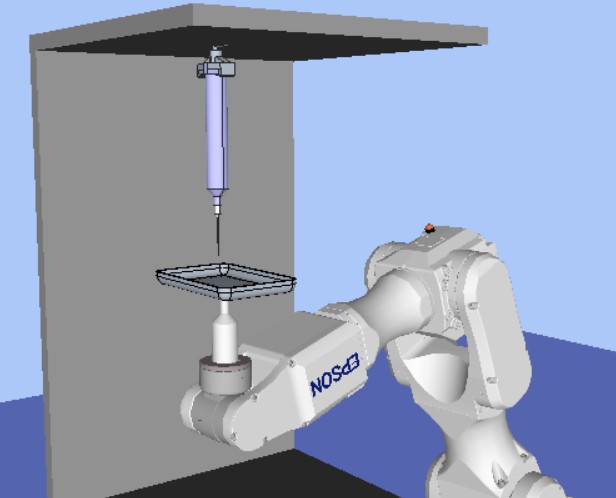

3. 使用外部座標參考點方案的點膠機台示意圖
如下圖,機械手臂可固定於工作檯旁邊,點膠槍固定於工作臺上方,工件平放於工作桌上;而當確認工件再工作臺上就位後,手臂就會取起工件,針對外圍輪廓進行塗膠作業。
4. 點膠動作流程
動作步驟 | 動作說明 | 實際照片 |

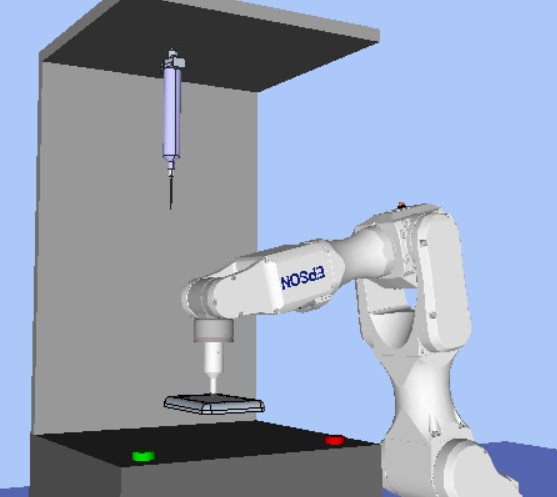

1 | 機台啟動後,機械手臂,移動到工件上方並先將工件抬起。 | |
2 | 機械手臂帶著工件移動到點膠預備點。 | |

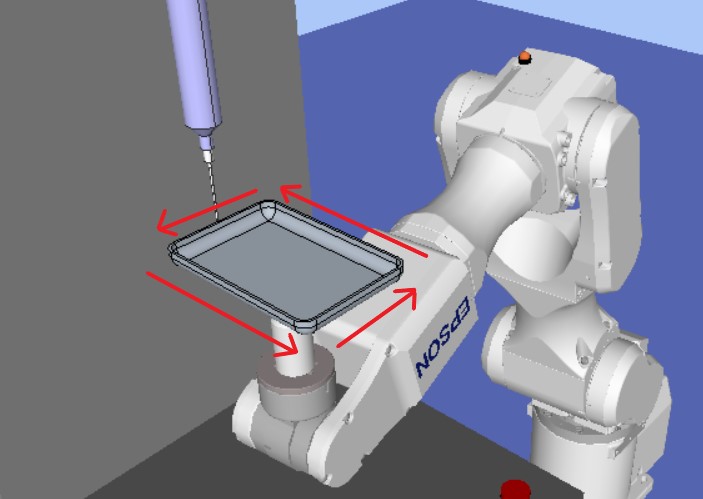

3 | 依照設定的路徑,手臂帶著工件同時開啟點膠輸出,進行點膠作業。 | |
4 | 點膠完成後,關閉點膠輸出並將工件放到下個工作站。 |
點膠資料參考來源:
http://www.musashi-engineering.co.jp.t.cn.hp.transer.com/
