USB PD控制和Type-C 接口的扩展产品開發板: P-Nucleo-USB002 使用说明

P-Nucleo-USB002 使用说明：

 基于ARMCortex的STM32 MCU和STUSB1602USB-C控制器的能量传输解决方案:

                  用于USB PD控制和Type-C 接口的扩展产品.基于STM32通用形MCU和高电压（20V）制程的STUSB1602 Type-C 模拟前端借口。全面使用保护，滤波，安全器件满足各种使用需要及安全测试需要。在使用嵌入式X-CUBE-USBPD认证软件，使得P-NUCLEO-USB002作为一种开发工具，充分利用ST器件及相关的软件能快速实现USBPD的初始化。P-NUCLEO-USB002套件设计旨在挖取STM32F072 & 2个STUSB1602USB-C型™端口控制器更多潜力。

             STUSB1602 可以侦测各种的状况，从Type-C连接，插头方向，主机到设备的连接，VCONN支持和VBUS配置等。它还集成的VCONN电源开关；集成的VBUS和VCONN放电路径；高压保护（包括CC PINs）VBUS开关门驱动。

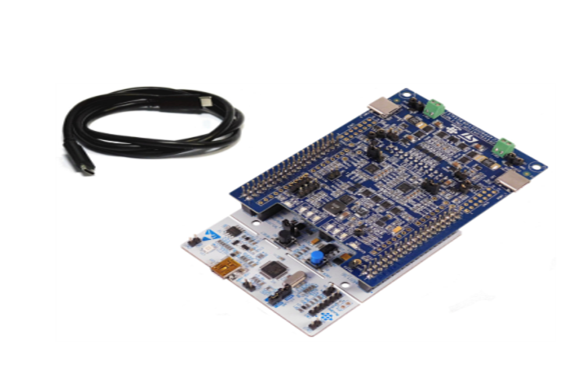

NUCLEO-F072RB开发板套件包括：

1. NUCLEO-F072RB开发板，作为X-CUBE-USB-PD的控制板;

B.带有2个嵌入式STUSB1602 Type-C型™控制器是PD扩展板;

C.一套功能齐全USB Type-C和经过认证的连接线

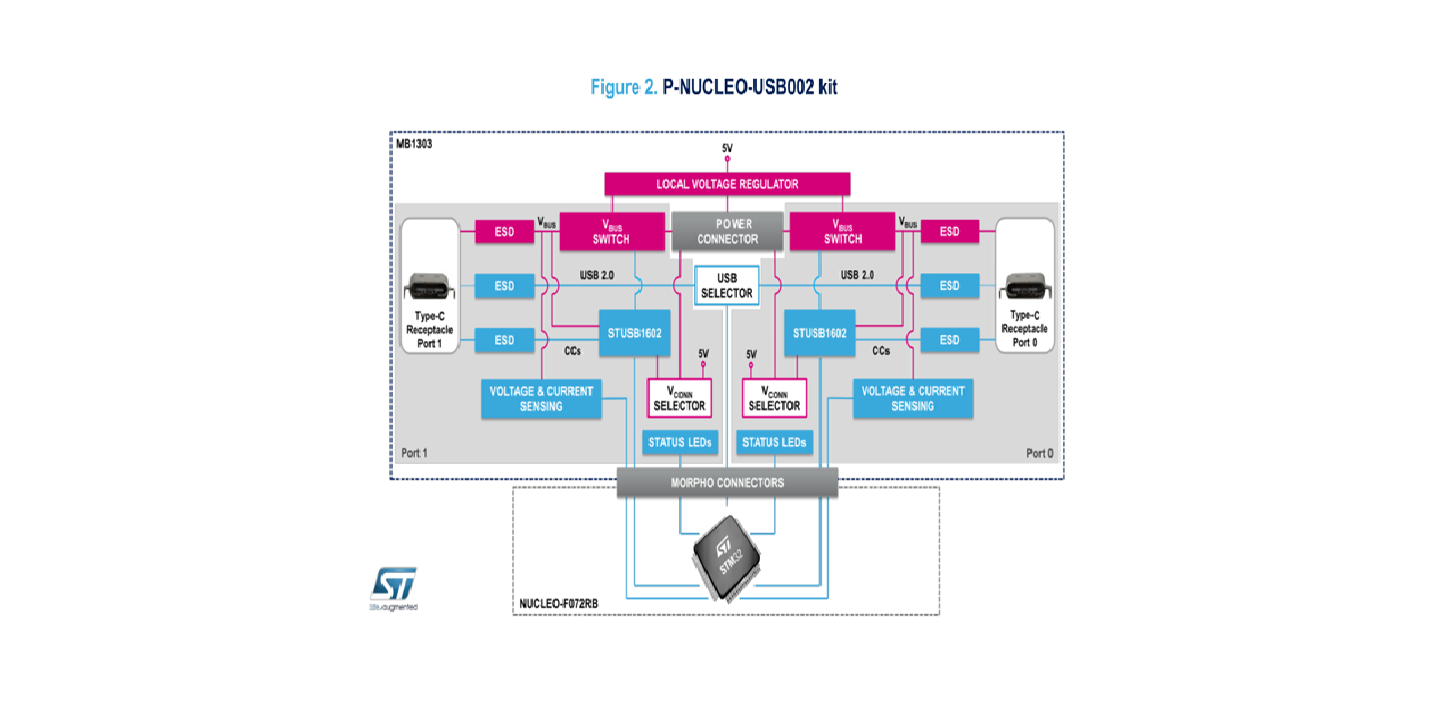

2. X-CUBE-USB-PD Block Diagram:

                                          -------------2个DRP USB Type-C端口，分别由2个STUSB1602 Type-C端口IC控管理;

                                              --------------可选择性的电流感测及非连续的电压监控；

                                               ---------------如需要，也可外接电源。在板上有电源管理，提供内部所需的电压；

                                                 ---------------6个状态LED & 通电显示灯；

                                              ---------------2个Type-C端口就是现成USB2.0 端口；

 总结：

高度集成USB Type-C 前端模拟控制器（STUSB1602）据有Vbus 电压监控，电路保护；Vbus 放电开关；CC终止 & HV 保护；在电池耗条件下，启动系统开关；SNK &SRC 栅极驱动；Vcon 开关和过流保护。由于高度集成，STUSB1602提供了BOM最佳成本优化。
