固態硬碟(SSD)全名為Solid-State Drive,比HDD讀寫速度快體積也較小被廣泛應用在NB中. 固態硬碟具有以下優點：
1.讀寫速度比HDD快 2.不怕摔,防震 3.體積比HDD小.
固態硬碟的組成包含主控Core chip與 NAND Flash.主控Core chip廠有Intel , Samsung , KIOXIA 等廠家,主控Core chip主要是接收 SATA 或PCIe的訊號並承擔著命令、計算以及控制的作用. NAND Flash 廠商有Samsung , KIOXIA等等, 主要用來儲存資料.

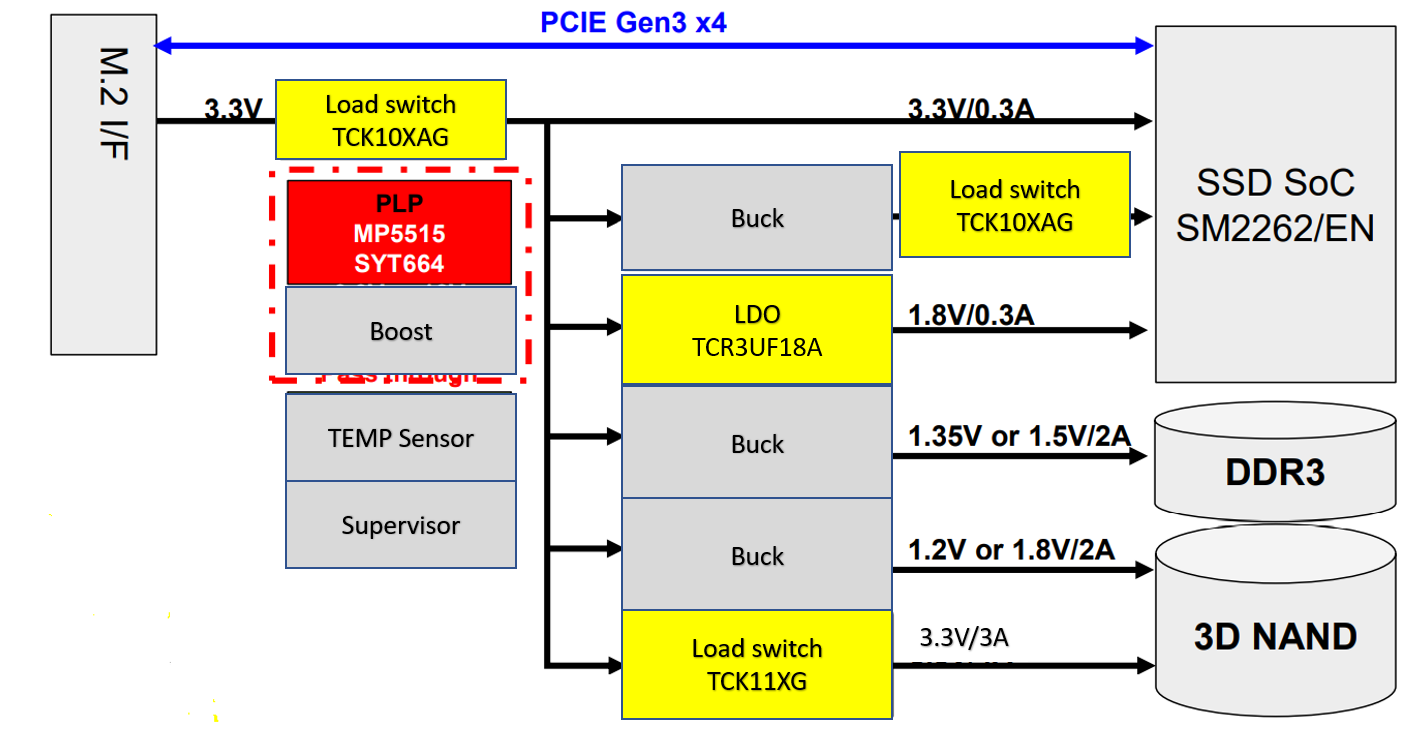

主控Core chip因為每家廠商有自己的技術, 所需要的電源不太一致,大體上會需要 Core , I/O , Analog 等電壓 , NAND Flash 會需要 Core , I/O 等電壓,另外在PCB設計空間考量上, RD使用PMIC IC 可以縮小 Layout的空間, 尤其是M.2 接口的SSD應用. 除了使用PMIC外,也有RD會使用DC/DC和LDO加上Load switch來達到和PMIC一樣的控制,如下圖所示,再輸入端可以先使用一顆Toshiba load switch TCK10XAG ,第二級電源輸出可以再使用一個load switch來達時序上的控制,而在Soc 1.8V輸出電壓可以參考Toshiba LDO TCR3UF18A,最後NAND的3.3V也可以使用Toshiba Load switch TCK11xG.

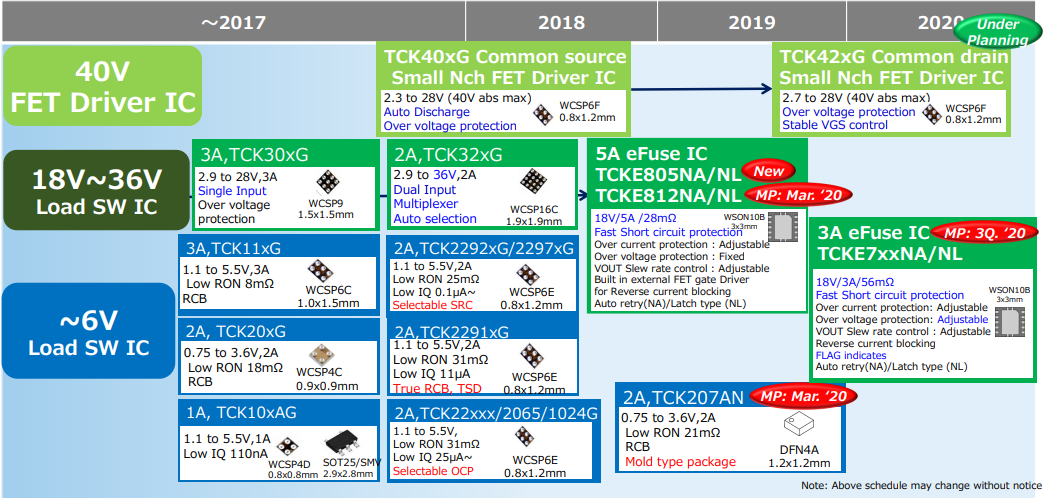

下圖是Toshiba Load switch 的ramap,提供給各位參考,
目前Toshiba load switch 可以依照輸入電壓來區別,主要分為6V, 18V~36V,40V,所以說Toshiba switch不只可以應用在SSD,也可以應用才其他產品上,
針對SSD應用上Toshiba則是主推6V以下產品,其中以TCK10XAG,TCK20XG,TCK11XG為主力,下面是TCK10XAG(AF)的介紹提供給大家參考,TCK10XAG(AF)是Toshiba目前最低Iq的solution
目前總共有兩種包裝最小的包裝來到0.79mm*0.79mm,Toshiba也依照RD需求提供了各種不同的控制方式可以參考下表,如果還有其他Load switch需求可以透過下列網址去查詢Toshiba load switch.
https://toshiba.semicon-storage.com/list/index.php?code=param_616®ion=apc&lang=zh_tw
