STLINK-V3SET是一个模块化的独立调试和编程探针,用于STM8和STM32微控制器。它由一个主模块和一个互补的适配器板组成。STLINK-V3模块化电路调试器和编程器,用于STM32/STM8。SWIM和JTAG/SWD接口用于与位于应用板上的任何STM8或STM32微控制器通信。
STLINK-V3SET还提供一个虚拟COM端口接口,允许主机PC通过一个UART与目标微控制器通信,以及桥接接口(SPI、I2C、CAN、GPIOs),例如允许通过引导加载程序对目标进行编程。
STLINK-V3SET可以提供第二个虚拟COM端口接口,允许主机PC通过另一个UART(称为桥接UART)与目标微控制器通信。桥接UART信号,包括可选RTS和CTS,仅在适配器板(MB1440)上可用。第二个虚拟COM端口激活是通过可逆固件更新完成的,这也会禁用大容量存储接口(用于拖放闪存编程)。
STLINK-V3SET的模块化体系结构使其能够扩展
STmicroelectronics STLINK-V3SET调试器/编程器探头是一个模块化独立式探头,设有嵌入式STM32 【32位微控制器】,基于ARM® Cortex®-M处理器。 STLINK-V3是一款复合USB器件,类似于ST-LINK/v2-X版本。它具有大容量存储、虚拟COM端口和ST专有调试接口。它还可以提供一个桥接接口。
FEATURES
STLINK-V3SET还提供一个虚拟COM端口接口,允许主机PC通过一个UART与目标微控制器通信,以及桥接接口(SPI、I2C、CAN、GPIOs),例如允许通过引导加载程序对目标进行编程。
STLINK-V3SET可以提供第二个虚拟COM端口接口,允许主机PC通过另一个UART(称为桥接UART)与目标微控制器通信。桥接UART信号,包括可选RTS和CTS,仅在适配器板(MB1440)上可用。第二个虚拟COM端口激活是通过可逆固件更新完成的,这也会禁用大容量存储接口(用于拖放闪存编程)。
STLINK-V3SET的模块化体系结构使其能够扩展
STmicroelectronics STLINK-V3SET调试器/编程器探头是一个模块化独立式探头,设有嵌入式STM32 【32位微控制器】,基于ARM® Cortex®-M处理器。 STLINK-V3是一款复合USB器件,类似于ST-LINK/v2-X版本。它具有大容量存储、虚拟COM端口和ST专有调试接口。它还可以提供一个桥接接口。
FEATURES
- 独立式探头,设有模块化扩展
- 通过USB连接器 (Micro-B)自供电
- USB 2.0高速兼容接口 (注意是: High Speed, 速度更快更快了!)
- 直接固件更新支持 (DFU)
- JTAG/串行线路调试 (SWD) 特定特性:
- 3V至3.6V应用电压支持和5V容限输入
- 扁平电缆STDC14至MIPI10/STDC14/MIPI20(连接器具有1.27mm脚距)
- JTAG通信支持
- SWD和串行线路查看器(SWV) 通信支持
- SWIM特定特性(仅搭配适配器板MB1440可用):
- 1.65V至5.5V应用电压支持
- SWIM排针(2.54mm脚距)
- SWIM低速和高速模式支持
- 虚拟COM端口 (VCP) 特定特性:
- UART接口上3V至3.6V应用电压支持和5V容限输入
- VCP频率高达15MHz (这个牛逼!)
- 在STDC14调试连接器上可用(在MIPI10上不可用)
- 多路径桥接USB转SPI/UART/I2C/CAN/GPIO特定特性(功能好全!):
- 3V至3.6V应用电压支持和5V容限输入
- 信号仅在适配器板上可用 (MB1440)
- 拖放式Flash编程
- 双色LED:通信、电源
说明:
1、STLINK V2.X调试工程最大的问题就是很容易卡死,速度跟不上,特别是外设寄存器比较多和工程比较大的时候。
2、本次升级也比较奢侈,采用了176脚,BGA封装的F723IE,此芯片自带USB高速PHY,好处就是芯片占PCB面积很小。
3、除了之前STLINK-V2.1增加的虚拟串口和模拟U盘方式的代码更新,本次新增了SPI/CAN/I2C接口方式的下载,需要借助ST去年出的STM32CubeProgrammer下载。
4、当前的售价是35$,在ST官网,得捷和贸泽上面都可以购买。
5、有了STLINK-V3,之前的Event Recorder就可以跑得更溜了

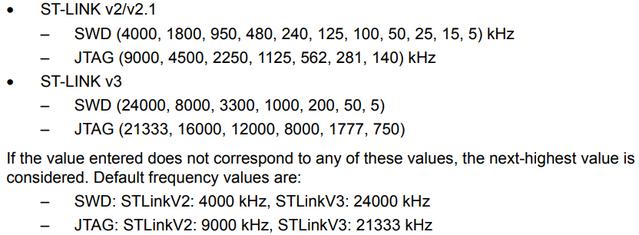

最关心的还是本次升级支持的最大时钟速度,由之前可怜的4MHz,升级到了24MHz,另外虚拟串口速度最大可以做到15Mbps。

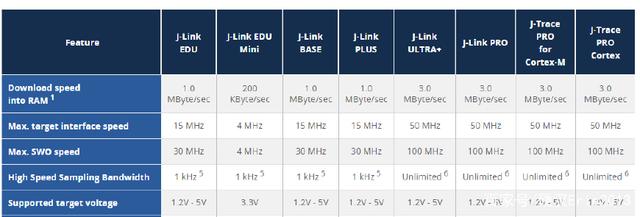

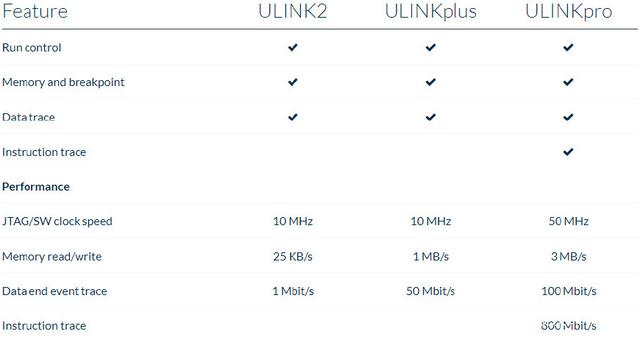

作为对比,下面是JLINK和ULINK的:

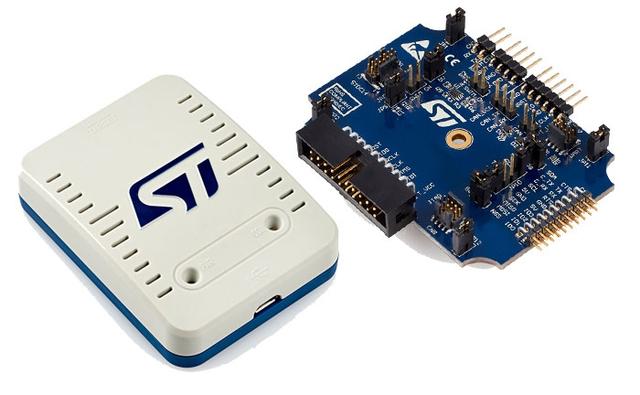

STLINK-V3SET 下面照:

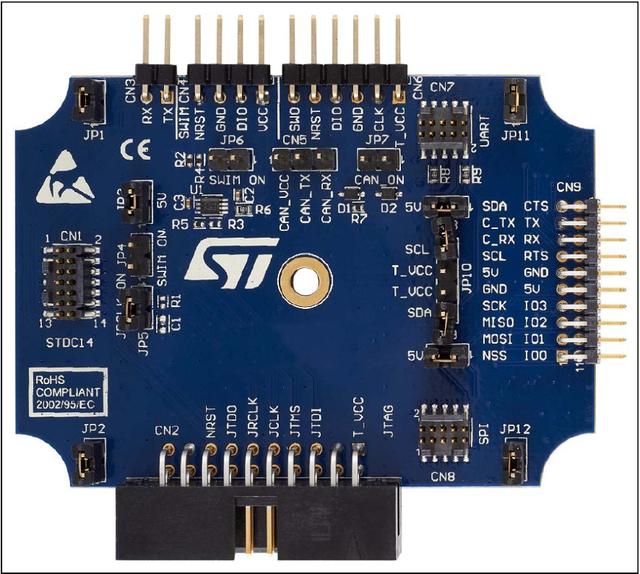

PCB:
官方对特性的描述:
