[原由]
若平常較少接觸HDMI加上市面上CEC規格並未完全統一,因此不容易理解此功能的運作,因此將簡單介紹與其他設備溝通的概念。
市面上品牌廠商針對CEC做出不同的命名,如下表格
品牌 |
CEC |
三星(Samsung) |
Anynet+ |
夏普(Sharp) |
Aquos Link |
索尼(Sony) |
BRAVIA Link |
AOC |
E-link |
飛利浦(Phillips) |
EasyLink |
日立(Hitachi) |
HDMI-CEC |
LG |
SimpLink |
Panasonic |
VIERA Link |
先鋒(Pioneer) |
Kuro Link |
消費者電子控制(CEC, Consumer Electronics Control)是一個 HDMI功能,目的是允許使用者只用一個遙控器,就能通過 HDMI 控制所有連接的裝置,因此在QCS405/407上的控制圖如下,QCS405/407並沒有內建影像解碼功能,因此在i2c匯流排上接一顆HDMI repeater(EP92);因為CEC是雙向的訊號,當電視遙控器控制降低音量/靜音鍵時,EP92也同時收到遙控器的命令降低音量/靜音;反之當EP92降低音量/靜音時,電視端同樣與EP92做同樣動作。

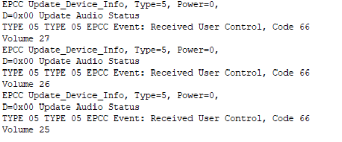

紅色線表示HDMI 的CEC,經過驗證,EP92 上HDMI-RX與HDMI-TX port 並不影響結果 (因為HDMI-CEC是單線雙向),當操作遙控器時可以從EP92上看到從TV端遙控器來的資訊如下圖
