NXP NFC 讀寫 IC PN5180 公版開箱

NXP 讀寫 IC PN5180

NXP基於 NFC 的Reader mode應用場景推出的一款高性能,完全兼容NFC Forum的讀寫IC,適用於讀寫各種 NFC 卡片標籤,並針對金融交易市場 ( POS ) 應用進行了優化。實現對EMVCo 3.0類比和數位的兼容,是大功率的NFC 讀寫 IC,無需額外的外部供電即可實現 EMV 兼容的 RF 要求。

PN5180 支持下列的操作:

  1. 支持ISO/IEC 14443 type A up to 848 kBit/s讀寫模式。
  2. 支持MIFARE Classic contactless IC讀寫模式。
  3. 支持ISO/IEC 14443 type B up to 848 kBit/s讀寫模式。
  4. 支持FeliCa 讀寫模式。
  5. 支持讀取所有類型的NFC tag types (type 1, type 2, type 3, type 4A and type 4B)。
  6. 支持ISO/IEC 15693

並支持 Host SPI 介面控制 :

  1. 將SPI 介面資料傳輸率提升到 7 Mbit/s。
  2. 在有事件 (Event) 發生的時候,支持中斷訊號( Interrupt ) 通知Host。
  3. 藉由SPI MISO 訊號拉高電位可設定內部EEPROM。
  4. 提示忙碌 ( Busy ) 的輸出訊號可通知 Host 是否可以來做讀取的狀態。

 PN5180 公板開箱

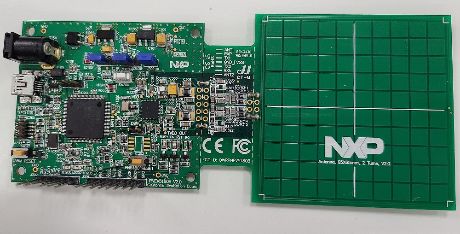

到 NXP 官方網購買公版,如下圖所示,PN5180的公板使用 NXP MCU LPC1689 去連接 PN5180。



PN5180 公板軟體環境架設

軟體開發工具 MCUXpresso

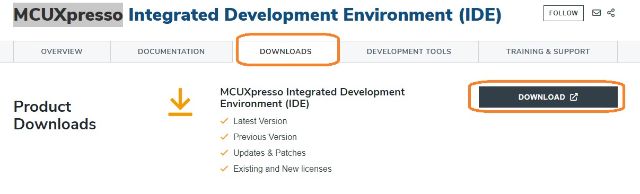

MCUXpresso 是NXP 提供免費的軟體開發介面 IDE軟體,網路搜尋 MCUXpresso 找到 NXP 官方網站,如下圖所示,選擇 DOWNLOADS 分頁標籤,點擊 DOWNLOAD下載安裝檔案( 需要有 NXP 免付費帳號 )。

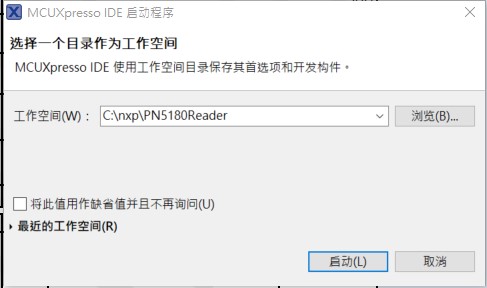

執行安裝檔案並依造安裝指示安裝 MCUXpresso,安裝後執行MCUXpresso,如下圖設定工作空間,然後按下啟動按鈕。

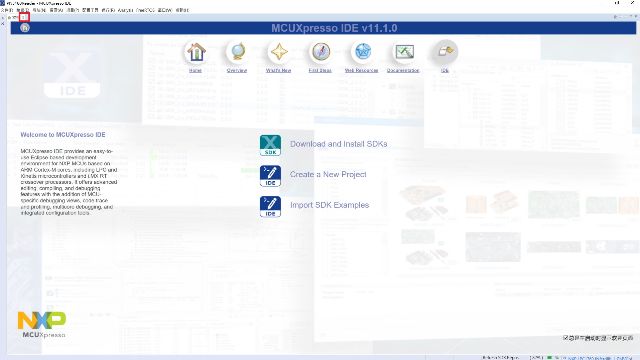

然後就可以開啟 MCUXpresso IDE 畫面如下圖。

按下如上圖紅色方框所示X符號以關閉歡迎頁面,先依造下面步驟下載 PN5180 軟體包。



下載PN5180安裝軟體包

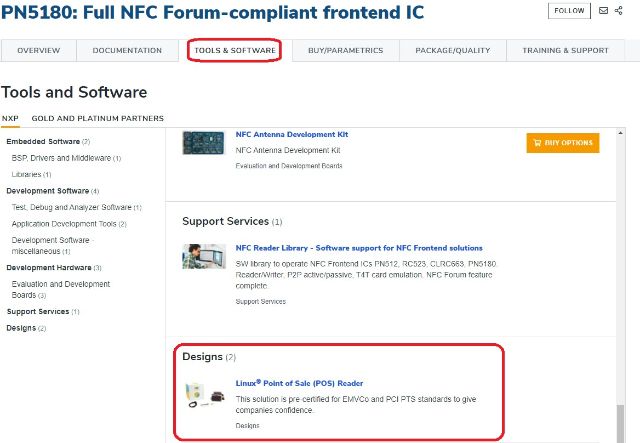

到NXP PN5180官方網站,選擇 TOOLS & SOFTWARE分頁標籤,將網頁往下拉,找到 NFC Reader Library - Software support for NFC Frontend solutions 項目,點擊進入 NFC Reader Library 頁面。




如下圖選擇 DOWNLOADS 標籤分頁,按下 DOWNLOAD 按鈕,進入 DOWNLOAD頁面。

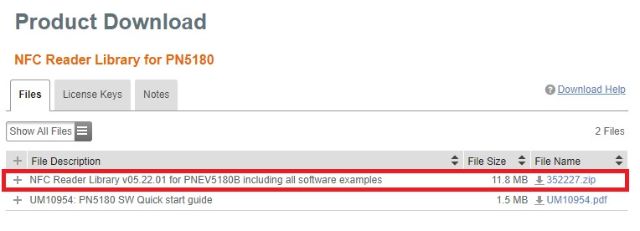

如下圖進去 DOWNLOAD 頁面後,選擇 NFC Reader Library for PN5180,點進去後,下載對應的壓縮檔。

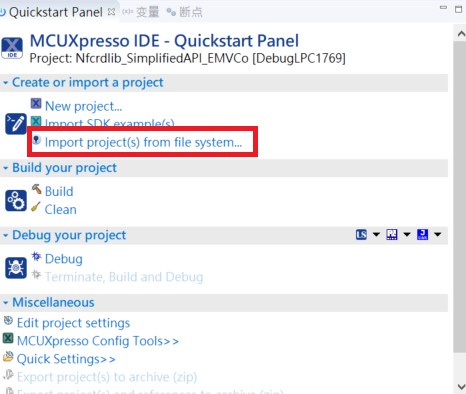

回到 MCUXpresso IDE 畫面,在 Quickstart Panel 點選import project(s) from file system…

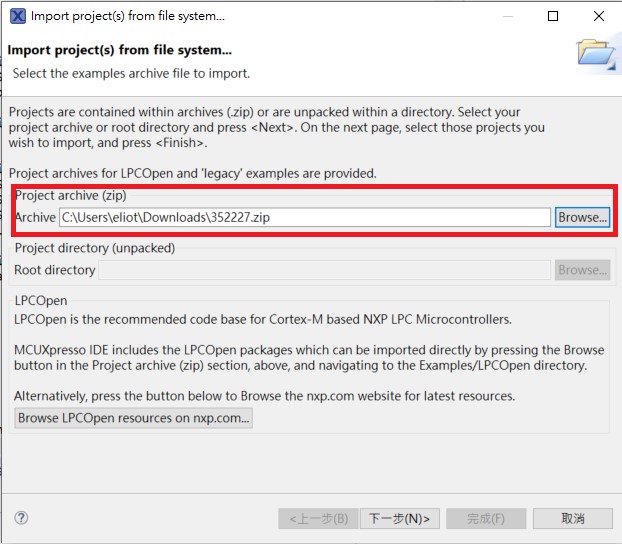

import project(s) from file system 視窗中,在 Project archive (zip) 選擇上一章節下載的壓縮檔案 (.ZIP) ,如下圖,再點擊下一步。



確認 PN5180 的項目如下圖有被正確 Load 進來後,點擊完成按鈕,便可載入整個 PN5180 的範例專案。





執行 PN5180 範例程式

使用排線連接NXP MCU debug 板子,如下圖紅色方框所示。接著在使用 USB 線連接 PN5180 供電,如下圖黃色方框所示。

回到 MCUXpresso 介面,以範例4, MIFAREClassic 為例,如下圖,先在項目資源管理器點選範例4, MIFAREClassic,再 build your project 視窗中點選 build。

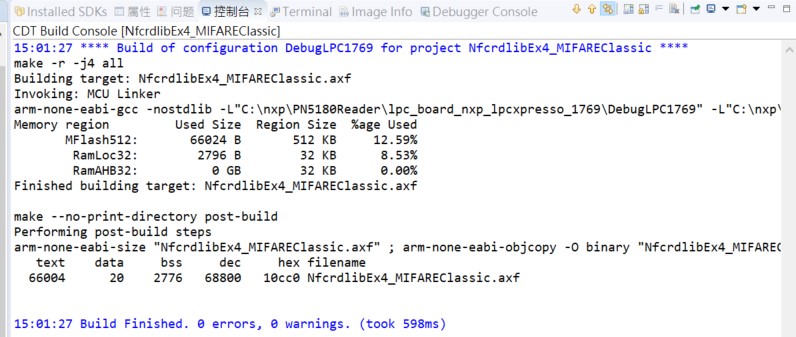

等待 build code 時到控制台視窗顯示完成,如下圖。

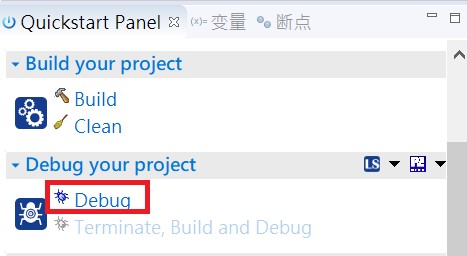

如下圖,再點選 Debug your project 視窗中的 debug。就可以將 code 載入公板上執行



如下圖,準備一張卡片放置到公板天線區。

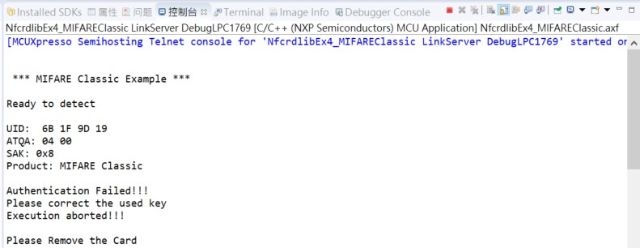

可由控制台視窗看到有讀到卡片的資訊,如下圖。



結語

近年來不管是門禁,交通或金融支付,市場是越來越蓬勃發展,整合智慧城市到智慧家庭更是未來的趨勢,PN5180 公板設計非常方便開發產品,加速研發的過程。之後筆者也會再針對金融支付和門禁系統的市場與應用深入介紹。
