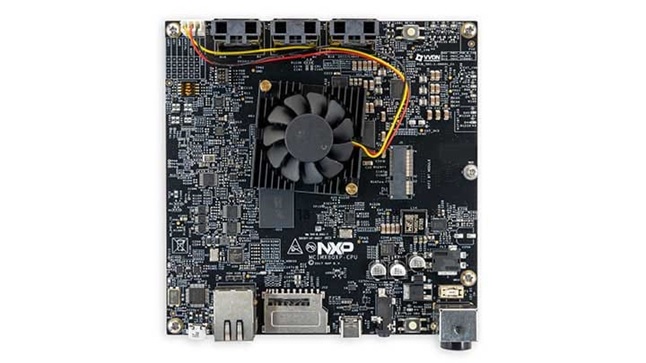

NXP i.MX 8QXP (8QuadXPlus MEK)開發板介紹
世平集團代理的NXP推出 i.MX8QXP處理器開發板套件可以提供客戶一個基於ARM Cortex-A35 64bit RISC CPU架構並整合豐富的周邊如WiFi / BT及多媒體介面的開發平臺,讓開發者可以更靈活的設計其產品。
本文說明介紹恩智浦半導體的i.MX 8QuadXPlus處理器開發板套件(MEK)的硬體使用者指南。該電路板由恩智浦半導體提供全面支援。本使用者指南描述了系統設置和調試方式,並從硬體系統角度詳細說明了有關MEK板的總體設計和使用資訊
MEK套件内容:
i.MX 8QuadXPlus MEK包含以下項目:
- i.MX 8QuadXPlus CPU板(MCIMX8QXP – CPU)
- LVDS轉HDMI轉接卡
- JTAG-GEN2轉接卡
- 電源(12 V DC,11.5 A,標準6級,DIN 4引腳輸出類型)
- AC電源線(IEC電纜元件,帶有IEC C14引入線的鎖定系統,美國版本,1.83 M)
- 全球通用適配器
- Mini SAS線纜(IPASS(Mini-SAS),內部線纜,36 CKT 4X,有邊帶)
- 排線(排線IDC,1.27 MM,4英寸,10POS)
- USB Type -C 線纜(USB 3.0 Type-A母頭,USB Type-C公頭,遮罩,200 mm)
- 包含BSP鏡像的SD卡
- Micro USB線纜(USB Type-A母頭,USB Micro-B公頭,1M)
- 快速入門指南
-

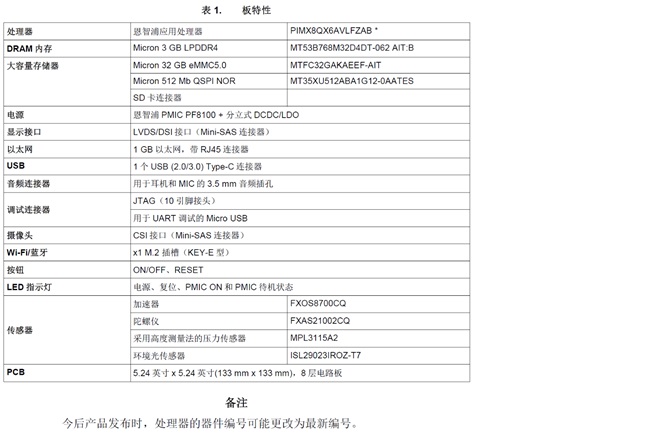

規格

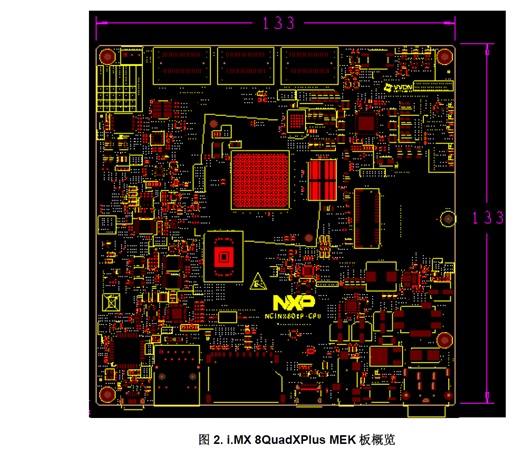

本部分提供有關MEK板的電氣設計和實際考慮因素的詳細資訊。

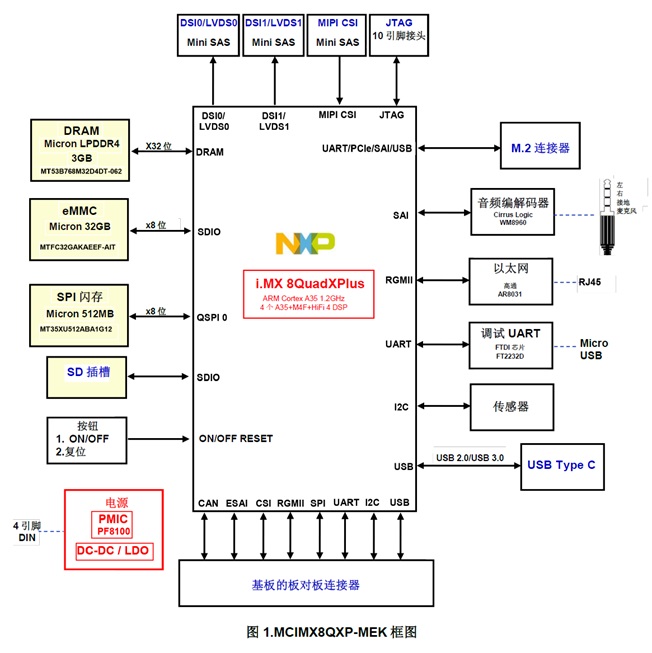

圖1在MEK板的簡要框圖中對每個模組進行了說明。
處理器
i.MX 8QuadXPlus處理器代表了恩智浦在集成多媒體產品領域取得的最新成就,它提供高性能處理能力,實現了高度的功能集成,面向快速增長的互連設備市場。i.MX 8QuadXPlus處理器採用恩智浦的高級實施方案,搭載4個Arm Cortex®-A35內核和1個Arm Cortex®-M4內核,工作速率高達1.2 GHz。每個處理器提供32位元DDR3L/LPDDR4記憶體介面,以及用於連接外設的其他介面,例如WLAN、Bluetooth™、GPS和攝像頭感測器。

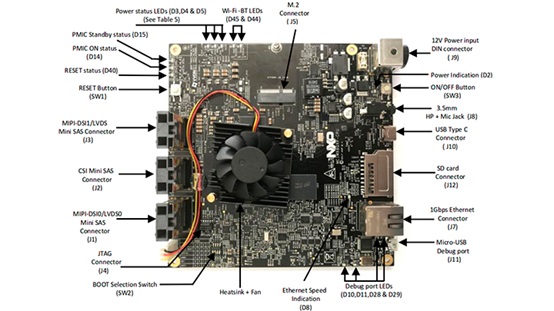

有關該處理器的更多詳細資訊,請參考www.nxp.com/imx8X上的資料手冊和參考手冊。開發板正面:
- 電源供電器接到12VDC輸入(J9)及(SW3)電源開關開啟電源
- USB Micro B Debug Port (J11):接到電腦並使用終端機軟體接收debug console
- USB Typc C Port (J10):為OTG功能,可連接電腦或USB裝置
- MIPI-DSI (J1/J3):可使用 Mini-SAS cable 連接IMX-MIPI-HDMI Daughter Card轉卡輸出HDMI 信號
- MIPI-CSI(J2):可使用 Mini-SAS cable 連接MINISASTOCSI(選購) 攝影機模組
操作和選擇啟動模式
- 基於MX 8QuadXPlus應用處理器的MEK板提供了啟動選擇開關(SW2),用於確定啟動源設備。使用者可以調節不同開關位置,並選擇啟動設備,如下表所示。
在i.MX 8QuadXPlus MEK板上,預設啟動模式是是MicroSD卡啟動。
在DRAM校正時則會使用到0001 Serial download mode。
- SD Card Connect(J12): 可插入MicroSD Card
- 2 Connector(J5):提供PCIe介面供客戶進行驗證

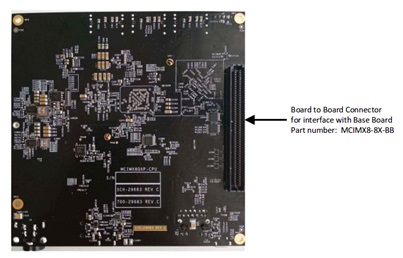

開發板背面:

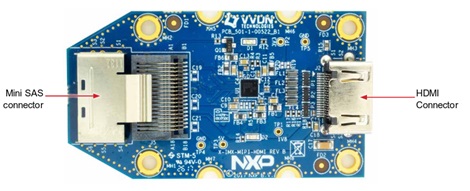

IMX-MIPI-HDMI Daughter Card:
利用miniSAS Cable連接到MIPI-DSI介面提供HDMI信號輸出。
加購配件:

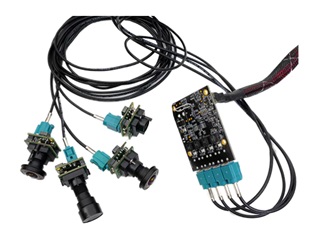

- MX8XMIPI4CAM2
- MX8-DSI-OLED1 解析度1920 x 1080 5.5 inch OLED面板

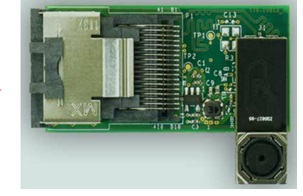

- MINISASTOCSI OV5640 5Mpix 攝影機模組
結語
NXP i.MX8QXP 開發板提供開發者可以快速評估系統效能及驗證周邊功能的可行性。在恩智浦官網可以下載Android及Linux的BSP,這樣Build出來的image就是基於 NXP i.MX8QXP 開發板硬體架構。恩智浦官網註冊後也可以下載到開發板的線路圖、Layout File供大家參考。
參考資料:
NXP官網:
- https://www.nxp.com/design/development-boards/i-mx-evaluation-and-development-boards/i-mx-8quadxplus-multisensory-enablement-kit-mek:MCIMX8QXP-CPU
- https://www.nxp.com/products/processors-and-microcontrollers/arm-processors/i-mx-applications-processors/i-mx-8-processors/i-mx-8x-family-arm-cortex-a35-3d-graphics-4k-video-dsp-error-correcting-code-on-ddr:i.MX8X?tab=Documentation_Tab
- https://www.nxp.com/design/i-mx-developer-resources/i-mx-software-and-development-tools:IMX-SW
