輸入電源保護的實現

關鍵字 :RICHTEKRT9746

電子產品越來越多，各式各樣的適配器搭配各式各樣的電源接頭，難免會有接錯的時候。

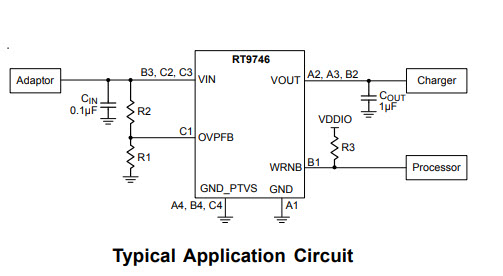

這時如果在電子產品的電源輸入端加上保護IC，就可以避免讓錯誤的輸入電源損壞到產品內部的電子元件。皆下來就以RICHTEK的RT9746來作為一個例子，來探討一下保護IC是如何起到保護作用。
首先，我們從datashhet中的說明中可以明白到幾件事
大大购相关商品 EVB_RT9746WSC >> 查詢存貨及售價

1. RT9746中包含了PTVS doide，這可以讓整個保護系統對於瞬間涌浪電壓起到箝位的功能
如果輸入涌浪高於30V，則輸入電壓會被PTVS箝位在30V。
另外在IC內部設計有soft-start ，當電源被接入時，有先延遲8ms才打開內部的MOSFET開關，以減少in rush current。
