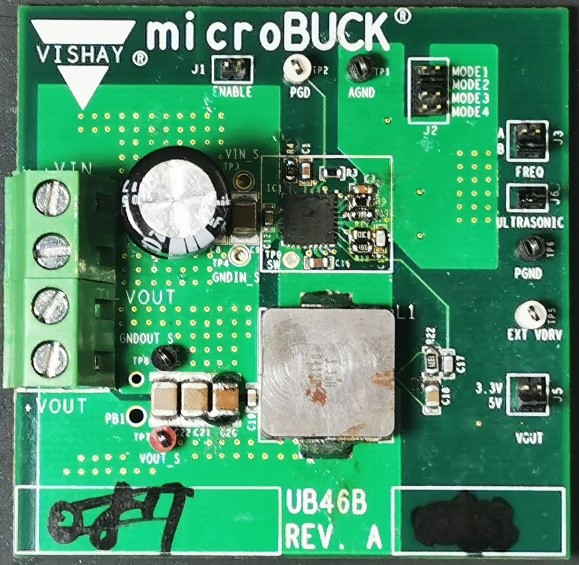

Vishay Si46EBD評估板為一個降壓轉換器，輸入電源為 DC 4.5V ~ DC 60V，而輸出電壓是可以自行配置設定，透過外部回授電阻信號、電感等等元件，即可改變輸出電壓，最小可以輸出 0.8V。
EVB 上的芯片，SiC46x 系列晶片是同步降壓轉換器，內部還包含 high / low side 功率 MOSFET。功率級的切換頻率最快可高達 2MHz。應用範圍包含電腦、消費性電子、網通、工業等不同領域。 SiC64x 的架構可以實現超快速響應，在輕載狀況下，可以讓輸出電壓的漣波非常小、同時也提升了輕載時的效率。
SiC46x 系列晶片內部提供了完整的保護功能，包含過電流保護 ( OCP )，過電壓保護 ( OVP )，短路保護 ( SCP )。依照電流大小分成四種料號，支援 2A、4A、6A、10A，這四個規格料號，包裝皆一致。
SiC46x 系列開發板料號開發板 :
|
|
Part Number |
輸出電流 ( A ) |
|
1 |
SiC461EVB |
10 A |
|
2 |
SiC462EVB |
6 A |
|
3 |
SiC463EVB |
4 A |
|
4 |
SiC464EVB |
2 A |

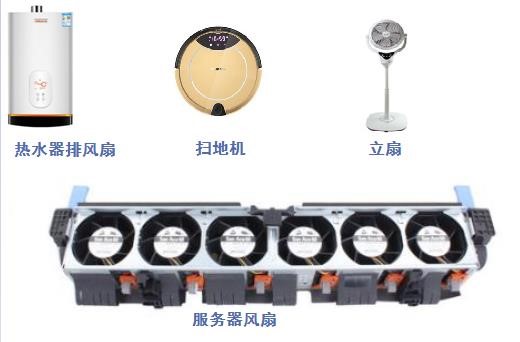

現在無論是家電領域或工業控制領域，很多產品裡面都需要許多小電壓的輔助電源 3.3V、5V、12V等等。
我們要把產品主要輸入電源做降壓的動作才能有這些輔助的小電壓。 Vishay 的 SiC46x 系列就可以用在這邊。
- 工業自動化
- 家庭自動化
- 工業與伺服器電腦
- 網通、電信與基地台電源
- 機器人

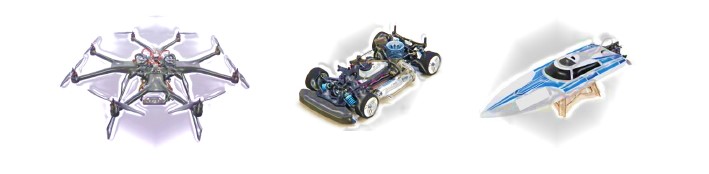

- 高端電子產品 : 遙控車、遙控飛機與無人機
- 電池管理系統

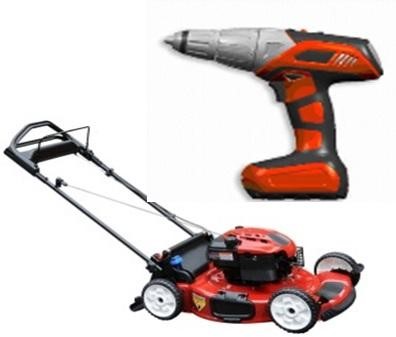

- 手工具機
- 自動販賣機、ATM與投幣式博弈機。

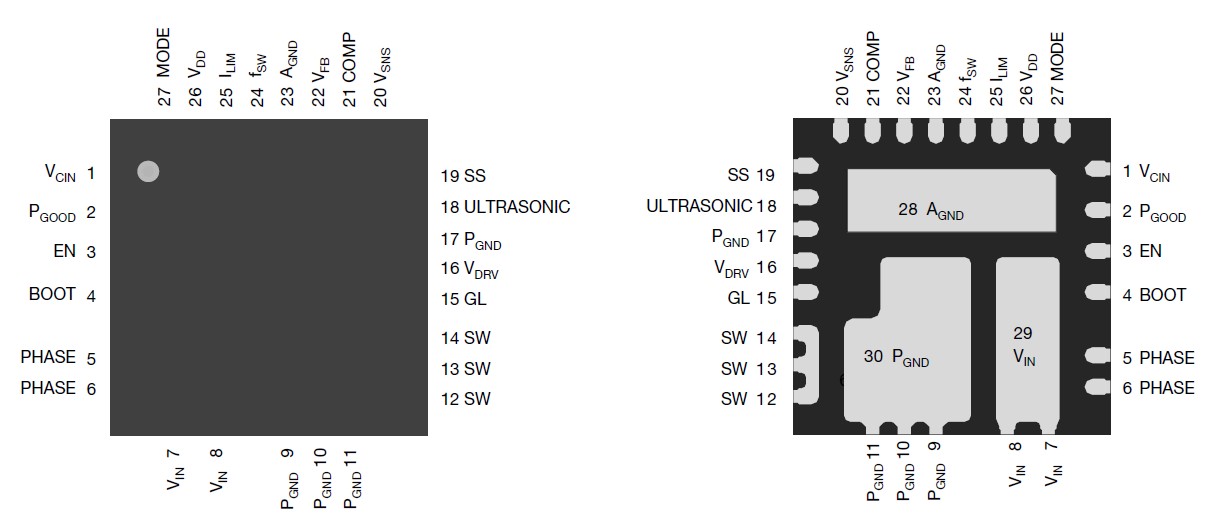

三、腳位定義
|
Pin Number |
標示 |
說明 |
|
1 |
VCIN |
功率級輸入電壓給 IC 內部的穩壓器 VDD 與 VDRV。此腳與Vin 相連，也可以連接到較低的輸入電壓，以減少內部電流損耗。 |
|
2 |
PGOOD |
Open-drain 的電源正常指示器，高阻抗表示電源正常。需要外部上拉電阻。 |
|
3 |
EN |
致能腳位。連接高電位致能，連接低電位禁能。可以連接到 60V。 |
|
4 |
BOOT |
驅動提升電壓。 |
|
5,6 |
PHASE |
Gate Driver 回授信號。 |
|
7,8,29 |
VIN |
功率級輸入電壓。 |
|
9,10,11,17,30 |
PGND |
Power Ground. |
|
12,13,14 |
SW |
功率級開關節點。 |
|
15 |
GL |
Low side MOSFET gate 信號。 |
|
16 |
VDRV |
內部 Gate Driver 輸入電源。 |
|
18 |
ULTRASONIC |
浮接時禁能 ultrasonic 模式，連接 VDD 則會啟用。 ( ultrasonic mode = 省電模式 ) |
|
19 |
SS |
透過外部接一個外接電容來設定電源啟動的電壓斜率。 |
|
20 |
VSNS |
功率電感信號回授，用於穩定系統補償。 |
|
21 |
COMP |
內部誤差放大器輸出。如果這腳位接地，連接回授補償。 |
|
22 |
VFB |
回授輸入電壓，來設定輸出的電壓。連接外部信號分壓電阻 ( 從 VOUT to AGND )。 |
|
23,28 |
AGND |
接地 ( Analog ground )。 |
|
24 |
fSW |
透過連接一個電阻到地來設定導通時間。 |
|
25 |
ILIMIT |
透過外部電阻接地來設定限制輸出電流。 |
|
26 |
VDD |
IC的基本電壓。 VDD為LDO輸出，將一個1uF的電容連接至AGND |
|
27 |
MODE |
透過外部電阻接地來設定各種工作模式。詳細請看 datasheet。 |
