Alternate Mode
在進行資料傳輸時，TYPE-C的介面最大總共有DP/DM(480M)、TX/RX*4(10G)。DP/DM只能維持為USB2.0的傳出方式。可是在TX/RX上，協會允許將其中一部分或全部轉換成display port的傳輸信號。如此便能實現在一條纜線上，同時傳送Power / Data / Video。
Alternate mode 必須由資料角色中的Host(DFP)來發起
在角色扮演上，當data role 為UFP時可以被定義為
PDUSB Hub
PDUSB Peripheral
Alternate Mode Adapter (AMA)
在角色扮演上，當data role 為DFP時可以被定義為
PDUSB Hub
PDUSB Host
Power Brick
Alternate Mode Controller (AMC)
握手流程如下
Charger Design Note
在設計一個充電口時，基本要求大概就是電壓要穩，紋波要小之類的。可是現在充電都要求快充，其中就會帶有協議的握手。譬如早期高通主推的QC2.0、QC3.0、三星主推的AFC、華為主推的FCP等。這些協議都只宣告了電壓這件事，所以當握手完成，充電端在進行電流抽載時，就必須去監控VBUS上的電壓是否還穩定在合理範圍，如果發現電壓往下掉了，則停止電流加載。現在到了PD協議後，握手內容包含了電壓及電流，所以抽載端可以放心的抽載到允許範圍的電流。這兩者充電口的設計差異在於當過電流發生時，充電端該如何反應。

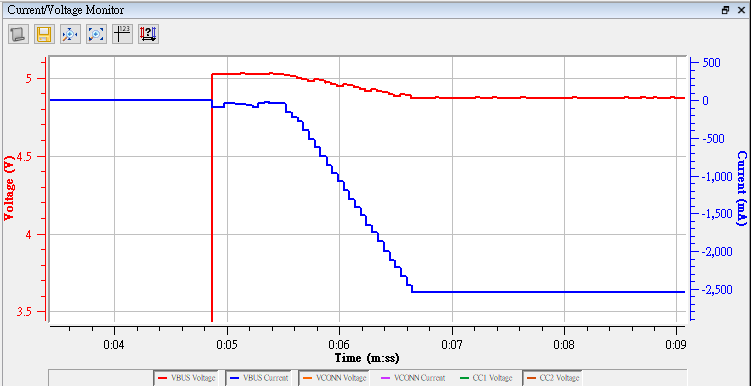

只宣告電壓的情況下，當抽載電流超過供電端能負載的能力範圍，則這時合理設計是讓電壓進入CC LOOP。也就是說電流可以繼續往上拉載，可是隨著電流往上，電壓會隨著往下掉，這樣輸出總功率則維持不變。
