如何區分標準與非標準POE交換機

目的

POE技術發展多年，目前已經處於非常成熟階段，標準POE供電足夠穩定安全。大多數狀況是由於選用的非標準POE交換機或者線材品質低劣。所以再實際部屬中發現供電不穩定的情況要先排查外部原因。本文稿主要是介紹如何區分標準與非標準POE交換機。



標準與非標準POE介紹

標準POE交換機:

內部有POE控制晶片。它在供電之前有一個檢測的功能，當設備連接好之後，POE交換機會向網路中發送一個信號，檢測網路中的IP終端是否有支持POE的受電設備，如果支持，POE交換機才會給它供電，如果不支持POE，交換機就不會給它供電，這對IP終端有一個保護的作用。



非標準POE交換機:

內部沒有POE控制晶片。它是直接將電通過網路線中的空線對45、78來傳輸電源，沒有檢測這一步驟，不管IP終端是否支持POE，都會給它供電。如果IP終端不支持POE供電，將網路線中空線對當電力線使用，很有可能燒毀網路埠口。



標準與非標準交換機工作方式

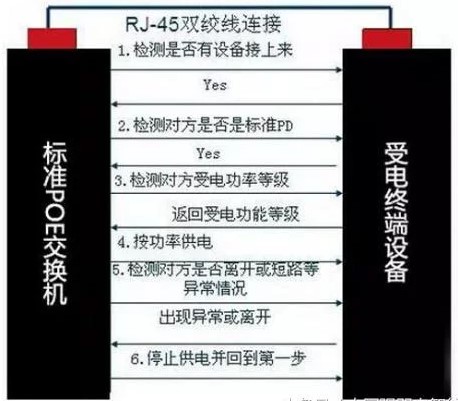

標準POE交換機工作方式:

1. 檢測:POE交換機先輸出很小的電壓，檢測到含有支援IEEE80.2at/af標準芯片的受電端設備(支援IEEE802.3at/af標準芯片，簡稱PD)。
2. PD分類:檢測到PD後，POE交換機對PD設備進行分類，並評估PD設備的功率。
3. 供電:在啟動期內(小於15us)，POE交換機從低電壓向PD供電，直到足夠PD需要的電壓，為PD設備提供穩定可靠的直流電。
4. 斷電:若PD設備段開，POE交換機會快速(一般於300~400ms內)停止對PD供電，並重複檢測過程以檢測線纜的終端是否連接PD設備。





非標準POE交換機工作方式:

非標準POE的供電很簡單，屬於通過網路線空閒芯線強制供電的模式，供電設備一旦接通交流電，12V/24V/48V直流電則會立刻傳輸給受電設備，並不會像POE標準產品那樣先偵測受電端，可以說就是把網路線中空餘線對當電力線使用。



非標準POE交換機的危害:

1. 受電端不能進行穩壓，終端工作不穩。受電端無穩壓裝置，系統工作在欠壓或者過壓狀態下，縮短終端工作壽命。
2. 燒壞設備、觸電。未與配套網路終端相連，燒壞設備。無線路異常識別機制，存短路火災隱患。



如何區分標準POE和非標準POE?

1. 看規格參數，如果輸出是12V-24V的，肯定是非標準的。

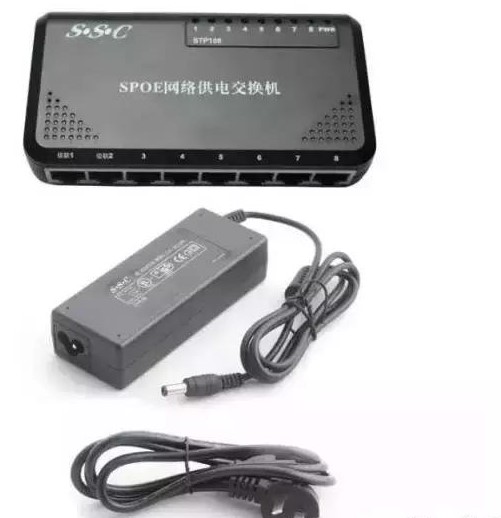

比如下圖這台機器，某寶8埠6埠POE供電交換機，但是看規格參數寫著15V1A輸出，19V1A超遠距離輸出。因為IEEE802.3at/af協議規定，標準的POE埠輸出電壓範圍是44V-57V之間，所以這個一看就知道是非標準的。但如果是48V就一定是標準的POE交換機嗎? 不一定。



       2.用萬用電表檢測埠或網線對應的線序，測試下網線上是不是一直在輸出電壓。啟動設備，將萬用電表調至電壓測量檔位，用萬用電表筆分別點觸PSE設備供電腳，(通常是RJ45埠的1/2, 3/6或者4/5,7/8)，如果測出有48V或者其它電壓值(12V, 24V等)，穩定輸出的設備即是非標準產品。因為在這個過程中，PSE不對受電設備(這裡為萬用表)做檢測，直接採用48V或者其它電壓值供電。反之，如果設量不出電壓，萬用表針在2V-10V之間跳動，則為標準POE。因為在這個階段，PSE在對PD端(這裡為萬用表)進行檢測，而萬用電表不是合法的POE，PSE不會供電，無穩定電壓產生。

      3.從外觀上區分標準POE交換機與非標準POE交換機

3.1 品牌貨都有底部標貼，一般大公司出的POE交換機在產品命名上都會帶-P、-XP、-PX，X為任意字母。雜牌的一般標識不明。
3.2 如果底部標貼上的產品名稱沒有-P等字樣，則看前面板的交換機描述上是否有POE字樣，或者LED燈的標註是否有POE字樣，有則是正規的。
