在穿戴式應用中,AMOLED 顯示器呈現出很多優勢:對比度高,視角很寬,外形輕薄,無需背光。立錡科技在液晶顯示領域耕耘多年,深得各大廠商信任,如今已把相關技能擴展至 AMOLED 應用,為市場提供體積小,效率高,各種性能均得優化的解決方案,可使穿戴式產品電池使用時間更長久,顯示品質更優化。
立錡方案使用了獨特的電路拓撲,優化了開關控制技術,能根據負載條件採取適當的控制措施,使各種條件下的效率都得到了改善,相應延長了電池使用時間,既能在待機時節能,又能在需要時提供快速響應,充分滿足各種條件下的需求。
了解更多 →
攜帶式電源方案 - AMOLED 的應用:
穿戴式應用中,AMOLED 顯示器的面積較小,大約 1-2 吋,電源消耗比較低,然後對空間佔用的要求比較高,立錡科技推出的 RT4730 產品便是針對此需求,僅用一個電感便滿足了多組輸出。攜帶式 AMOLED 應用的屏幕尺寸會比較大,可至 5.5 吋或更大,需要不同的電路架構,以支援更多像素、高亮度、高電壓、以及大電流。

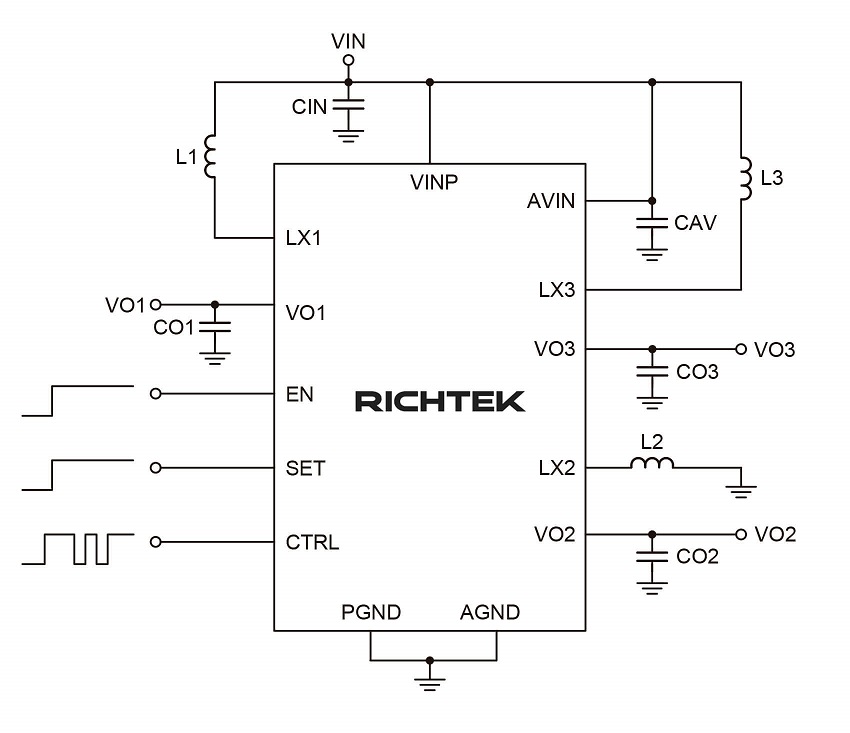

下圖的應用電路圖示是立錡科技針對攜帶式 AMOLED 顯示器的電源解決方案,它使用兩個 Boost 轉換器和一個逆變器分別提供顯示器需要的兩個正電壓和一個負電壓,供電能力比供穿戴式產品使用的 RT4730 更大。
立錡電源方案在 AMOLED 應用中的效率表現:
AMOLED 顯示器在各種應用中越來越受歡迎。根據不同的需求,更多像素和更高亮度的顯示需要更多的功耗。對於具有更亮和更大的攜帶式和穿戴式 AMOLED 顯示器來說,延長電池壽命始終是一項挑戰。因此,某些顯示器具有獨特的省電模式,可以讓供電單元關閉其部分輸出,還仍能保有訊息顯示能力,如此就能將電源消耗減低,讓電池使用時間最大化。
立錡科技的 AMOLED 電源解決方案都是根據特定應用的需求進行優化,可以根據各種不同的需要調整其工作模式,使每種情形下都有最好的效率表現,同時還能保證顯示的品質符合應用的要求。下圖是 RT4730 穿戴式電源方案的效率表現。

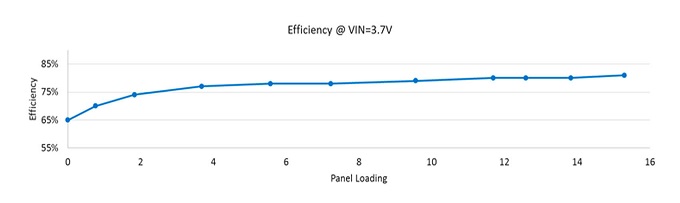

圖中橫軸為 AMOLED 顯示器用負電壓的電流數據,單位為毫米。縱軸為電源轉換的總體效率,由 RT4730 的輸出總功率與其輸入總功率相除而得,在輸入電壓為 3.7 V 下測試而得。當顯示器全暗時,OLED 顯示單元並未發光,但是部分驅動電路仍維持工作狀態,所以仍有一定的功率消耗。隨著負載增加,各種電路均進入消耗增加的狀態,基本消耗所佔的比例降低,效率表現也越來越好。
立錡科技的攜帶式 AMOLED 顯示器電源方案,其效率表現明顯優於 RT4730。不同於 RT4730 兩次電壓轉換的架構,此電源方案直接使用單次轉換。下圖是這種架構在效率上的表現:
圖片所示是其中升壓轉換器在不同負載下的效率表現,輸入電壓為 3.7V,輸出電壓為 7V 時,即使負載電流只有 10 毫安的輕載條件下,效率也可以高達 91%,十分有利於延長電池使用時間。從負載的變化而帶來的輸出電壓調整特性來看,該方案的表現也是非常優異:

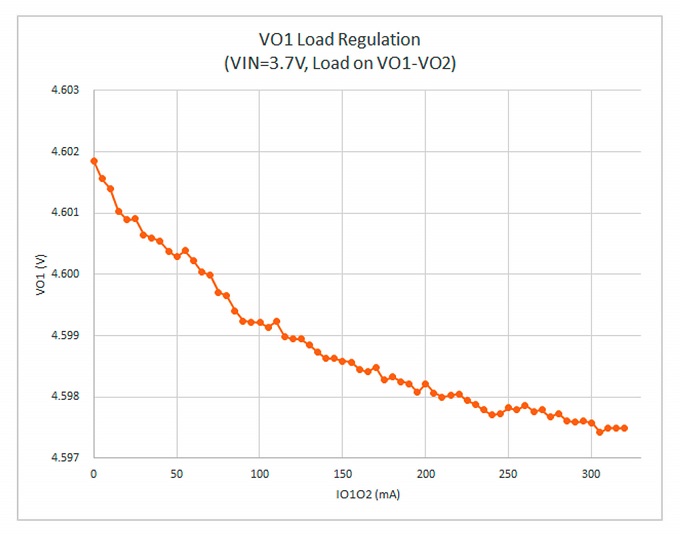

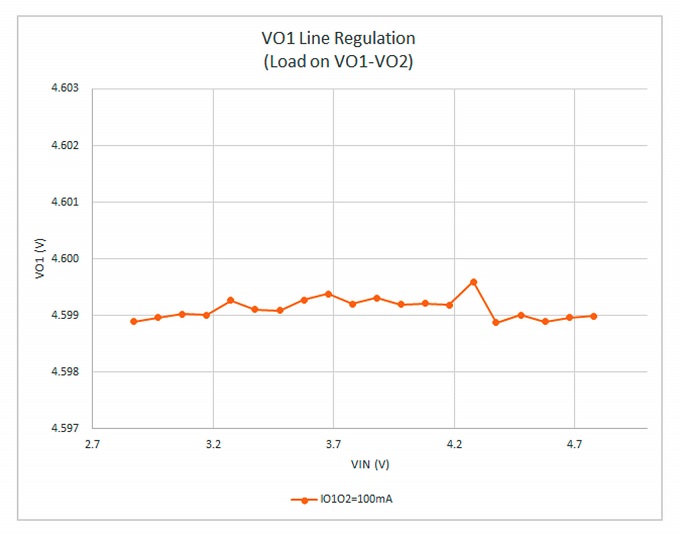

由圖所示,在從 0 到 320 毫安的全負載範圍內,輸出電壓的變化範圍只有 ±2mV 的,完全滿足應用的需求。
