TVS(transient voltage suppression)
1. TVS二極體專門用於電路保護,傳統的齊納二極體並不是設計於瞬間高壓的環境使用
2. TVS與傳統的二極體或齊納二極體不同,TVS二極體採用大面積結設計，可吸收高能瞬態電壓
3. TVS二極體具有較低箝位和工作電壓
4. TVS二極體不會像氣體放電管或陶瓷器件有衰老的現象（MLV / MOV）
5. 尺寸最小至01005

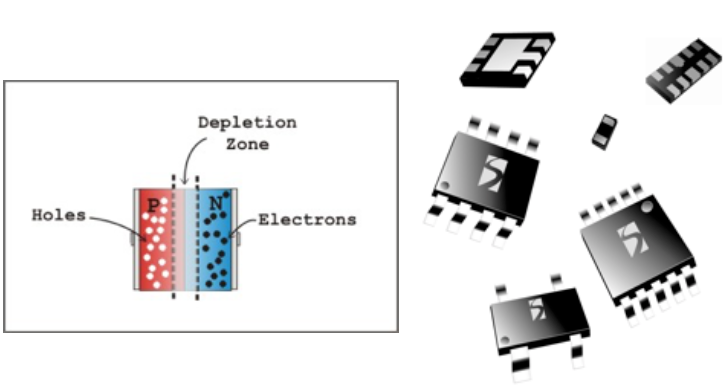

ＴＶＳ內部架構
MLV(Multi Layer Varistor)
1. 製程類似於多積層陶瓷電容
2. 製程使用小顆粒的氧化鋅加熱並壓縮以形成介電結構
3. 介電材質在ESD事件期間變為暫時導電
4. 擊穿電壓取決於器件厚度
5. 箝位電壓隨器件面積而變化
6. 尺寸最小至0201
7. 當較高的電流進通過,較小的尺寸導致較高的箝位電壓
8. 由於結構為顆粒材質的,會因爲每次大電流通過後產生“燃燒”而劣化的現象。
9. 重複·經由ESD衝擊後，會有降解現象導致更高的漏電流。

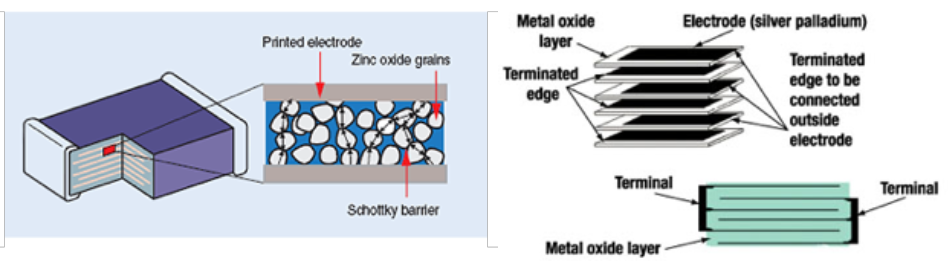

MLV內部架構
1. TVS二極體專門用於電路保護,傳統的齊納二極體並不是設計於瞬間高壓的環境使用
2. TVS與傳統的二極體或齊納二極體不同,TVS二極體採用大面積結設計，可吸收高能瞬態電壓
3. TVS二極體具有較低箝位和工作電壓
4. TVS二極體不會像氣體放電管或陶瓷器件有衰老的現象（MLV / MOV）
5. 尺寸最小至01005
ＴＶＳ內部架構
MLV(Multi Layer Varistor)
1. 製程類似於多積層陶瓷電容
2. 製程使用小顆粒的氧化鋅加熱並壓縮以形成介電結構
3. 介電材質在ESD事件期間變為暫時導電
4. 擊穿電壓取決於器件厚度
5. 箝位電壓隨器件面積而變化
6. 尺寸最小至0201
7. 當較高的電流進通過,較小的尺寸導致較高的箝位電壓
8. 由於結構為顆粒材質的,會因爲每次大電流通過後產生“燃燒”而劣化的現象。
9. 重複·經由ESD衝擊後，會有降解現象導致更高的漏電流。
MLV內部架構

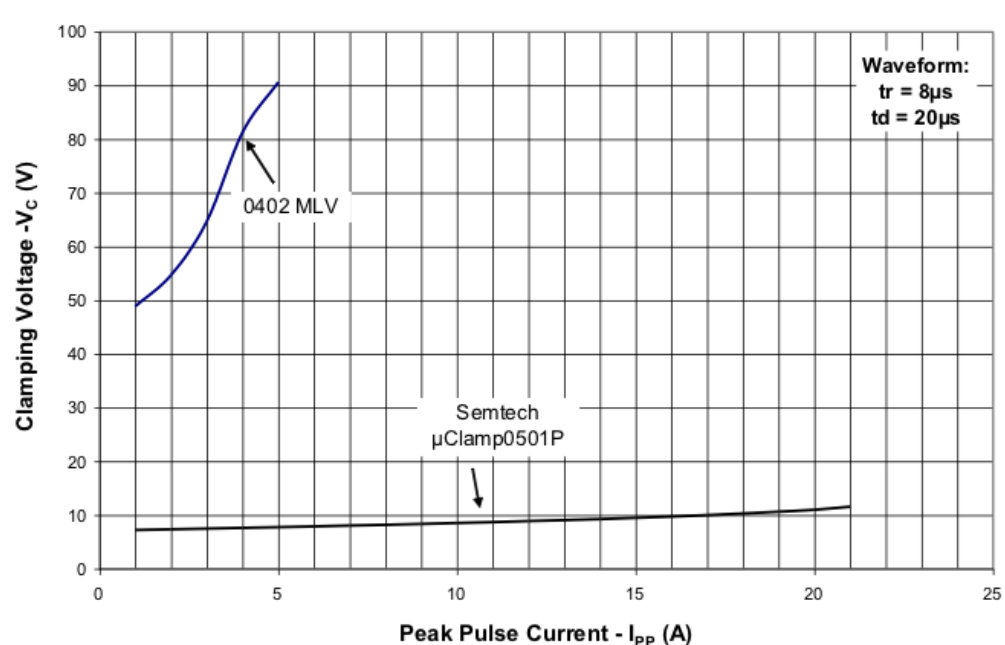

TVS 與 MLV 雷擊8/20us箝位電壓的比較
TVS Semtech Uclamp0501P
MLV 0402

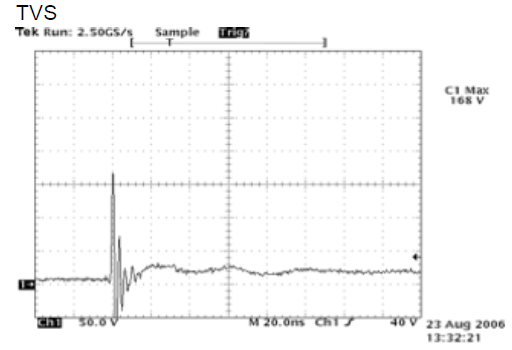

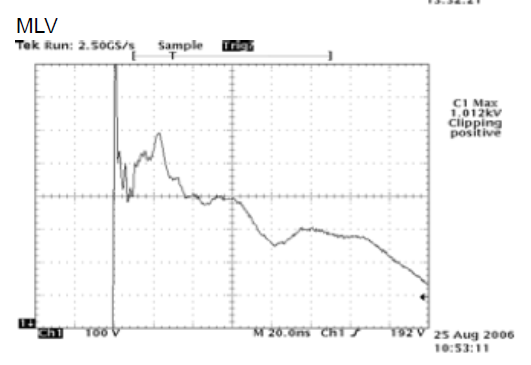

MLV的ESD箝位電壓比TVS高6倍以上
漏電流大小與靜電放電電壓的比較表
測試條件：
在每個靜電放電之後測量洩漏電流，每個極性10次。
漏電流為指數刻度。
